SITOP источник питания Siemens 6EP3446-8SB10-0AY0
Доступен к заказу

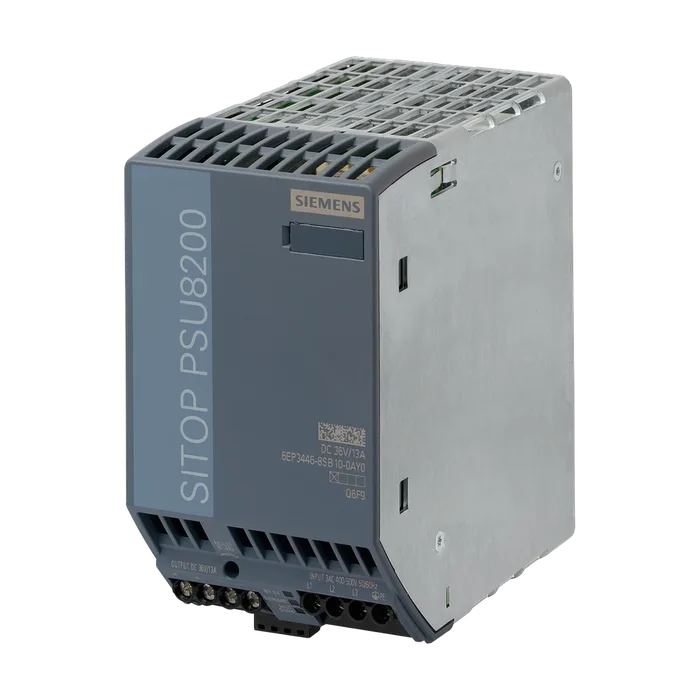

SITOP источник питания Siemens 6EP3446-8SB10-0AY0
SITOP, стабилизированный блок питания PSU8200 36 В/13A, вход: ~400-500 В, выход: =36 В/13 A
20 881,08 ₽ С НДС
Код товара: 6EP34468SB100AY0
Доступен к заказу
01
Описание
SITOP, стабилизированный блок питания PSU8200 36 В/13A, вход: ~400-500 В, выход: =36 В/13 A
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 320 В
Конечное значение 575 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 15 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 1,2 А
При ном. значении входного напряжения 500 В 1 А
Ограничение тока тока включения при 25 °C макс. 16 А
Значение I2t макс. 0,8 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 36 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 36 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 100 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 36 ... 42 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 480 Вт с
Исполнение индикатора для штатного режима работы Светодиод зелёный для 36 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 36 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 2,5 s
Время нарастания напряжения выходного напряжения
Макс. 500 мс
Выходной ток
Ном. значение 13 А
Расчетный диапазон 0 ... 13 A; +60 ... +70 °C: снижение номинальных значений 2%/K
Отдаваемая активная мощность типичный 468 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 39 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 14 А
Характеристика изделия
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 30 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 1 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 0,2 мс
При скачке нагрузки с 100 % до 50 % типичный 0,2 мс
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 2 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,2 мс
При скачке нагрузки с 90 % до 10 % типичный 0,2 мс
Макс. 10 мс
Исполнение защиты от перенапряжений < 48 B
Порог срабатывания при ограничении тока типичный 14 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания выборочная характеристика при постоянном токе ок. 14 A или отключение с сохранением
Действующее значение
Типичный 14 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Исполнение индикатора для перегрузки и коротких Светодиод жёлтый для "Перегрузки", светодиод красный для
Замыканий "отключения с сохранением"
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,9 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения DNV GL
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 4 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14 ... 1,5 мм²; 15, 16 (Remote): по 1 винтовому зажиму для 0,14 ... 1,5 мм²
Ширина корпуса 70 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,2 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Механические принадлежности Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP3446-8SB10-0AY0
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 1,200 Кг
Вид продуктов 3-phase, 36 V DC
Производитель Siemens
Ценовая Группа 581
Группа Продукта 4213
Размер упаковки 130,00 x 133,00 x 74,00
Единицы Измерения 1 шт.
Описание Продукта SITOP, стабилизированный блок питания PSU8200 36V/13A, вход: ~400-500 В, выход: =36 В/13 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP3446-8SB10-0AY0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
