SITOP источник питания Siemens 6EP3437-8SB00-2AY0
Доступен к заказу

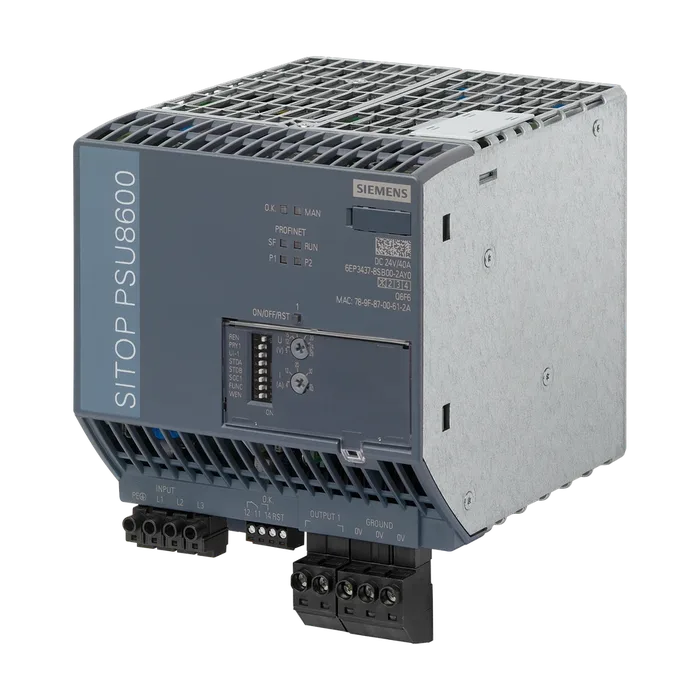

SITOP источник питания Siemens 6EP3437-8SB00-2AY0
SITOP, стабилизированный блок питания PSU8600 40 А PN, вход: 3х-фазный ~400-500 В, выход: =24 В/40 A, с интерфейсом PN/IE
168 650 ₽ С НДС
Код товара: 6EP34378SB002AY0
Доступен к заказу
01
Описание
SITOP, стабилизированный блок питания PSU8600 40 А PN, вход: 3х-фазный ~400-500 В, выход: =24 В/40 A, с интерфейсом PN/IE
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 320 V; Снижение номинальных значений 320 … 360 и 530 … 575 В
Конечное значение 575 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В; Приоритетное питание выхода при выпадении сети можно выбрать с помощью DIP-переключателя (только в сочетании с модулем расширения CNX8600)
Время автономной работы при ном. значении выходного тока при отказе сети мин. 15 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В; Приоритетное питание выхода при выпадении сети можно выбрать с помощью DIP-переключателя (только в сочетании с модулем расширения CNX8600)
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 2,75 А
При ном. значении входного напряжения 500 В 2,2 А
Ограничение тока тока включения при 25 °C макс. 14 А
Значение I2t макс. 2,24 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 10 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Число выходов 1
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,2 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 100 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 4 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра или интерфейс IE/PN; Снижение номинальных значений > 24 В: 4 %/V; макс. 960 Вт для общей системы
Исполнение индикатора для штатного режима работы 3-цветный индикатор состояния эксплуатации устройства; индикатор вида эксплуатации - ручной/дистанционный; 4 индикатора коммуникации PROFINET; 3-цветный индикатор состояния эксплуатации выхода
Вид сигнала на выходе Релейный контакт (переключающий контакт, нагрузочная способность контактов пост. ток 60 В/0,3 A) для сост. "Режим работы в норме"
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 1 s
Вид подключения выходов возможна следующая регулировка: одновременное включение всех выходов после пуска в ход устройства или после выдержки времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ для последовательного включения выходов с помощью DIP- переключателя (только в сочетании с модулем расширения CNX8600)
Время нарастания напряжения выходного напряжения
Макс. 500 мс
Выходной ток
Ном. значение 40 А
На каждый выход 40 А
На выходе 1 ном. значение 40 А
Расчетный диапазон 0 ... 40 A; +50 ... +60 °C: снижение номинальных значений 2,5%/K; с модулем расширения CNX8600 и при макс. суммарной мощности нагрузки всех выходов базового устройства 480 Вт - без снижения номинальных значений
Отдаваемая активная мощность типичный 960 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 120 A; только при эксплуатации без модуля расширения CNX8600
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Характеристика изделия
Параллельное соединение оборудования Да; Можно выбрать соответствующую выходную характеристику через выключатель DIP
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 72 Вт
На холостом ходу макс. 20 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 0,4 %
Время регулирования
Макс. 10 мс
Исполнение защиты от перенапряжений макс. 35 B (макс. 500 мс)
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий электронное отключение перегрузки; возможность выбора работы от постоянного тока через выключатель DIP
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки 4 ... 40 А
Вид регулирования порога срабатывания коммутационная характеристика с помощью потенциометра или интерфейс IE/PN
Отключения по току перегрузки Ia >1,0…<1,5 x Ia порог допускается для 5 с; Ia limit (= 1,5 x Ia порог) допускается для 200 мс
Ограничителя тока Ia limit (= 1,5 x Ia порог) допускается для 5 с, после этого - постоянный порог Ia
Исполнение сброса через сенсор или интерфейс IE/PN
Функция дистанционного СБРОСА потенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В)
Перегрузочная способность по току в штатном режиме Для общей системы допускается нагрузка 150 % IaNenn до 5 с/мин
Исполнение индикатора для перегрузки и коротких 3-цветный индикатор состояния эксплуатации устройства; 3-
Замыканий цветный индикатор состояния эксплуатации выхода
Исполнение интерфейса Ethernet/PROFINET
Протокол PROFINET Да
Протокол поддерживается OPC UA Да
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Нет
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания штепсельные зажимы с винтовыми соединениями
На входе L1, L2, L3, PE: штепсельный зажим с 1 винтовым соединением каждый для 0,2 ... 4 мм² одно- и тонкожильных проводников
На выходе Выход: штепсельный зажим с 2 винтовыми креплениями для 0,5 ...
Для вспомогательных контактов ● для сигнального контакта RST (Сброс): штепсельный зажим (вместе с известит. сигналом с 1 винтовым соединением для 0,2 ... 1,5 мм² 11, 12, 14 (известительный сигнал): штепсельный зажим (вместе с перезапуском) с 1 винтовым соединением каждый, для 0,2 ... 1,5 мм²
Функция изделия
Съемная клемма на входе Да
Съемная клемма на выходе Да
Исполнение интерфейса для связи PROFINET/Ethernet: два RJ45 гнезда (2-портовый переключатель)
Пригодность к взаимодействию модульная система Да
Ширина корпуса 125 мм
Высота корпуса 125 мм
Глубина корпуса 150 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 2,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x15
Электрические принадлежности Модули расширения CNX8600, буферные модули BUF8600, Модуль UPS8600
Механические принадлежности Табличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
Среднее время между отказами (MTBF) при 40 °C 235 118 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP3437-8SB00-2AY0
Каталог ID KT10-PE
Код группы R315
Товарный код 85044083
Вес Нетто (Кг) 2,630 Кг
Вид продуктов Basic units 24 V DC (PSU8600)
Производитель Siemens
Ценовая Группа 58P
Группа Продукта 2455
Размер упаковки 23,00 x 23,00 x 14,00
Единицы Измерения 1 шт.
Описание Продукта SITOP, стабилизированный блок питания PSU8600 40A PN, вход: 3х-фазный ~400-500 В, выход: =24 В/40 A, с интерфейсом PN/IE
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP3437-8SB00-2AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 50 дней
