SITOP источник питания Siemens 6EP3336-7SB00-3AX0
Доступен к заказу

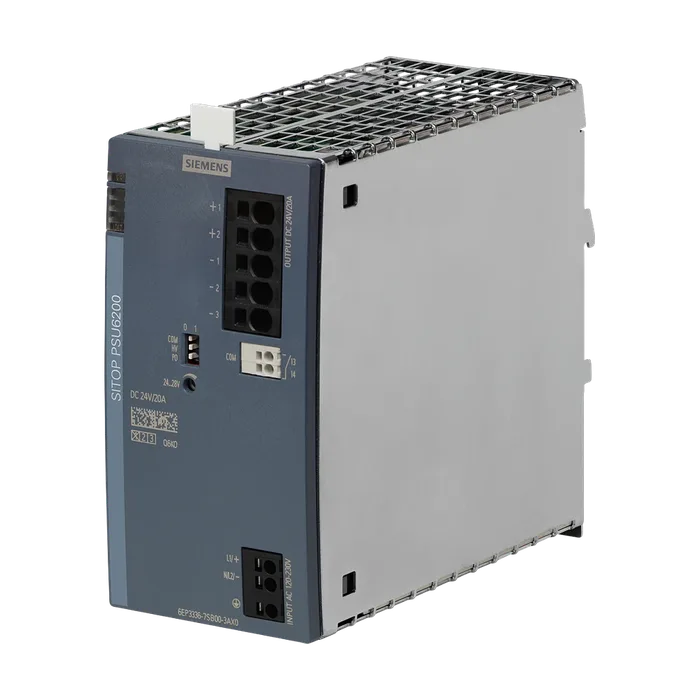

SITOP источник питания Siemens 6EP3336-7SB00-3AX0
SITOP, стабилизированный блок питания PSU6200 24 В/20 A, вход: ~120/230 В, выход: =24 В/20 A, с диагностическим интерфейсом
41 650 ₽ С НДС
Код товара: 6EP33367SB003AX0
Доступен к заказу
01
Описание
SITOP, стабилизированный блок питания PSU6200 24 В/20 A, вход: ~120/230 В, выход: =24 В/20 A, с диагностическим интерфейсом
Вид сети "Интернет" на базе электросети 1-фазный постоянный или переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 120 В
Макс. ном. значение 240 В
Исходное значение 85 В
Конечное значение 264 В
Напряжение питания
При постоянном токе 110 ... 240 В
Входное напряжение
При постоянном токе 85 ... 275 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению 300 B переменный ток для 30 с
Условия эксплуатации буферизации отключения сети при Ue = 240 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 25 мс
Условия эксплуатации буферизации отключения сети при Ue = 240 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 4,3 А
При ном. значении входного напряжения 240 В 2,3 А
Ограничение тока тока включения при 25 °C макс. 12 А
Исполнение устройства защиты 10 А
В сетевом проводе автоматический выключатель от 6 А с характеристикой B до 16 А с характеристикой C или автоматический выключатель 3RV2011- 1HA10 (уставка 8 А) или 3RV2711-1HD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Число выходов 1
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,2 %
При медленных отклонениях омической нагрузки остаточная пульсация 0,2 %
Макс. 80 мВ
Типичный 50 мВ
Пик напряжения
Макс. 100 мВ
Типичный 60 мВ
Регулируемое выходное напряжение 24 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; max. 480 W (576 W до 45°C) с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Электронный контакт (замыкающий, нагрузочная способность контактов DC 30 В/0,1 A) для DC в норме или интерфейс диагностики
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 3 %
Время задержки срабатывания макс. 0,5 s
Время нарастания напряжения выходного напряжения
Типичный 100 мс
Выходной ток
Ном. значение 20 А
Расчетный диапазон 0 ... 20 A; 24 A до +45 °C; +60 ... +70 °C: снижение номинальных значений 3%/K
Отдаваемая активная мощность типичный 480 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 30 А
При коротком замыкании в рабочем режиме типичный 30 А
Характеристика изделия
Параллельное соединение выходов устанавливается с помощью DIP-переключателя
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 25 Вт
На холостом ходу макс. 2,6 Вт
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,5 мс
При скачке нагрузки с 90 % до 10 % типичный 0,5 мс
Макс. 1 мс
Исполнение защиты от перенапряжений < 32 B
Порог срабатывания при ограничении тока типичный 30 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Отключение и периодические попытки запуска
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259;
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Нет
Regulatory Compliance Mark (RCM) Нет
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения в подготовке: DNV GL, ABS
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -30 ... +70 °C; при естественной конвекции постепенный разгон при - 25 °C, безопасный разгон при -40 °C
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания Клеммы Push-in
На входе L1/+, L2/N/-, PE:PushIn для 0,5 ... 4 mm² одно-/тонкопроволочный
На выходе +1, +2, -1, -2, -3: PushIn для 0,5 ... 6 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 Push-in для 0,2 ... 1,5 мм²
Ширина корпуса 70 мм
Высота корпуса 135 мм
Глубина корпуса 155 мм
Необходимое расстояние
Вверху 45 мм
Внизу 45 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,5 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Буферный модуль, Резервный модуль
Механические принадлежности Идентификационная табличка SIMATIC ET 200SP 6ES7193-6LF30- 0AW0
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP3336-7SB00-3AX0
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 1,500 Кг
Вид продуктов 1-phase, 24 V DC
Производитель Siemens
Ценовая Группа 56P
Группа Продукта 4D71
Размер упаковки 217,00 x 186,00 x 83,00
Единицы Измерения 1 шт.
Описание Продукта SITOP, стабилизированный блок питания PSU6200 24 V/20 A, вход: ~120/230 В, выход: =24 В/20 A, с диагностическим интерфейсом
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP3336-7SB00-3AX0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 150 дней
