SITOP источник питания Siemens 6EP3333-6SB00-0AY0
Доступен к заказу

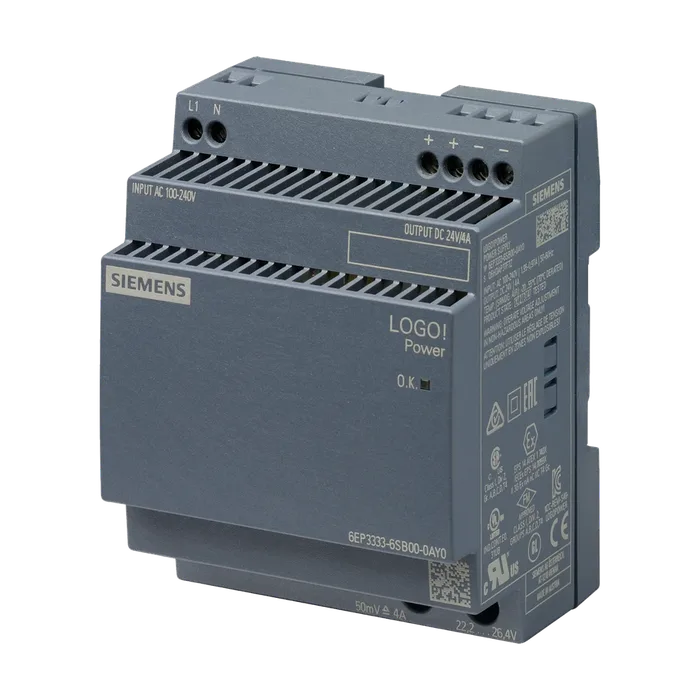

SITOP источник питания Siemens 6EP3333-6SB00-0AY0
LOGO!POWER 24 В / 4 А, стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 4 А
13 094 ₽ С НДС
Код товара: 6EP33336SB000AY0
Доступен к заказу
01
Описание
LOGO!POWER 24 В / 4 А, стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 4 А
Вид сети "Интернет" на базе электросети 1-фазный постоянный или переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 100 В
Макс. ном. значение 240 В
Исходное значение 85 В
Конечное значение 264 В
Входное напряжение
При постоянном токе 110 ... 300 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению 300 B переменный ток для 1 с
Условия эксплуатации буферизации отключения сети при Ue = 187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 40 мс
Условия эксплуатации буферизации отключения сети при Ue = 187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 1,95 А
При ном. значении входного напряжения 230 В 0,97 А
Ограничение тока тока включения при 25 °C макс. 31 А
Значение I2t макс. 2,5 A²·s
Исполнение устройства защиты внутри
В сетевом проводе рекомендованный LS-переключатель: с 10 A характеристика B или с 6 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 200 мВ
Типичный пик напряжения 30 мВ
Макс. 300 мВ
Типичный 50 мВ
Регулируемое выходное напряжение 22,2 ... 26,4 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зелёный для напряжения на выходе O. K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 0,5 s
Время нарастания напряжения выходного напряжения
Типичный 100 мс
Выходной ток
Ном. значение 4 А
Расчетный диапазон 0 ... 4 A; +55 ... +70 °C: снижение номинальных значений 2%/K
Отдаваемая активная мощность типичный 96 Вт
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 12 Вт
На холостом ходу макс. 0,3 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,2 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 2 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 1 мс
При скачке нагрузки с 90 % до 10 % типичный 1 мс
Исполнение защиты от перенапряжений да, согласно EN 60950-1
Порог срабатывания при ограничении тока типичный 5 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Макс. 5 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150% Ia ном typ. 200 мс
Исполнение индикатора для перегрузки и коротких замыканий -
Точка измерения выходного тока 50 мB =^ 4 А
Перегрузочная способность по току при включении 150% Ia ном typ. 200 мс
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс II (без защитного соединения)
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения ABS, BV, DNV GL, LRS
Общество классификации судов
Bureau Veritas (BV) Да
Регистр судоходства Ллойда (LRS) Да
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 1 винтовому зажиму для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 72 мм
Высота корпуса 90 мм
Глубина корпуса 53 мм
Необходимое расстояние
Вверху 20 мм
Внизу 20 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,29 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15, Прямой монтаж в разных монтажных положениях
Среднее время между отказами (MTBF) при 40 °C 2 391 480 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP3333-6SB00-0AY0
Каталог ID KT10-PH
Код группы R315
Товарный код 85044083
Вес Нетто (Кг) 0,300 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 583
Группа Продукта 4022
Размер упаковки 6,70 x 9,60 x 9,10
Единицы Измерения 1 шт.
Описание Продукта LOGO!POWER 24 V / 4 A, стабилизированный блок питания, вход: ~100-240 В, выход: =24 В / 4 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP3333-6SB00-0AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
