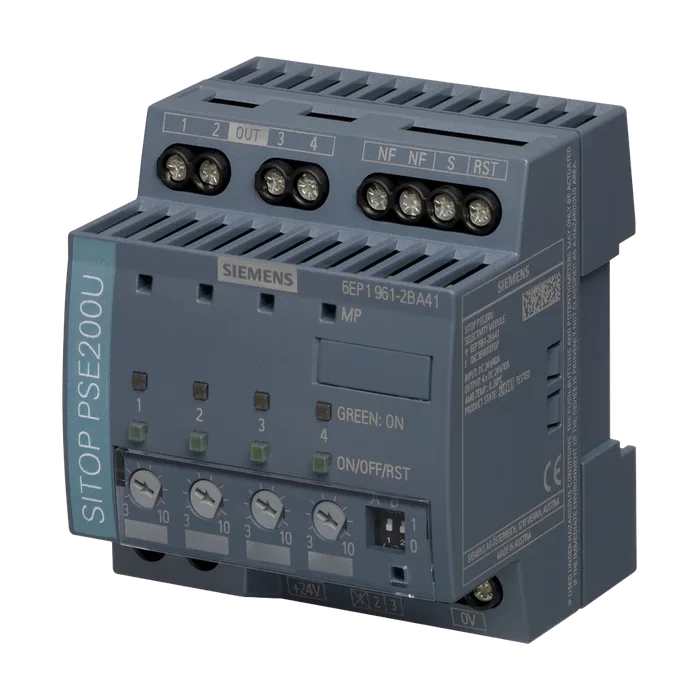

SITOP PSE200U/4X3-10A/SEO SITOP PSE200U 10 A СЕЛЕКТИВНЫЙ МОДУЛЬ 4-КАНАЛ. ВХОД: DC 24 В ВЫХОД: DC 24 В /10 A НА КАНАЛ ДИАП.РЕГУЛИР. ВЫХОД.ТОКА 3-10 С СООБЩ. О СОСТ. КАЖД. КАНАЛА
19 089 ₽С НДС
Код товара: 6EP19612BA41
Доступен к заказу
01
Описание
SITOP PSE200U/4X3-10A/SEO SITOP PSE200U 10 A СЕЛЕКТИВНЫЙ МОДУЛЬ 4-КАНАЛ. ВХОД: DC 24 В ВЫХОД: DC 24 В /10 A НА КАНАЛ ДИАП.РЕГУЛИР. ВЫХОД.ТОКА 3-10 С СООБЩ. О СОСТ. КАЖД. КАНАЛА
Вид сети "Интернет" на базе электросетистабилизированное напряжение
Напряжение питания при постоянном токе ном. значение24 В
Входное напряжение при постоянном токе22 ... 30 В
Перегрузочная способность по перенапряжению35 B
Входной ток при ном. значении входного напряжения 24 В ном. значение40 А
Форма характеристики напряжения на выходестабилизированное напряжение
Формула выходного напряженияUe - ок. 0,2 В
Суммарный относительный допуск напряжения примечаниеВ соответствии с входным напряжением питания
Число выходов4
Выходной ток до 60°C на каждый выход расчетное значение10 А
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки3 ... 10 А
Вид регулирования порога срабатыванияс помощью потенциометра
Характеристика изделия параллельное соединение выходовНет
Вид подключения выходовОдновременное включение всех каналов после включения напряжения питания > 20 В, программируемая выдержка времени 25 мс, 100 мс или „оптимизированно с учетом нагрузки“ с помощью DIP-переключателя, для последовательного включения выходов
Мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный10 Вт
Коммутационная характеристика
Отключения по току перегрузкиIa = 1,0 ... 1,5 x значение регулировки, отключение примерно через 5 с
Ограничителя токаIa = 1,5 x значение регулировки, отключение примерно тип. 100 мс
Мгновенного отключенияIa > значение регулировки и Ue < 20 V, отключение примерно через 0,5 мс
Дифференциальный ток при отключении типичный1 мА
Исполнение сбросас помощью клавиши для данного выхода
Функция дистанционного СБРОСАпотенциально не развязанный вход 24 В (уровень сигнала „высокий“ при > 15 В)
Исполнение устройства защиты на входе15 А на канал (без доступа)
Исполнение индикатора для штатного режима работы3-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", жёлтый светодиод "выход отключен вручную",
Исполнение коммутационного контакта для функции сигнализациисигнальный выход режима (обрабатываемый функциональным модулем Simatic сигнал импульс/паузы)
Гальваническая развязка между входом и выходом при отключенииНет
Стандарт для безопасностисогласно EN 60950-1 и EN 50178
При эксплуатации-25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке-40 ... +85 °C
При хранении-40 ... +85 °C
Экологическая категория согласно МЭК 60721Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питаниявинтовой зажим
На входе+24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм²
На выходеВыход 1 ... 4: по 1 винтовому зажиму для 0,5 ... 4 мм²
Для сигнального контакта1 винтовой зажим для 0,5 ... 4 мм²
Для вспомогательных контактовУдаленный сброс: 1 винтовой захим для 0,5 ... 4 мм²
Ширина корпуса72 мм
Высота корпуса80 мм
Глубина корпуса72 мм
Монтажная ширина72 мм
Монтажная высота180 мм
Необходимое расстояние
Вверху50 мм
Внизу50 мм
Слева0 мм
Справа0 мм
Масса нетто0,2 кг
Вид крепленийзащёлкивается на профильной шине EN 60715 35x7,5/15
Механические принадлежностиТабличка с обозначением устройства 20 мм × 7 мм, TI-grey 3RT2900-1SB20
Среднее время между отказами (MTBF) при 40 °C540 979 ч
Прочие указанияТехнические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул6EP1961-2BA41
Каталог IDKT10-PE
Код группыR315
Товарный код85363010
Вес Нетто (Кг)0,220 Кг
Вид продуктовSelectivity module
ПроизводительSiemens
Ценовая Группа588
Группа Продукта4214
Размер упаковки8,20 x 8,80 x 7,70
Единицы Измерения1 шт.
Описание ПродуктаSITOP PSE200U 10 A, 4Х-КАНАЛЬНЫЙ МОДУЛЬ СЕЛЕКТИВНОСТИ, ВХОД: =24 В, ВЫХОД: =24 В/10 А, ПОКАНАЛЬНАЯ НАСТРОЙКА ВЫХОДОВ НА ТОК 3-10 А, СО СТАТУСНЫМ СООБЩЕНИЕМ ДЛЯ КАНАЛА
Страна происхожденияАвстрия
Количество в упаковке1
Заказной Номер (Артикл)6EP1961-2BA41
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)250 дней
