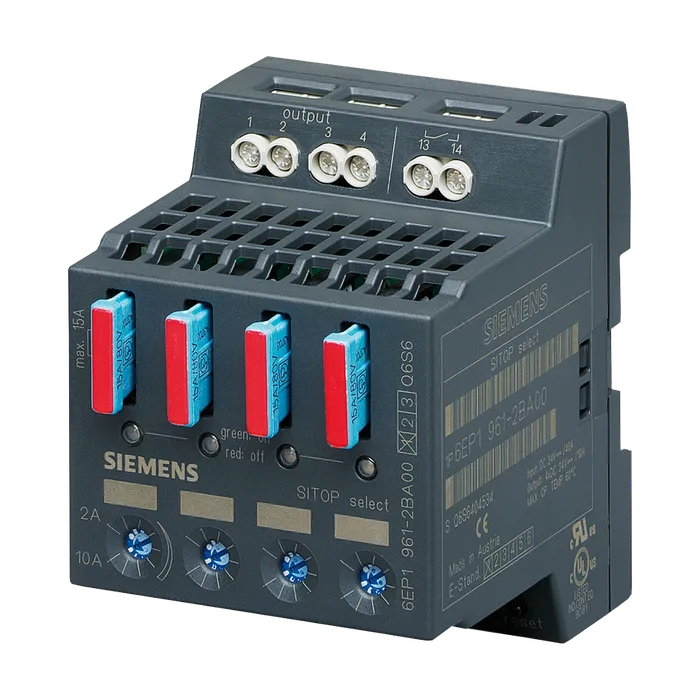

SITOP SELECT/МОДУЛЬ ДИАГНОСТИКИ/4X2-10A SITOP SELECT МОДУЛЬ ДИАГНОСТИКИ 4-КАНАЛЬНЫЙ ВХОД: DC 24 В ВЫХОД: DC 24 В/10 А НА КАНАЛ РЕГУЛИРУЕМЫЙ ВЫХОДНОЙ ТОК 2-10
21 693 ₽С НДС
Код товара: 6EP19612BA00
Доступен к заказу
01
Описание
SITOP SELECT/МОДУЛЬ ДИАГНОСТИКИ/4X2-10A SITOP SELECT МОДУЛЬ ДИАГНОСТИКИ 4-КАНАЛЬНЫЙ ВХОД: DC 24 В ВЫХОД: DC 24 В/10 А НА КАНАЛ РЕГУЛИРУЕМЫЙ ВЫХОДНОЙ ТОК 2-10
Вид сети "Интернет" на базе электросетистабилизированное постоянное напряжение (SITOP select не пригоден для работы на модуле DC-USV 40 A (6EP1 931-2FC21/- 2FC42))
Напряжение питания при постоянном токе ном. значение24 В
Входное напряжение при постоянном токе22 ... 30 В
Перегрузочная способность по перенапряжению35 B; 100 мс
Входной ток при ном. значении входного напряжения 24 В ном. значение40 А
Форма характеристики напряжения на выходестабилизированное напряжение
Формула выходного напряженияUe - ок. 0,3 В
Суммарный относительный допуск напряжения примечаниеВ соответствии с входным напряжением питания
Число выходов4
Выходной ток до 60°C на каждый выход расчетное значение10 А
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки2 ... 10 А
Вид регулирования порога срабатыванияс помощью потенциометра
Характеристика изделия параллельное соединение выходовНет
Вид подключения выходовОдновременное включение всех выходов после включения напряжения питания, программируемая выдержка времени 24 мс или 100 мс для последовательного включения выходов
Мощность потерь [Вт] при ном. значении выходного напряжения при ном. значении выходного тока типичный30 Вт
Коммутационная характеристика
Отключения по току перегрузкиIa = 1,0 ... 1,3 x значение регулировки, отключение примерно через 5 с
Ограничителя токаIa = 1,3 x значение регулировки, отключение примерно через 50 ... 100 мс
Мгновенного отключенияIa > значение регулировки и Ue < 20 V, отключение примерно через 0,5 мс
Дифференциальный ток при отключении типичный20 мА
Исполнение сбросас помощью клавиши на модуле
Функция дистанционного СБРОСА-
Исполнение устройства защиты на входеПлоский предохранитель на каждый выход (поставляется совместно с предохранителем 15 А)
Исполнение индикатора для штатного режима работы2-х цветные светодиоды на каждый выход: зеленый светодиод "выход проключен", красный светодиод "выход отключен из-за перегрузки по току"
Исполнение коммутационного контакта для функции сигнализацииСуммарный сигнальный контакт (замыкающий контакт, нагрузочная способность контактов 0,5 A/24 В пост. тока)
Гальваническая развязка между входом и выходом при отключенииНет
Стандарт для безопасностисогласно EN 60950-1 и EN 50178
При эксплуатации0 ... 60 °C; при естественной конвекции (естественная конвекция)
При транспортировке-40 ... +85 °C
При хранении-40 ... +85 °C
Экологическая категория согласно МЭК 60721Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питаниявинтовой зажим
На входе+24 В: 2 винтовых зажима для 0,5 ... 16 мм²; 0 В: 2 винтовых зажима для 0,5 ... 4 мм²
На выходеВыход 1 ... 4: по 1 винтовому зажиму для 0,22 ... 4 мм²
Для сигнального контакта2 винтовых зажима для 0,22 ... 4 мм²
Для вспомогательных контактов-
Ширина корпуса72 мм
Высота корпуса90 мм
Глубина корпуса90 мм
Монтажная ширина72 мм
Монтажная высота190 мм
Необходимое расстояние
Вверху50 мм
Внизу50 мм
Слева0 мм
Справа0 мм
Масса нетто0,4 кг
Вид крепленийзащёлкивается на профильной шине EN 60715 35x7,5/15
Компонент изделия входит в комплект поставки4x плоских плавких предохранителя 15 А
Среднее время между отказами (MTBF) при 40 °C616 675 ч
Прочие указанияТехнические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул6EP1961-2BA00
Каталог IDKT10-PE
Код группыR315
Товарный код85363010
Вес Нетто (Кг)0,400 Кг
Вид продуктовSelectivity module
ПроизводительSiemens
Ценовая Группа588
Группа Продукта4214
Размер упаковки10,00 x 13,00 x 8,00
Единицы Измерения1 шт.
Описание ПродуктаSITOP SELECT: 4-КАНАЛЬНЫЙ МОДУЛЬ ДИАГНОСТИКИ ЦЕПЕЙ ПИТАНИЯ. ВХОД НА КАНАЛ =24 В. ВЫХОД НА КАНАЛ: =24 В / 2 … 10A
Страна происхожденияАвстрия
Количество в упаковке1
Заказной Номер (Артикл)6EP1961-2BA00
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
