SITOP источник питания Siemens 6EP1931-2FC42
Доступен к заказу

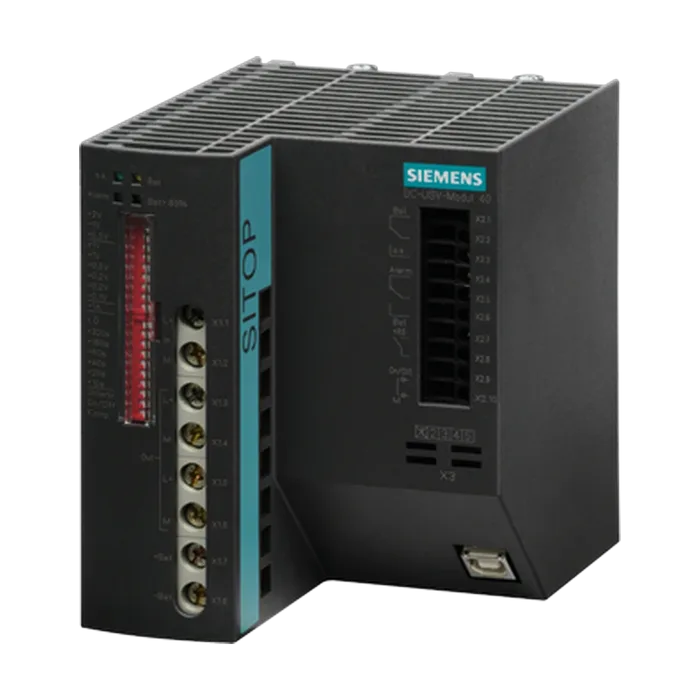

SITOP источник питания Siemens 6EP1931-2FC42
МОДУЛЬ SITOP DC UPS/DC24V/40A/USB МОДУЛЬ SITOP DC-USV 24 В/40 А БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 В/42,6 А ВЫХОД: DC 24 В/40 A
71 257 ₽ С НДС
Код товара: 6EP19312FC42
Доступен к заказу
01
Описание
МОДУЛЬ SITOP DC UPS/DC24V/40A/USB МОДУЛЬ SITOP DC-USV 24 В/40 А БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ С USB-ИНТЕРФЕЙСОМ ВХОД: DC 24 В/42,6 А ВЫХОД: DC 24 В/40 A
Напряжение питания при постоянном токе ном. значение 24 В
Форма характеристики напряжения на входе постоянный ток
Вход диапазон напряжений 22 постоянного тока ... 29 В
Регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию 22,5 В
Регулируемый порог срабатывания по напряжению для буферного подключения 22 ... 25,5 V; регулируется с шагом 0,5 В
Входной ток при ном. значении входного напряжения 40 A; + примерно 2,6 A при пустом накопителе энергии
24 В ном. значение (конденсатор)
Тип аккумулятора с аккумуляторными батареями
Исполнение буферизации отключения сети в зависимости от подключенного аккумулятора и тока нагрузки, см. таблицу выбора модуля аккумулятора и время резервного питания при исчезновении напряжения сети, а также прилагаемые важные указания!
Зарядный ток 1 A, 2 А
Регулируемый зарядный ток макс. примечание Заводская настройка ок. 2 А
Выходное напряжение
В штатном режиме при постоянном токе ном. значение 24 В
В буферном режиме при постоянном токе ном. значение 24 В
Формула выходного напряжения Ue - ок. 0,5 В
Время задержки пуска типичный 1 s
Время нарастания напряжения выходного напряжения типичный 360 мс
Выходное напряжение в буферном режиме при постоянном токе 19 ... 28,5 В
Выходной ток
Ном. значение 40 А
В штатном режиме 0 ... 40 А
В буферном режиме 0 ... 40 А
Пиковый ток 42 А
Отдаваемая активная мощность типичный 960 Вт
При ном. значении выходного напряжения при ном. значении выходного тока типичный 97,2 %
При работе от аккумулятора типичный мощность потерь [Вт] 96,9 %
При ном. значении выходного напряжения при ном. значении выходного тока типичный 28,6 Вт
При работе от аккумулятора типичный 33,6 Вт
Функция изделия
Защита от перемены полярности аккумулятора Да
Защита от перемены полярности входного напряжения Да
Исполнение индикатора
Для штатного режима работы Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
Для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
Компонент изделия интерфейс ПК Да
Исполнение интерфейса USB
Гальваническая развязка между входом и выходом Нет
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Как допуск для США cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Нет
Допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе 24 В постоянного тока: 2 винтовых зажима для 0,33 ... 10 мм²/22 ... 7 AWG
На выходе 24 В постоянного тока: 2 винтовых зажима для 0,33 ... 10 мм²/22 ... 7 AWG
Для аккумуляторного блока 24 В постоянного тока: 2 винтовых зажима для 0,33 ... 10 мм²/22 ... 7 AWG
Для цепи оперативного тока и сообщений о состоянии 10 винтовых зажимов для 0,5 ... 2,5 мм²/20 ... 13 AWG
Ширина корпуса 102 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,1 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Аккумуляторный модуль
Среднее время между отказами (MTBF) при 40 °C 493 340 ч
Справочный идентификатор согласно МЭК 81346- 2:2009 RB
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1931-2FC42
Каталог ID KT10-PD
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 1,100 Кг
Вид продуктов SITOP DC UPS
Производитель Siemens
Ценовая Группа 585
Группа Продукта 4215
Размер упаковки 16,00 x 14,00 x 11,00
Единицы Измерения 1 шт.
Описание Продукта SITOP DC UPS, МОДУЛЬ ИБП 24В/40A С ПОРТОМ USB БЕЗ НАПРЯЖЕНИЯ, ВХОД: =24В/42.6A, ВЫХОД: =24В/40A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1931-2FC42
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
