SITOP источник питания Siemens 6EP1436-3BA00-8AA0
Доступен к заказу

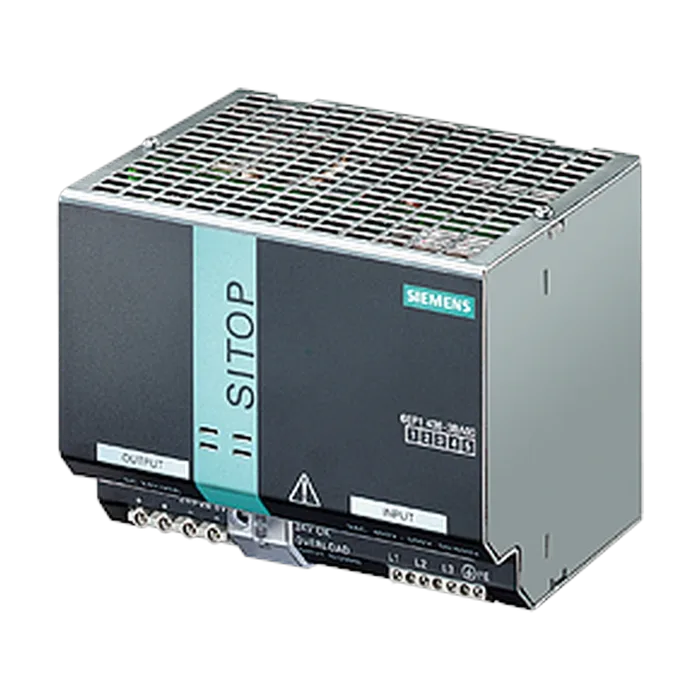

SITOP источник питания Siemens 6EP1436-3BA00-8AA0
SITOP MODULAR/3AC/DC24B/20A/CO SITOP MODULAR PLUS 20 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/20 А ВАРИАНТ С ЗАЩИТНОЙ ЛАКИРОВКОЙ
По запросу
Код товара: 6EP14363BA008AA0
Доступен к заказу
01
Описание
SITOP MODULAR/3AC/DC24B/20A/CO SITOP MODULAR PLUS 20 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/20 А ВАРИАНТ С ЗАЩИТНОЙ ЛАКИРОВКОЙ
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 320 V; Пуск начиная с Ue > 340 В
Конечное значение 550 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 6 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 1,1 А
При ном. значении входного напряжения 500 В 0,9 А
Ограничение тока тока включения при 25 °C макс. 35 А
Значение I2t макс. 0,7 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 6 ... до 16 A характеристика C или силовой выключатель 3RV2011- 1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 100 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 24 ... 28,8 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 480 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе возможен через сигнальный модуль (6EP1961-3BA10)
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 2,5 s
Время нарастания напряжения выходного напряжения
Макс. 500 мс
Выходной ток
Ном. значение 20 А
Расчетный диапазон 0 ... 20 A; +60 ... +70 °C: снижение номинальных значений 2%/K
Отдаваемая активная мощность типичный 480 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 60 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 23 А
Характеристика изделия
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 53 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 2 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 4 мс
При скачке нагрузки с 100 % до 50 % типичный 4 мс
Время регулирования
Макс. 10 мс
Исполнение защиты от перенапряжений < 35 В
Порог срабатывания при ограничении тока типичный 23 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания выборочная характеристика при постоянном токе ок. 23 A или отключение с сохранением
Действующее значение
Типичный 23 А
Исполнение индикатора для перегрузки и коротких Светодиод жёлтый для "Перегрузки", светодиод красный для
Замыканий "отключения с сохранением"
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL 2/3 Да; UL-Listed (UL 508), File E197259; CSA (CSA C22.2 No. 14, CSA 20.01.2023 © Copyright Siemens C22.2 No. 107.1)
Допуск CSA Да; UL-Listed (UL 508), File E197259, CSA (CSA C22.2 No. 14, CSA C22.2 No. 107.1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Нет
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Нет
Допуск для судостроения -
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации 0 ... 70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: по 1 винтовому зажиму для 0,2 ... 4 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,33 ... 4 мм²
Для вспомогательных контактов -
Ширина корпуса 160 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 2 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Буферный модуль, сигнальный модуль
Среднее время между отказами (MTBF) при 40 °C 711 213 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1436-3BA00-8AA0
Каталог ID KT10-PE
Код группы R315
Товарный код 85044083
Вес Нетто (Кг) 2,000 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 581
Группа Продукта 4213
Размер упаковки 15,00 x 20,00 x 14,00
Единицы Измерения 1 шт.
Описание Продукта SITOP MODULAR PLUS 20, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ: 3 X ~400-500 А ВЫХОД: =24 В/20 A, ВЕРСИЯ С ПОКРЫТИЕМ PCB
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1436-3BA00-8AA0
PLM-Дата вступления в силу Продукт снимается с производства с: 08.03.2022
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 1 день
