SITOP источник питания Siemens 6EP1433-0AA00
Доступен к заказу

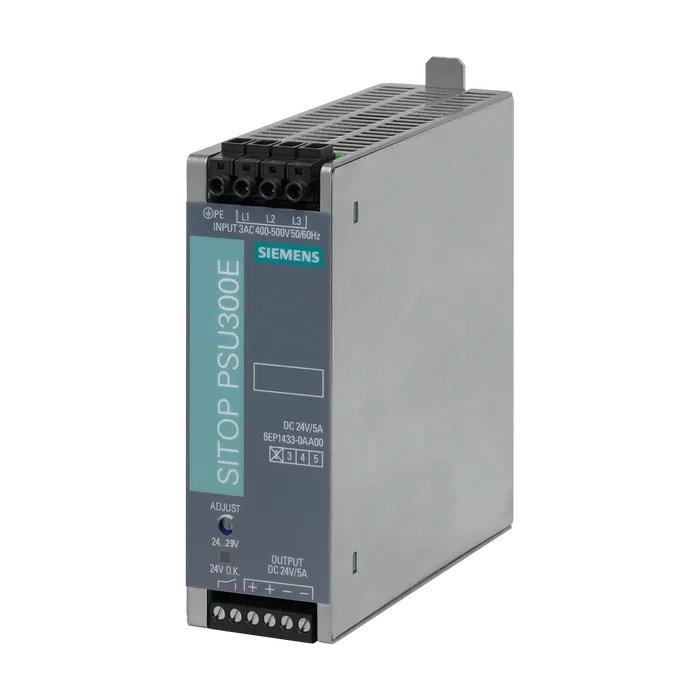

SITOP источник питания Siemens 6EP1433-0AA00
SITOP PSU300E/3AC/DC24B/5A SITOP PSU300B 24 В/5 А РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/5 А
30 357,94 ₽ С НДС
Код товара: 6EP14330AA00
Доступен к заказу
01
Описание
SITOP PSU300E/3AC/DC24B/5A SITOP PSU300B 24 В/5 А РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: 3 AC 400-500 В ВЫХОД: DC 24 В/5 А
Вид сети "Интернет" на базе электросети 3-фазный переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 400 В
Макс. ном. значение 500 В
Исходное значение 320 В
Конечное значение 550 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 50 мс
Условия эксплуатации буферизации отключения сети при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 400 В 0,36 А
При ном. значении входного напряжения 500 В 0,29 А
Ограничение тока тока включения при 25 °C макс. 15 А
Значение I2t макс. 0,9 A²·s
Исполнение устройства защиты отсутствует
В сетевом проводе требуется: LS-переключатель трёхполюсного подключения от 6 А характеристика B или C или силовой выключатель 3RV2011-1DA10 (настроен на 3 A) или 3RV2711-1DD10 (UL 489)
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 3 %
При медленных отклонениях омической нагрузки 3 %
Остаточная пульсация
Макс. 150 мВ
Типичный 35 мВ
Пик напряжения
Макс. 240 мВ
Типичный 70 мВ
Регулируемое выходное напряжение 24 ... 29 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 120 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 3 %
Время задержки срабатывания макс. 0,5 s
Время нарастания напряжения выходного напряжения
Типичный 10 мс
Макс. 100 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 5 А
Отдаваемая активная мощность типичный 120 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 33 А
При коротком замыкании в рабочем режиме типичный 28 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 140 мс
При коротком замыкании в рабочем режиме 135 мс
Характеристика изделия
Параллельное соединение оборудования Нет
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 13 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 5 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 1 мс
При скачке нагрузки с 100 % до 50 % типичный 1 мс
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 1 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 1 мс
При скачке нагрузки с 90 % до 10 % типичный 1 мс
Макс. 30 мс
Исполнение защиты от перенапряжений да, согласно EN 60950-1
Порог срабатывания при ограничении тока типичный 11 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Макс. 7,5 А
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Нет
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Нет
Допуск для судостроения -
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс А
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L1, L2, L3, PE: съёмный винтовой зажим для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,5 ... 2,5 мм²
Функция изделия
Съемная клемма на входе Да
Съемная клемма на выходе Да
Ширина корпуса 42 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Среднее время между отказами (MTBF) при 40 °C 2 389 441 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1433-0AA00
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,600 Кг
Вид продуктов SITOP PSU300E, 3-фазный, 24 В DC/5 A
Производитель Siemens
Ценовая Группа 588
Группа Продукта 4216
Размер упаковки 13,50 x 13,50 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SITOP 24V/5A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: 3 ~400-500 В, ВЫХОД: =24 В/5 A, ПОДВОД ПИТАНИЯ СВЕРХУ, МОНОРЕЛЬС
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1433-0AA00
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
