SITOP источник питания Siemens 6EP1334-7CA00
Доступен к заказу

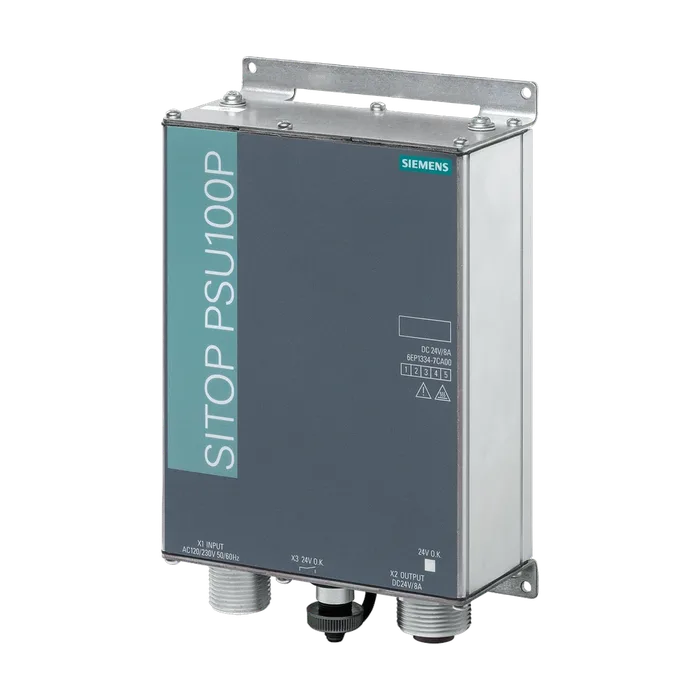

SITOP источник питания Siemens 6EP1334-7CA00
SITOP PSU100P/1AC/DC24B/8A/IP67 SITOP PSU100P IP67 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/8 A
28 398 ₽ С НДС
Код товара: 6EP13347CA00
Доступен к заказу
01
Описание
SITOP PSU100P/1AC/DC24B/8A/IP67 SITOP PSU100P IP67 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/8 A
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению внутри выполнено с помощью вари́стор
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 40 мс
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 3,5 А
При ном. значении входного напряжения 230 В 1,52 А
Ограничение тока тока включения при 25 °C макс. 15 А
Значение I2t макс. 0,6 A²·s
Исполнение устройства защиты T 6,3 А
В сетевом проводе рекомендованный LS-переключатель: с 6 A характеристика C/B
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. пик напряжения 50 мВ
Макс. 100 мВ
Функция изделия выходное напряжение регулируется Нет
Исполнение индикатора для штатного режима работы зелёный светодиод: 24 V O.K.; мигающий красный светодиод: перегрузка/КЗ
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 30 В переменного тока/0,5 A; 30 В постоянного тока/1 А) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua < 3 %
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 23 мс
Макс. 100 мс
Выходной ток
Ном. значение 8 А
Расчетный диапазон 0 ... 8 А
Отдаваемая активная мощность типичный 206 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 30 А
При коротком замыкании в рабочем режиме типичный 30 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 50 мс
При коротком замыкании в рабочем режиме 50 мс
Характеристика изделия
Параллельное соединение оборудования Да; требуется симметричное соединение
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 13,1 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,2 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 1 %
Время регулирования
Макс. 2 мс
Исполнение защиты от перенапряжений < 29 B
Порог срабатывания при ограничении тока типичный 9 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Макс. 9 А
Типичный 8 А
Исполнение индикатора для перегрузки и коротких замыканий мигающий красный светодиод для "Перегрузка/КЗ
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1 мА
Степень защиты IP IP67, enclosure type 5 indoor
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Нет
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Нет
Допуск для судостроения -
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 3K6 без прямого воздействия солнечных лучей
Исполнение разъема питания винтовой зажим
На входе L1, N, PE: штекерный разъём 7/8" (сопрягаемая деталь смотри "Operating Instructions (compact)")
На выходе +, -: штекерный разъём 7/8" (сопрягаемая деталь смотри "Operating Instructions (compact)")
Для вспомогательных контактов Известительные сигналы: штекерный соединитель M12, 4-х полюсный
Функция изделия
Съемная клемма на входе Да
Съемная клемма на выходе Да
Ширина корпуса 120 мм
Высота корпуса 181 мм
Глубина корпуса 60,5 мм
Необходимое расстояние
Вверху 50 мм
Внизу 0 мм
Слева 0 мм
Справа 0 мм
Масса нетто 1,3 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений настенный монтаж
Среднее время между отказами (MTBF) при 40 °C 800 000 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1334-7CA00
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 1,100 Кг
Вид продуктов 1-phase, 24 V DC (SITOP PSU100P, IP67)
Производитель Siemens
Ценовая Группа 582
Группа Продукта 4207
Размер упаковки 18,50 x 21,50 x 7,50
Единицы Измерения 1 шт.
Описание Продукта SITOP PSU100P IP67 РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/8 A
Страна происхождения Венгрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1334-7CA00
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 1 день
