SITOP источник питания Siemens 6EP1334-1LB00
Доступен к заказу

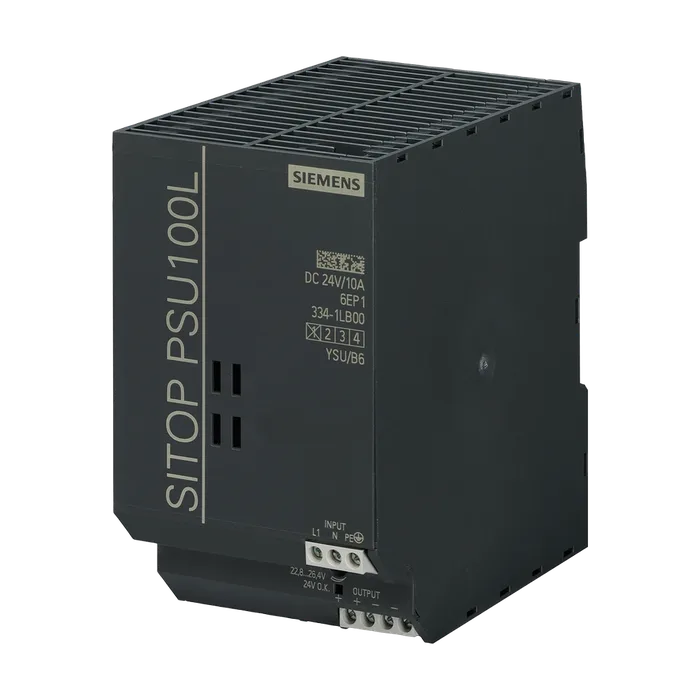

SITOP источник питания Siemens 6EP1334-1LB00
SITOP PSU100L/1AC/DC24B/10A SITOP PSU100L 24 В/10 А РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/10 A
17 933 ₽ С НДС
Код товара: 6EP13341LB00
Доступен к заказу
01
Описание
SITOP PSU100L/1AC/DC24B/10A SITOP PSU100L 24 В/10 А РЕГУЛИРУЕМЫЙ БЛОК ЭЛЕКТРОПИТАНИЯ ВХОД: AC 120/230 В ВЫХОД: DC 24 В/10 A
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Настройка с помощью переключателя на устройстве
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 93 ... 132 В
2 при переменном токе 187 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 4,1 А
При ном. значении входного напряжения 230 В 2 А
Ограничение тока тока включения при 25 °C макс. 65 А
Длительность ограничения тока включения при 25 °C
Типичный 3 мс
Значение I2t макс. 3,3 A²·s
Исполнение устройства защиты T 6,3 A/250 В (недоступно)
В сетевом проводе рекомендованный LS-переключатель: с 10 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,5 %
Остаточная пульсация
Макс. 150 мВ
Типичный 50 мВ
Пик напряжения
Макс. 240 мВ
Типичный 150 мВ
Регулируемое выходное напряжение 22,8 ... 26,4 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 4 %
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 170 мс
Выходной ток
Ном. значение 10 А
Расчетный диапазон 0 ... 10 A; +45 ... +60 °C: снижение номинальных значений 2%/K
Отдаваемая активная мощность типичный 240 Вт
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 34 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 2 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,5 мс
При скачке нагрузки с 90 % до 10 % типичный 0,7 мс
Исполнение защиты от перенапряжений < 33 В
Порог срабатывания при ограничении тока типичный 16 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Типичный 12,6 А
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,8 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Нет
Допуск для судостроения -
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс А
Для ограничения сетевых гармоник -
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации 0 ... 60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 70 мм
Высота корпуса 125 мм
Глубина корпуса 120 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,75 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Среднее время между отказами (MTBF) при 40 °C 2 333 396 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1334-1LB00
Каталог ID KT10-PH
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,750 Кг
Вид продуктов 1-phase, 24 V DC
Производитель Siemens
Ценовая Группа 583
Группа Продукта 4219
Размер упаковки 13,00 x 14,00 x 8,00
Единицы Измерения 1 шт.
Описание Продукта SITOP PSU100L 24 V/10 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/10 A
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1334-1LB00
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 150 дней
