6EP1935-6MD11
23 243 ₽

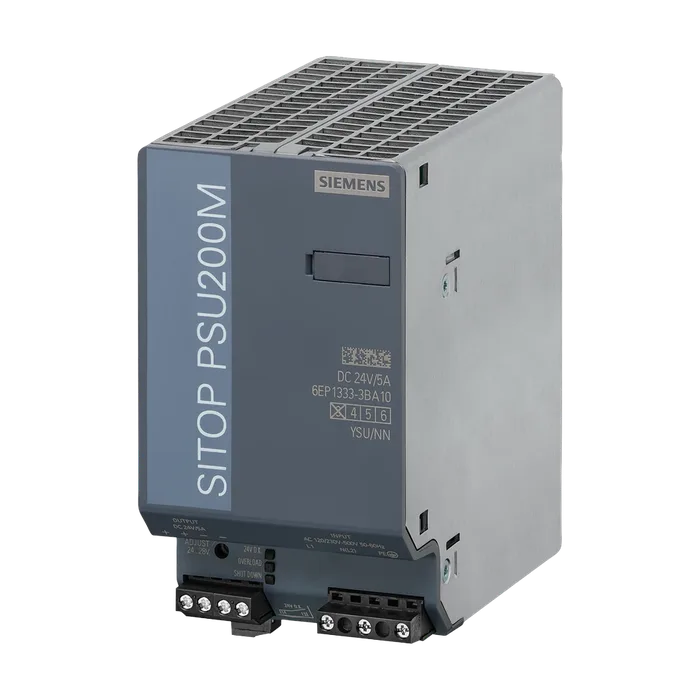

SITOP источник питания Siemens 6EP1333-3BA10
Доступен к заказу
SITOP источник питания Siemens 6EP1333-3BA10
SITOP PSU200M/1-2AC/DC24B/5A SITOP, стабилизированный блок питания PSU200M 5 A, вход: ~120/230-500 В, выход: =24 В/5 A *Сертификат о взрывозащите более недоступен*
21 877 ₽ С НДС
Код товара: 6EP13333BA10
Доступен к заказу
01
Описание
SITOP PSU200M/1-2AC/DC24B/5A SITOP, стабилизированный блок питания PSU200M 5 A, вход: ~120/230-500 В, выход: =24 В/5 A *Сертификат о взрывозащите более недоступен*
Вид сети "Интернет" на базе электросети 1- и 2-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Настройка с помощью переключателя на устройстве; пуск начиная с Ue > 90/180 В
Напряжение питания
1 при переменном токе 120 ... 230 В
2 при переменном токе 230 ... 500 В
Входное напряжение
1 при переменном токе 85 ... 264 В
2 при переменном токе 176 ... 550 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению 1300 V пик, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В, тип. 150 мс при Ue = 400 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 25 мс
Условия эксплуатации буферизации отключения сети при Ue = 120/230 В, тип. 150 мс при Ue = 400 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 2,2 А
При ном. значении входного напряжения 230 В 1,2 А
При ном. значении входного напряжения 500 В 0,61 А
Ограничение тока тока включения при 25 °C макс. 35 А
Значение I2t макс. 1,7 A²·s
Исполнение устройства защиты T 3,15 A (недоступно)
В сетевом проводе рекомендованный LS-переключатель при однофазном режиме работы: начиная с 6 A (10 A) характеристика C (B); требуется при двухфазной эксплуатации: LS-переключатель двухполюсного подключения или силовой выключатель 3RV2011-1EA10 (настройка 3,8 A) или 3RV2711-1ED10 (UL 489) при 230 В; 3RV2011-1DA10 (настройка 3 A) или 3RV2711-1DD10 (UL 489) при 400/500 В
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного напряжения 3 %
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 50 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 24 ... 28,8 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 3 %
Время задержки срабатывания макс. 1 s
Время нарастания напряжения выходного напряжения
Типичный 50 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 5 А
Отдаваемая активная мощность типичный 120 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 15 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 25 мс
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 6 А
Характеристика изделия
Параллельное соединение оборудования Да; переключаемая характеристика
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 17 Вт
На холостом ходу макс. 4 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 3 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 2 мс
При скачке нагрузки с 100 % до 50 % типичный 2 мс
Время регулирования
Макс. 5 мс
Исполнение защиты от перенапряжений < 35 В
Порог срабатывания при ограничении тока типичный 6 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания выборочная характеристика при постоянном токе ок. 5,5 A или отключение с сохранением
Действующее значение
Типичный 6 А
Исполнение индикатора для перегрузки и коротких Светодиод жёлтый для "Перегрузки", светодиод красный для
Замыканий "отключения с сохранением"
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,25 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259, cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции; пуск протестирован при -40 °C с номинальным напряжением
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,2 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 2,5 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,14 ... 1,5 мм²
Ширина корпуса 70 мм
Высота корпуса 125 мм
Глубина корпуса 121 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Буферный модуль
Среднее время между отказами (MTBF) при 40 °C 1 123 973 ч
Прочие указания Технические характеристики соответствуют при номинальных
Артикул 6EP1333-3BA10
Каталог ID KT10-PE
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,600 Кг
Вид продуктов 1- and 2-phase, 24 V DC
Производитель Siemens
Ценовая Группа 581
Группа Продукта 4213
Размер упаковки 15,00 x 14,00 x 9,00
Единицы Измерения 1 шт.
Описание Продукта SITOP, стабилизированный блок питания PSU200M 5 A, вход: ~120/230-500 В, выход: =24 В/5 A *Сертификат о взрывозащите более недоступен*
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1333-3BA10
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
