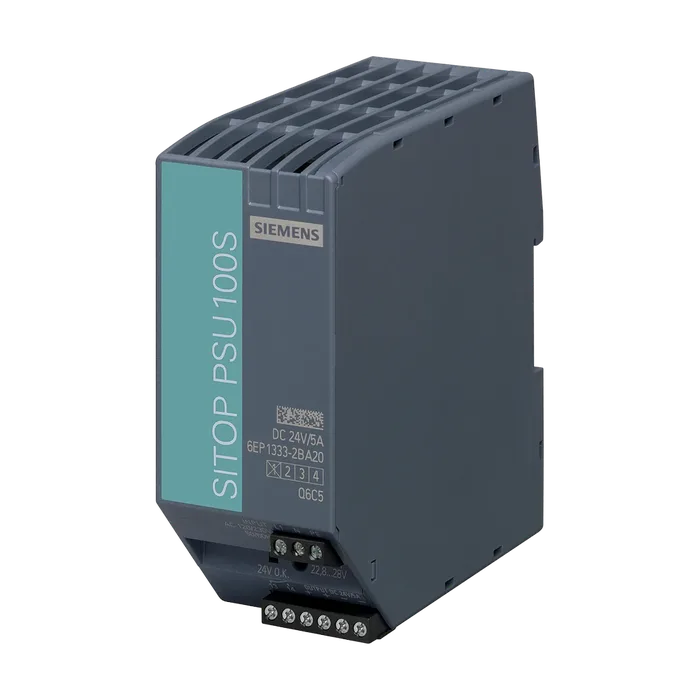

SITOP источник питания Siemens 6EP1333-2BA20
Доступен к заказу
SITOP источник питания Siemens 6EP1333-2BA20
SITOP PSU100S/1AC/DC24B/5A SITOP, стабилизированный блок питания PSU100S 24 V/5 A, вход: ~120/230 В, выход: =24 В/5 A *Сертификат о взрывозащите более недоступен*
16 697 ₽ С НДС
Код товара: 6EP13332BA20
Доступен к заказу
01
Описание
SITOP PSU100S/1AC/DC24B/5A SITOP, стабилизированный блок питания PSU100S 24 V/5 A, вход: ~120/230 В, выход: =24 В/5 A *Сертификат о взрывозащите более недоступен*
Вид сети "Интернет" на базе электросети 1-фазный переменный ток
Напряжение питания при переменном токе
Исходное значение Автоматическое переключение диапазона
Напряжение питания
1 при переменном токе ном. значение 120 В
2 при переменном токе ном. значение 230 В
Входное напряжение
1 при переменном токе 85 ... 132 В
2 при переменном токе 170 ... 264 В
Исполнение входа широкодиапазонный вход Нет
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 93/187 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 120 В 2,34 А
При ном. значении входного напряжения 230 В 1,36 А
Ограничение тока тока включения при 25 °C макс. 40 А
Значение I2t макс. 1 A²·s
Исполнение устройства защиты T 3,15 A/250 В (недоступно)
В сетевом проводе рекомендованный LS-переключатель: с 6 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 1 %
Остаточная пульсация
Макс. 150 мВ
Типичный 30 мВ
Пик напряжения
Макс. 240 мВ
Типичный 140 мВ
Регулируемое выходное напряжение 22,8 ... 28 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения с помощью потенциометра
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении отклонение напряжения Ua < 3 %
Время задержки срабатывания макс. 0,3 s
Время нарастания напряжения выходного напряжения
Типичный 15 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 6 A; 6 A до +45 °C; +60 ... +70 °C: снижение номинальных значений 1,6%/K
Отдаваемая активная мощность типичный 144 Вт
Кратковременный ток перегрузки
При коротком замыкании в режиме разгона типичный 18 А
При коротком замыкании в рабочем режиме типичный 18 А
Допустимая длительность макс. тока
При коротком замыкании в режиме разгона 800 мс
При коротком замыкании в рабочем режиме 800 мс
Характеристика изделия
Параллельное соединение оборудования Да
Число параллельно подключенных устройств для увеличения мощности 2
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 16 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 1 мс
При скачке нагрузки с 90 % до 10 % типичный 1 мс
Исполнение защиты от перенапряжений в случае внутренней ошибки Ua < 33 B
Порог срабатывания при ограничении тока 6 ... 7,1 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Характеристика при постоянном токе
Действующее значение
Типичный 7,1 А
Перегрузочная способность по току в штатном режиме допускает перегрузку до 150 % номинального тока Ia до 5 с/мин
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,4 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259, cCSAus (CSA C22.2 No. 60950-1, UL 60950-1)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Нет
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения BV, DNV GL
Общество классификации судов
Bureau Veritas (BV) Да
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов Сигналы оповещения: 2 винтовых зажима для 0,5 ... 2,5 мм²
Для сигнального контакта 2 винтовых зажимов для 0,5 ... 2,5 мм²
Ширина корпуса 50 мм
Высота корпуса 125 мм
Глубина корпуса 120 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,5 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Буферный модуль
Механические принадлежности Табличка маркировки прибора 20 мм × 7 мм, светло-бирюзовый 3RT1900-1SB20
Среднее время между отказами (MTBF) при 40 °C 1 998 441 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1333-2BA20
Каталог ID KT10-PE
Код группы R315
Товарный код 85044083
Вес Нетто (Кг) 0,400 Кг
Вид продуктов 1-phase, 24 V DC
Производитель Siemens
Ценовая Группа 582
Группа Продукта 4207
Размер упаковки 14,00 x 13,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SITOP PSU100S 24 V/5 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В, ВЫХОД: =24 В/5 A
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1333-2BA20
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 10 дней
