SITOP источник питания Siemens 6EP1332-5BA20
Доступен к заказу

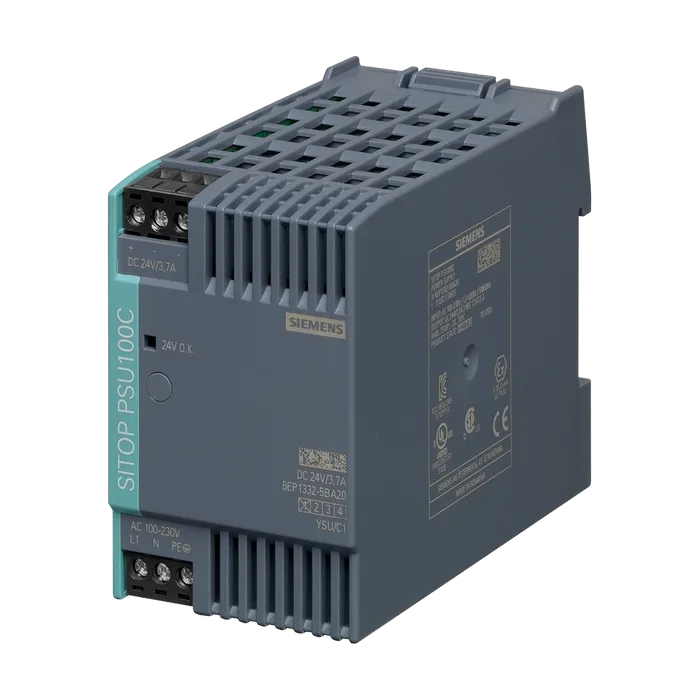

SITOP источник питания Siemens 6EP1332-5BA20
SITOP PSU100C/1ACDC/DC24B/4A/NECCLASS2 SITOP, стабилизированный блок питания PSU100C 24 V/3.7 A, вход: ~120-230 В (=110-300 В), выход: =24 В/3.7 A, ограничение выхода NEC Class 2 *Сертификат о взрывозащите более недоступен*
10 162,13 ₽ С НДС
Код товара: 6EP13325BA20
Доступен к заказу
01
Описание
SITOP PSU100C/1ACDC/DC24B/4A/NECCLASS2 SITOP, стабилизированный блок питания PSU100C 24 V/3.7 A, вход: ~120-230 В (=110-300 В), выход: =24 В/3.7 A, ограничение выхода NEC Class 2 *Сертификат о взрывозащите более недоступен*
Вид сети "Интернет" на базе электросети 1-фазный постоянный или переменный ток
Напряжение питания при переменном токе
Мин. ном. значение 100 В
Макс. ном. значение 230 В
Исходное значение 85 В
Конечное значение 264 В
Входное напряжение
При постоянном токе 110 ... 300 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению 2,3 x Ue ном, 1,3 мс
Условия эксплуатации буферизации отключения сети при Ue = 230 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 230 В
Частота сети
1 ном. значение 50 Гц
2 ном. значение 60 Гц
Частота сети 47 ... 63 Гц
Входной ток
При ном. значении входного напряжения 100 В 1,88 А
При ном. значении входного напряжения 230 В 0,95 А
Ограничение тока тока включения при 25 °C макс. 30 А
Значение I2t макс. 3 A²·s
Исполнение устройства защиты внутри
В сетевом проводе рекомендованный LS-переключатель: с 16 A характеристика B или с 10 A характеристика C
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 200 мВ
Типичный пик напряжения 90 мВ
Макс. 300 мВ
Типичный 60 мВ
Функция изделия выходное напряжение регулируется Нет
Способ регулирования выходного напряжения -
Исполнение индикатора для штатного режима работы Светодиод зелёный для напряжения на выходе O. K.
Характеристика выходного напряжения при включении отклонение напряжения Ua ок. 1 %
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Типичный 500 мс
Выходной ток
Ном. значение 3,7 А
Расчетный диапазон 0 ... 3,7 A; +50 ... +70 °C: снижение номинальных значений 3,5%/K; при +70 °C Ia ном. 1,1 A
Отдаваемая активная мощность типичный 89 Вт
Характеристика изделия
Параллельное соединение оборудования Нет
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 14 Вт
На холостом ходу макс. 0,75 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 3 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 4 мс
При скачке нагрузки с 90 % до 10 % типичный 4 мс
Исполнение защиты от перенапряжений да, согласно EN 60950-1
Порог срабатывания при ограничении тока типичный 4 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий Электронное отключение, самостоятельный повторный запуск
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 0,4 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273, NEC class 2 (по UL 1310)
Допуск CSA Да; cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-Recognized (UL 60950, CSA C22.2 No. 60950), File E151273, NEC class 2 (по UL 1310)
CCSAus, класс 1, раздел 2 Нет
Сертификат соответствия
NEC Class 2 Да
Допуск ULhazloc Нет
Допуск FM Нет
Вид сертификации сертификат CB Да
Сертификат соответствия
Допуск EAC Да
Сертификат соответствия допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Bureau Veritas (BV) Нет
Регистр судоходства Ллойда (LRS) Нет
Nippon Kaiji Kyokai (NK) Нет
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник EN 61000-3-2
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -20 ... +70 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе L, N, PE: съёмный винтовой зажим для 1 x 0,5 ... 2,5 мм²
На выходе +: 1 винтовой зажим для 0,5 ... 2,5 мм²; -: 2 винтовых зажима для 0,5 ... 2,5 мм²
Для вспомогательных контактов -
Ширина корпуса 52,5 мм
Высота корпуса 80 мм
Глубина корпуса 100 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,32 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Съемная пружинная клемма 6EP1971-5BA00
Среднее время между отказами (MTBF) при 40 °C 2 776 544 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1332-5BA20
Каталог ID KT10-PH
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,320 Кг
Вид продуктов 1-phase, 24 V DC
Производитель Siemens
Ценовая Группа 583
Группа Продукта 4202
Размер упаковки 10,00 x 11,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SITOP PSU100C 24 V/3,7 A, СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ, ВХОД: ~120/230 В(=110-300 В), ВЫХОД: =24 В/3,7 A, ВЫХОД ОГРАНИЧЕН СОГЛАСНО NEC CLASS 2
Страна происхождения Румыния
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1332-5BA20
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
