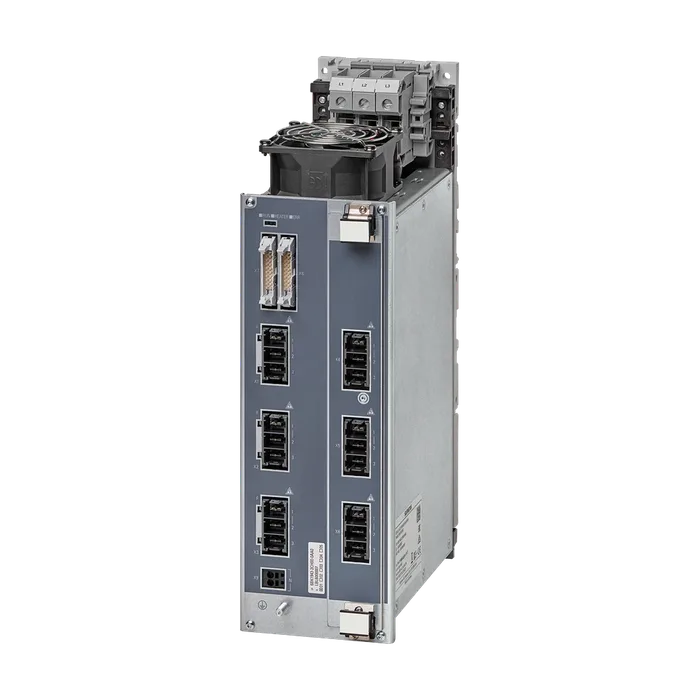

Аксессуар Siemens 6BK1943-2CH00-0AA0
Доступен к заказу
Аксессуар Siemens 6BK1943-2CH00-0AA0
SIPLUS HCS4300, модуль POM4320 Highend для панельного монтажа (IEC). Силовой выходной модуль для монтажа на задней панели шкафа управления. С 6 выходами каждый макс. 15360 Вт (для режима работы полуволнового управления: в зависимости от пускового тока ограничения нагрузки до макс. 6400 Вт)
По запросу
Код товара: 6BK19432CH000AA0
Доступен к заказу
01
Описание
SIPLUS HCS4300, модуль POM4320 Highend для панельного монтажа (IEC). Силовой выходной модуль для монтажа на задней панели шкафа управления. С 6 выходами каждый макс. 15360 Вт (для режима работы полуволнового управления: в зависимости от пускового тока ограничения нагрузки до макс. 6400 Вт)
Обозначение типа продукта Высокопроизводительный POM4320
Вид крепления Монтаж на тыльной стенке
Монтажное положение вертикальная установка
Вид вентиляции собственная вентиляция
Вид напряжения питания перем. ток
Расчетное значение (AC) 230 V; фаза - нейтральный проводник
Относительный отрицательный допуск 10 %
Относительный положительный допуск 30 %
Расчетное значение 2 (перем. тока) 277 V; фаза - нейтральный проводник
Относительный отрицательный допуск 25 %
Относительный положительный допуск 8 %
Расчетное значение 3 (перем. тока) 400 V; Фаза - фаза
Относительный отрицательный допуск 10 %
Относительный положительный допуск 30 %
Расчетное значение 4 (перем. тока) 480 V; Фаза - фаза
Относительный отрицательный допуск 25 %
Относительный положительный допуск 8 %
Сетевая частота
Номинальное значение 50 Гц Да
Номинальное значение 60 Гц Да
Относительный симметричный допуск 5 %
Перемыкание при отказе сетевого питания и отключении напряжения
Время повторной готовности после отказа сети, тип. 1 s
Соединения
Исполнение электрического соединения для Клемма 3-полюсная + N + PE
Напряжения питания
Подсоединяемые сечения одного провода 1x (1,5 ... 50 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1x (1,5 ... 35 мм²)
Подсоединяемые сечения для проводов AWG 1x (16 ... 1)
Поперечное сечение провода N 1 x (0,2 ... 2,5 мм²)
Исполнение электроснабжения электронного оборудования Питание через CIM
Принятая активная мощность, макс. 10 Вт
Вид нагрузки омическая нагрузка
Нагружаемость по мощности, макс. 76,8 kW; При 400 В перем. тока
При межфазном соединении с вентилятором при 40°C, макс. 76,8 kW; При 400 В перем. тока
При фазном соединении с вентилятором при 40°C, макс. 44,16 kW; При 230 В перем. тока
Коммутационная способность по току на фазу, макс. 105 A; 90 А (UL)
Устойчивость к кратковременным токовым нагрузкам (SCCR) согласно UL 508A 100 кА
Управление нагревательными элементами
Полупериодное управление Да
Плавный пуск Да
Передний фронт фазы Да
Способ подключения нагрузки
Соединение звездой с нейтралью (1-фазное) Да
Соединение разомкнутым треугольником (1- фазное) Да; Предохранитель обратного контура - опционально
Соединение в замкнутый треугольником (2- фазное) Да; Автотрансформаторная схема
Соединение замкнутым треугольником (3- фазное) Да
Соединение звездой без нейтрали (2-фазное) Да; Автотрансформаторная схема
Соединение звездой без нейтрали (3-фазное) Да
2-полюсная коммутация Да; Фаза - фаза
Предварительная уставка
Процентов Да
Ватт Да
Мощность подогрева
Вид выходов 6; Возможна параллельная коммутация 2 аналоговых входов
Количество нагревательных элементов на каждый выход, макс. 5
Выходное напряжение для мощности подогрева 230 В
Выходное напряжение 2 для мощности подогрева 277 В
Выходное напряжение 3 для мощности подогрева 400 В
Выходное напряжение 4 для мощности подогрева 480 В
Нагружаемость по мощности на выход, мин. 1 200 W; При 400 В перем. тока
Нагружаемость по мощности на выход, макс. 12 800 W; При 400 В перем. тока
Для нагревательных элементов с большим током включения, макс. 6 000 W; При 400 В перем. тока
Выходной ток для мощности нагрева 32 A; макс.
Значение плавления I2t 250 A²·s
Исполнение защиты от короткого замыкания на выход Плавкий предохранитель 32 А
Исполнение защиты от перенапряжения Диод Transil
Соединения
Исполнение электрического подсоединения на штекерная клемма, 3-пол., с рычажковым зажимом, втычная
Выходе для нагревания и вентилятора
Подсоединяемые сечения одного провода 1x (0,75 ... 16 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1x (0,75 ... 16 мм²)
Подсоединяемые сечения для проводов AWG многопроводных 1x (18 ... 4)
Интерфейсы/тип шины системный интерфейс
Количество индикаций состояния 9
Светодиод индикации состояния Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = ошибки на канал
Диагностическая функция Диагноз напряжения и тока
Диагностика
Срабатывание предохранителя Да
Потеря нагрузки Да
Ошибка симистора Да
Порог отключения, внутренняя температура устройства Да
Параллельно включаемые нагревательные элементы Да
Ошибка вращающегося поля Да
Ошибка связи Да
Электропитание не подключено Да
Сетевое напряжение вне допустимого диапазона Да
Частота вне допустимого диапазона Да
Чрезмерно высокий ток утечки Да
Функции контроля
Контроль температуры Да
Исполнение контроля температуры Термистор
Функции измерения
Измерение напряжения Да
Регистрация тока Да
Регистрация тока утечки Да; При 2-полюсной коммутации
Исполнение разделения потенциала Оптопара и защитное полное сопротивление между основной цепью тока и PELV
Между выходами Нет
Категория перенапряжения III
Степень загрязнения 2
Излучение помех ЭМС Граничное значение по IEC 61000-6-4:2007 + A1:2011
Электростатический разряд в соответствии с IEC 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
Привязанный к полю ввод помех в соответствии с IEC 61000-4-3 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 Линии электропитания 2 кВ, силовые линии 2 кВ
Привязанный к линии ввод помех через импульсное на линиях питания и силовых линиях: 1 кВ симметрично, 2 кВ
Перенапряжение в соответствии с IEC 61000-4-5 несимметрично
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 10 V (0,15 ... 80 MHz)
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
RCM (ранее C-TICK) Да
Допуск КС Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай Да
Условное обозначение согласно МЭК 81346-2 (2009) Q
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин. -25 °C
Хранение, макс. 70 °C
Транспортировка, мин. -25 °C
Транспортировка, макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 860 hPa
Эксплуатация, макс. 1 080 hPa
Хранение, мин. 660 hPa
Хранение, макс. Высота при эксплуатации относительно уровня моря 1 080 hPa
Высота места установки над уровнем моря, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация при 25 °C, макс. 95 %
Эксплуатация при 50 °C, макс. 50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Устойчивость к вибрации во время хранения по IEC 60068-2-6 5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость во время эксплуатации по IEC 60068-2-27 15 г / 11 мс / 3 удара/ось
Ударостойкость во время хранения по IEC 60068-2-29 25 г / 6 мс, 1 000 ударов/ось
Ширина 104 мм
Высота 344 мм
Глубина 217 мм
Артикул 6BK1943-2CH00-0AA0
Каталог ID ES-NB1
Код группы R151
Товарный код 85371098
Вес Нетто (Кг) 5,000 Кг
Вид продуктов Power Output Module (POM)
Производитель Siemens
Ценовая Группа 2AP
Группа Продукта X0FG
Размер упаковки 337,00 x 412,00 x 130,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HCS4300, модуль POM4320 Highend для панельного монтажа (IEC). Силовой выходной модуль для монтажа на задней панели шкафа управления. С 6 выходами каждый макс. 15360 Вт (для режима работы полуволнового управления: в зависимости от пускового тока ограничения нагрузки до макс. 6400 Вт)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6BK1943-2CH00-0AA0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2024
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 10 дней
