Контроллер SICAM Siemens 6BK1942-2CA00-0AA1
Доступен к заказу

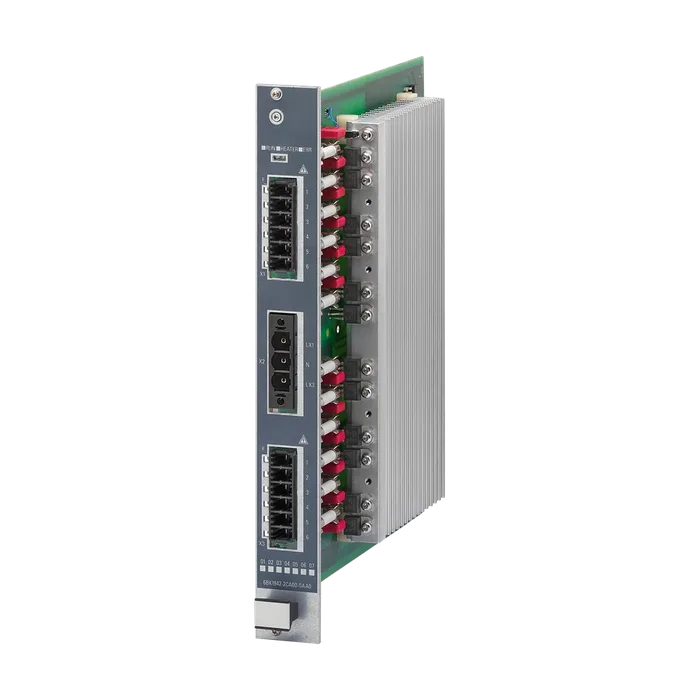

Контроллер SICAM Siemens 6BK1942-2CA00-0AA1
SIPLUS HCS4220 POM4220 MIDRANGE, силовой модуль средней мощности c контролем фазового угла (POM). 12 силовых выходов с макс. нагрузкой 4432 Вт (в зависимости от пускового тока источника, ограничение может быть макс. 1600 Вт)
6 473 ₽ −19% 5 242 ₽ С НДС
Код товара: 6BK19422CA000AA1
Доступен к заказу
01
Описание
SIPLUS HCS4220 POM4220 MIDRANGE, силовой модуль средней мощности c контролем фазового угла (POM). 12 силовых выходов с макс. нагрузкой 4432 Вт (в зависимости от пускового тока источника, ограничение может быть макс. 1600 Вт)
Обозначение типа продукта POM4220 фазовая отсечка Midrange
Вид крепления Винтовое крепление на стойке
Монтажное положение вертикальная установка
Вид вентиляции Самовентиляция и принудительная вентиляция
Вид напряжения питания перем. ток
Расчетное значение (AC) 230 V; фаза - нейтральный проводник
Относительный отрицательный допуск 10 %
Относительный положительный допуск 30 %
Расчетное значение 2 (перем. тока) 277 V; фаза - нейтральный проводник
Относительный отрицательный допуск 25 %
Относительный положительный допуск 8 %
Сетевая частота
Номинальное значение 50 Гц Да
Номинальное значение 60 Гц Да
Относительный симметричный допуск 5 %
Перемыкание при отказе сетевого питания и отключении напряжения
Время повторной готовности после отказа сети, тип. 1 s
Соединения
Исполнение электрического соединения для штекерная клемма, 3-пол., с пружинным зажимом, втычная
Напряжения питания
Подсоединяемые сечения одного провода 1x (0,75 ... 16 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1x (0,75 ... 16 мм²)
Подсоединяемые сечения для проводов AWG 1x (18 ... 4)
Исполнение электроснабжения электронного оборудования Питание через стойку
Принятая активная мощность, макс. 1 Вт
Вид нагрузки омическая нагрузка
Нагружаемость по мощности, макс. 29,4 kW; При 230 В перем. тока
При фазном соединении с вентилятором при 40°C, макс. 29,4 kW; При 230 В перем. тока
При фазном соединении без вентилятора при 40°C, макс. 7,3 kW; При 230 В перем. тока
Коммутационная способность по току на фазу, макс. 64 А
Устойчивость к кратковременным токовым нагрузкам (SCCR) согласно UL 508A 100 кА
Управление нагревательными элементами
Полупериодное управление Да
Плавный пуск Да
Передний фронт фазы Да
Способ подключения нагрузки
Соединение звездой с нейтралью (1-фазное) Да
Соединение разомкнутым треугольником (1- фазное) Нет
Соединение в замкнутый треугольником (2- фазное) Нет
Соединение замкнутым треугольником (3- фазное) Нет
Соединение звездой без нейтрали (2-фазное) Нет
Соединение звездой без нейтрали (3-фазное) Нет
2-полюсная коммутация Нет
Предварительная уставка
Процентов Да
Ватт Нет
Мощность подогрева
Вид выходов 12
Количество нагревательных элементов на каждый выход, макс. 1
Выходное напряжение для мощности подогрева 230 В
Выходное напряжение 2 для мощности подогрева 277 В
Нагружаемость по мощности на выход, мин. 60 W; При 230 В перем. тока
Нагружаемость по мощности на выход, макс. 3 680 W; При 230 В перем. тока
Для нагревательных элементов с большим током включения, макс. 1 600 W; При 230 В перем. тока
Выходной ток для мощности нагрева 16 A; макс.
Значение плавления I2t 20 A²·s
Исполнение защиты от короткого замыкания на выход плавкий предохранитель 16 А
Исполнение защиты от перенапряжения Диод Transil
Соединения
Исполнение электрического подсоединения на штекерная клемма, 6-полюсная, с пружинным зажимом, втычная
Выходе для нагревания и вентилятора
Подсоединяемые сечения одного провода 1 x (0,2 ... 10 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1 x (0,25 ... 6 мм²)
Подсоединяемые сечения для проводов AWG многопроводных 1 x (24 ... 8)
Интерфейсы/тип шины системный интерфейс
Количество индикаций состояния 15
Светодиод индикации состояния Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = ошибки на канал
Диагностическая функция Диагностика напряжения
Диагностика
Срабатывание предохранителя Да
Потеря нагрузки Да
Ошибка симистора Да
Порог отключения, внутренняя температура устройства Да
Параллельно включаемые нагревательные элементы Нет
Ошибка вращающегося поля Нет
Ошибка связи Да
Электропитание не подключено Да
Сетевое напряжение вне допустимого диапазона Нет
Частота вне допустимого диапазона Да
Чрезмерно высокий ток утечки Нет
Функции контроля
Контроль температуры Да
Исполнение контроля температуры Термистор
Функции измерения
Измерение напряжения Нет
Регистрация тока Нет
Регистрация тока утечки Нет
Исполнение разделения потенциала Оптопара и защитное полное сопротивление между основной цепью тока и PELV
Между выходами Нет
Категория перенапряжения III
Степень загрязнения 2
Излучение помех ЭМС Граничное значение по IEC 61000-6-4:2007 + A1:2011
Электростатический разряд в соответствии с IEC 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
Привязанный к полю ввод помех в соответствии с IEC 61000-4-3 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 Линии электропитания 2 кВ, силовые линии 2 кВ
Привязанный к линии ввод помех через импульсное перенапряжение в соответствии с IEC 61000-4-5 Линии питания и силовые: 1 кВ симметрично, 2 кВ несимметрично
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 10 V (0,15 ... 80 MHz)
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
RCM (ранее C-TICK) Да
Допуск КС Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай Да
Условное обозначение согласно МЭК 81346-2 (2009) Q
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин. -25 °C
Хранение, макс. 70 °C
Транспортировка, мин. -25 °C
Транспортировка, макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 860 hPa
Эксплуатация, макс. 1 080 hPa
Хранение, мин. 660 hPa
Хранение, макс. 1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация при 25 °C, макс. 95 %
Эксплуатация при 50 °C, макс. 50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Устойчивость к вибрации во время хранения по IEC 60068-2-6 Испытание на ударную нагрузку 5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г
Ударостойкость во время эксплуатации по IEC 60068-2-27 15 г / 11 мс / 3 удара/ось
Ударостойкость во время хранения по IEC 60068-2-29 25 г / 6 мс, 1 000 ударов/ось
Ширина 36 мм
Высота 285 мм
Глубина 281 мм
Артикул 6BK1942-2CA00-0AA1
Каталог ID ES-NB1
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 1,500 Кг
Вид продуктов Power Output Module (POM)
Производитель Siemens
Ценовая Группа 2AP
Группа Продукта X0FG
Размер упаковки 312,00 x 374,00 x 107,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HCS4220 POM4220 MIDRANGE силовой модуль средней мощности c контролем фазового угла (POM). 12 силовых выходов с макс. нагрузкой 4432Вт (в зависимости от пускового тока источника, ограничение может быть макс. 1600Вт)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6BK1942-2CA00-0AA1
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2024
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 10 дней
