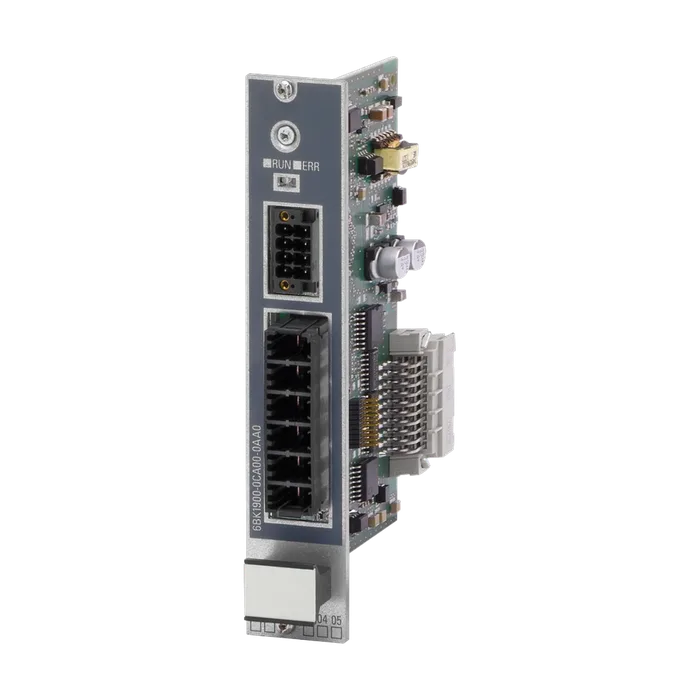

SIPLUS HCS4000, модуль ввода/вывода U/I для измерения напряжения и тока для: -компенсации по напряжению для SIPLUS HCS4200 - мониторинга фазы тока - мониторинга основного напряжения
По запросу
Код товара: 6BK19000CA000AA0
Доступен к заказу
01
Описание
SIPLUS HCS4000, модуль ввода/вывода U/I для измерения напряжения и тока для: -компенсации по напряжению для SIPLUS HCS4200 - мониторинга фазы тока - мониторинга основного напряжения
Режим работы для регистрации результатов измерения
Рабочая частота, мин.50 Гц
Рабочая частота, макс.60 Гц
Измерительные входы для напряжения
Диапазон измерения напряжения, мин.230 В
Диапазон измерения напряжения, макс.480 В
Относительная точность измерения напряжения0,5 %
Исполнение электрического соединения на измерительных входах для напряженияштекерная клемма, 6-полюсная, с пружинным зажимом, втычная
Подсоединяемые сечения одного провода1 x (0,2 ... 10 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил1 x (0,25 ... 6 мм²)
Подсоединяемые сечения для проводов AWG1 x (24 ... 8)
Измерительные входы для тока
Диапазон измерения тока, мин.0 А
Диапазон измерения тока, макс.5 А
Относительная точность измерения тока0,5 %
Исполнение электрического соединения на измерительных входах для токаштекерная клемма, 8-полюсная, с пружинным зажимом, втычная
Подсоединяемые сечения одного провода1 x (0,2 ... 1,5 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил1 x (0,2 ... 1,5 мм²)
Подсоединяемые сечения для проводов AWG1x (24 ... 16)
Категория перенапряженияIII
Степень загрязнения2
Излучение помех ЭМСГраничное значение по IEC 61000-6-4:2007 + A1:2011
Электростатический разряд в соответствии с IEC 61000-4-24 кВ контактный разряд / 8 кВ воздушный разряд
Привязанный к полю ввод помех в соответствии с IEC 61000-4-310 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-42 кВ сигнальные провода
Привязанный к линии ввод помех через импульсноеИзмерительные входы напряжения: 1 кВ симметрично, 2 кВ
Перенапряжение в соответствии с IEC 61000-4-5несимметрично
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-610 V (0,15 ... 80 MHz)
Степень защиты IPIP20
Маркировка CEДа
Допуск ULДа
RCM (ранее C-TICK)Да
Допуск КСДа
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) КитайДа
Условное обозначение согласно МЭК 81346-2 (2009)K
Температура окружающей среды при эксплуатации
Мин.0 °C
Макс.55 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-25 °C
Хранение, макс.70 °C
Транспортировка, мин.-25 °C
Транспортировка, макс.70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин.860 hPa
Эксплуатация, макс.1 080 hPa
Хранение, мин.660 hPa
Хранение, макс.1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Относительная влажность воздуха
Эксплуатация при 25 °C, макс.95 %
Эксплуатация при 50 °C, макс.50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-610 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Устойчивость к вибрации во время хранения по IEC 60068-2-65 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость во время эксплуатации по IEC 60068-2-2715 г / 11 мс / 3 удара/ось
Ударостойкость во время хранения по IEC 60068-2-2925 г / 6 мс, 1 000 ударов/ось
Ширина27 мм
Высота141 мм
Глубина110 мм
Артикул6BK1900-0CA00-0AA0
Каталог IDES-NB1
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,150 Кг
Вид продуктовCentral Interface Module (CIM)
ПроизводительSiemens
Ценовая Группа2AP
Группа ПродуктаX0FG
Размер упаковки150,00 x 250,00 x 50,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS HCS4000 модуль ввода/вывода U/I для измерения напряжения и тока для: -компенсации по напряжению для SIPLUS HCS4200 - мониторинга фазы тока - мониторинга основного напряжения
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6BK1900-0CA00-0AA0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2024
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
