Панель оператора SIMATIC Siemens 6AV6644-2AB01-2AX0
Доступен к заказу

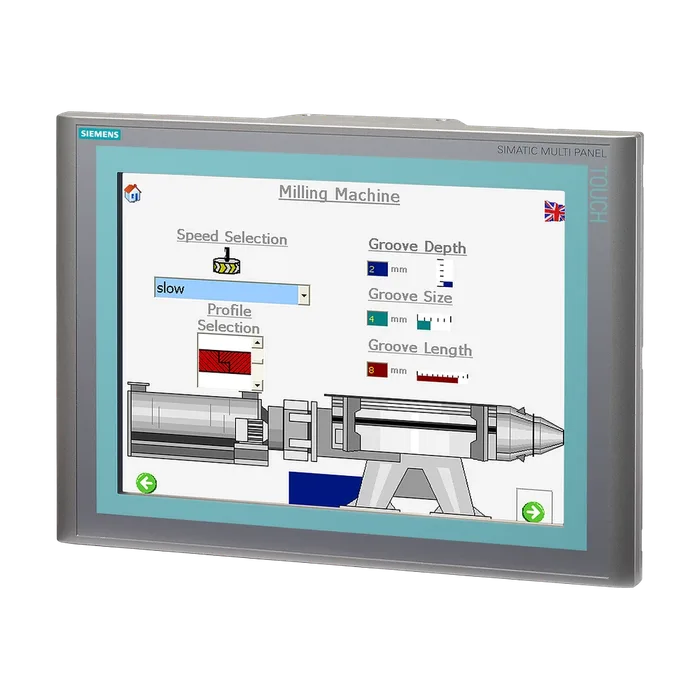

Панель оператора SIMATIC Siemens 6AV6644-2AB01-2AX0
SIMATIC, сенсорная мультипанель оператора MP 377 PRO 15" TOUCH, ос WINDOWS CE 5.0, 15-дюймовый цветной TFT-дисплей, 12 МБ памяти пользователя, настройка в среде WinCC FLEXIBLE 2007
1 832 840 ₽ С НДС
Код товара: 6AV66442AB012AX0
Доступен к заказу
01
Описание
SIMATIC, сенсорная мультипанель оператора MP 377 PRO 15" TOUCH, ос WINDOWS CE 5.0, 15-дюймовый цветной TFT-дисплей, 12 МБ памяти пользователя, настройка в среде WinCC FLEXIBLE 2007
Обозначение типа продукта MP377 PRO
Конфигурация, выполняемая на заказ Нет
Модель дисплея TFT
Диагональ экрана 15 in
Цветной дисплей Да
Число цветов 65 536
Разрешение (пикселей)
Горизонтальное разрешение 1 024 pixel
Вертикальное разрешение 768 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Элементы управления Сенсорный экран
Клавиатура
Функциональные клавиши
Число функциональных клавиш 0
Число функциональных клавиш со светодиодами 0
Системные клавиши Нет
Кол-во системных клавиш 0
Цифровая клавиатура Да
Буквенно-цифровая клавиатура Да
Шестнадцатеричная клавиатура Да
Сенсорное управление
Исполнение в виде сенсорного экрана Да; аналоговый, резистивный
Способ присоединения
Тип подключения мыши/клавиатуры/устройства для считывания штриховых кодов USB/USB/USB
Монтажное положение вертикальная установка
Максимально допустимый угол наклона без принудительной вентиляции 45°
Вид напряжения питания DC
Потребление тока (номинальное) 1,8 А
Импульс тока при включении I²t 0,5 A²·s
Потребляемая активная мощность, тип. 41 Вт
Вид запоминающего устройства Флэш-память/ОЗУ
Подходящее ЗУ для пользовательских данных 12 288 kbyte
Часы
Тип Аппаратные часы, с буферизацией, синхронизацией
Буферные Да; по Goldkap в течение мин. 6 недель
Синхронизируемые Да
Интерфейсы/тип шины 1 x RS 422, 1 x RS 485, 2 x Ethernet (RJ45)
Число интерфейсов Industrial Ethernet 2
Число интерфейсов RS 485 1
Число интерфейсов RS 422 1
Число USB-разъемов 2; соответственно до макс. 1 ГБ
Слот для карты CF-Card 1 x слот для карты CF-Card
Слот для мультимедийной карты/карты памяти SD Card 1x разъем для Multimedia Card, до макс. 128 МБ
С программными интерфейсами Нет
PROFIsafe Нет
EtherNet/IP Да
Протоколы (Ethernet)
Протоколы (оконечное соединение)
Sm@rtServer Да
Другие протоколы
Другие системы шин Да
IP (спереди) IP65
IP (сзади) IP65
NEMA (спереди) NEMA 4 (в смонтированном состоянии)
Сертификат соответствия CE, cULus, C-TICK, NEMA 4
CULus Да
Применяется для функций обеспечения безопасности Нет
Применение во взрывоопасной зоне
Зона ATEX 22 Нет
Класс FM I Участок 2 Нет
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 85 %
Предустановленная операционная система Windows CE
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
Инструмент для проектирования WinCC flexible Standard не ниже версии 2008 (заказывается отдельно)
STEP 7 Basic (TIA Portal) Нет
STEP 7 Professional (TIA Portal) Нет
WinCC flexible Compact Нет
WinCC flexible Standard Да
WinCC flexible Advanced Да
WinCC Basic (TIA Portal) Нет
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 5
Языки проекта
Языки проекта 32
Библиотеки Да
Программа планирования задач Да
Вспомогательная система Да
Число символов в информационном тексте 70
Система оповещения
Число классов сообщений 32
Число сообщений 4 000
Битовые сообщения Да
Число битовых сообщений 4 000
Аналоговые сообщения Да
Число аналоговых сообщений 4 000
Сообщения ЦП Да
Системные сообщения HMI Да
Системные сообщения ПЛК Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да
Строк 1
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Индикатор сообщений Да
Первое/последнее значение Да
Управление рецептами
Число рецептур 500
Наборов данных на рецептуру 1 000
Элементов на один набор данных 1 000
Память рецептур Встроенная флэш-память 128 Кбайт, расширяемая
Переменные
Число переменных на устройство 4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008
Число переменных на одно изображение 400
Число переменных 2 000
Начальные значения 2 048
Тип - дата и время 2 048
Предельные значения Да
Мультиплексы Да
Структуры Да
Изображения
Число проектируемых изображений 500
Шаблоны Да
Проектируемый начальный экран Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Текстовые объекты 30 000 текстовых элементов
Полей ввода-вывода на изображение 400
Число полей даты/времени 400
Возврат Да
Графические объекты Растровые изображения, иконки, векторная графика
Иконки 2 000
Комплексные графические объекты
Состояние/управление при SIMATIC S7
Динамические объекты Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки
Число объектов на проект 2 000
Число графиков на одно изображение 20
Методы Тренд/профиль
Строка
Число строк на изображение 20
Ползунок
Число ползунков на одно изображение 20
Индикаторы
Число аналоговых индикаторов на изображение 20
Линии предельных значений Да
Число буквенно-цифровых полей 300
Буквенно-цифровые поля на изображение 400
Число цифровых полей 2 048
Цифровые поля на изображение 400
Число полей ввода пароля 2 048
Число видимых переключателей на проект 400
Видимые переключатели на изображение 400
Невидимые переключатели на изображение 400
Число переключателей состояния на проект 400
Число переключателей состояния на изображение 400
Число многопозиционных переключателей на 400
Проект
Многопозиционный переключателей на изображение 400
Число сигнальных ламп на проект 400
Сигнальных ламп на изображения 400
Атрибуты для динамических объектов
Изменение цвета Да
Перемещение X/Y Да
Затемнение Да
Списки
Число текстовых списков на проект 500
Число текстовых списков на изображение 400
Число элементов в текстовом списке 256
Число графических списков на проект 500
Число графических списков на изображение 400
Число элементов в графическом списке 256
Архивирование
Число архивов на устройство 50
Число точек измерения 50
Число элементов в архиве 50 000
Архив сообщений Да
Архив значений технологических параметров Да
Способы архивирования Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров
Последовательный архив Да
Круговой архив Да
Место сохранения Карта CF-Card, карта SD/MMC, Ethernet
Карта CF-Card Да
Ethernet Да
Формат хранения данных CSV-файл, читаемый, например, MS Excel, MS Access
Внешняя обработка читаемый, например, MS Excel, MS Access и т. д.
Размер архива зависит от свободной памяти на внешней карте/накопителе или от свободной памяти НЖМД через сетевой диск
Онлайн-обработка по кривым
По кривым Нет
Фильтры
Цикличный Да
Допуск Да
Изменение Да
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Экспорт/импорт паролей Да
Поддержка носителей данных
Карта CF-Card Да
Жесткий диск Да
Протоколирование через принтер
Протоколирование/печать Сообщения, отчет (протокол смены), цветная печать, печатная копия
Передача данных (загрузка с носителя/на носитель)
Передача данных проектирования MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных
Интерфейс с технологическим оборудованием
Соединение для управления Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения"
PPI (двухточечное соединение) Да
Сеть PPI Да
Allen Bradley (DF1) Да
Allen Bradley (DF485) Да
Mitsubishi (FX) Да
Mitsubishi (MP4) Да
Telemecanique (Uni-Telway) Да
OMRON (Host Link) Да
Modicon (Modbus RTU) Да
GE-Fanuc (SNP) Да
Функции
Порядок табуляции Да
Вычислительная функция Да
Анимация Да
Специальные инструменты/средства проектирования
Очистка экрана Да
Сенсорная калибровка Да
Резервирование/восстановление вручную Да
Моделирование Да
Переключение устройств Да
Функция передачи данных Delta-Transfer Да
Функция контроля аккумуляторной батареи и ОЗ Да
Возможность расширения/открытость
Программа Open Platform Да
Периферийные устройства Принтер, карт-ридер, устройство для считывания штриховых кодов
SIMATIC HMI карта памяти MM: Мультимедийная карта Да
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
USB-накопитель Да
Ширина лицевой панели корпуса 400 мм
Высота лицевой панели корпуса 310 мм
Монтажная глубина 98,5 мм
Масса (без упаковки) 7,25 кг
Бесплатная горячая линия Да
Артикул 6AV6644-2AB01-2AX0
Каталог ID ST80.1N
Код группы R141
Товарный код 85371098
Вес Нетто (Кг) 8,460 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2AP
Группа Продукта 2349
Размер упаковки 40,50 x 53,00 x 19,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC, СЕНСОРНАЯ МУЛЬТИПАНЕЛЬ ОПЕРАТОРА MP 377 PRO 15" TOUCH, ОС WINDOWS CE 5.0, 15-ДЮЙМОВЫЙ ЦВЕТНОЙ TFT-ДИСПЛЕЙ, 12 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, НАСТРОЙКА В СРЕДЕ WINCC FLEXIBLE 2007
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV6644-2AB01-2AX0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 30 дней
