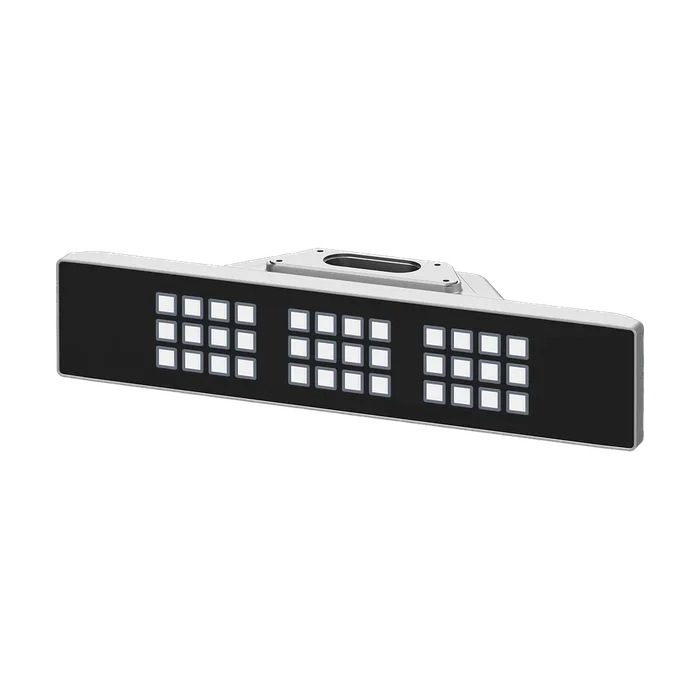

Модуль расширения 19" KP36 PN, для монтажа на корпусные широкоформатные (16:9), устройства HMI/IPC в исполнении IP65. Без свободных монтажных позиций, подключение по PROFINET
7 239 ₽С НДС
Код товара: 6AV21858EE080AA0
Доступен к заказу
01
Описание
Модуль расширения 19" KP36 PN, для монтажа на корпусные широкоформатные (16:9), устройства HMI/IPC в исполнении IP65. Без свободных монтажных позиций, подключение по PROFINET
Обозначение типа продуктаExtension Unit 19" KP36 PN
Исполнение элемента управления12-кнопочная панель, 3 шт.
Принцип действия элемента управленияОсязаемый отклик
Способ присоединения безопасных контактов (аварийный останов)8-полюсный штекер
МонтажДля монтажа на устройстве 16:9 HMI / IPC PRO (нижняя зона)
Вид крепленияВинтовое соединение
Монтаж на стойкеНет
Монтаж спередиНет
Число мест монтажа для командных и сигнальных устройств0
Монтируемое считывающее устройство RFIDНет
Вид напряжения питанияDC
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Потребление тока (номинальное)150 mA; без нагрузки
Число интерфейсов Industrial Ethernet2; для построения линий и контуров без внеш. коммутатора
Число разъемов PROFINET2; включая коммутатор
Режим дублирования
Резервирование среды передачи
IP (полностью)IP65
Маркировка CEДа
Допуск CSAДа
Допуск ULДа
RCM (ранее C-TICK)Да
Допуск КСДа
Применяется для функций обеспечения безопасностиДа; например, монтаж аварийного выключателя
Температура окружающей среды при эксплуатации
Мин.0 °C
Макс.50 °C
Температура окружающей среды при хранении/транспортировке
Мин.-20 °C
Макс.60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Относительная влажность воздуха
Эксплуатация, макс.90 %; без конденсации
Длина провода30 m; Макс. для аварийного останова
Материал
АлюминиевыйДа
Материал корпуса (спереди)
АлюминиевыйДа; Тисненый покрытый черной пленкой
Ширина462 мм
Высота99 мм
Глубина100,65 мм
Масса (без упаковки)2,7 кг
Объем поставки, штук1
Полученные компонентыШтекер электропитания и штепсельный разъем 8-полюсный для входов с обеспечением безопасности
Артикул6AV2185-8EE08-0AA0
Каталог IDST80XX
Код группыR141
Товарный код85371098
Вес Нетто (Кг)2,700 Кг
Вид продуктовМодули расширения
ПроизводительSiemens
Ценовая Группа275
Группа Продукта4E02
Размер упаковки16,40 x 56,20 x 12,80
Единицы Измерения1 шт.
Описание ПродуктаМодуль расширения 19" KP36 PN, для монтажа на корпусные широкоформатные (16:9) устройства HMI/IPC в исполнении IP65. Без свободных монтажных позиций; подключение по PROFINET
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AV2185-8EE08-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
