Панель оператора SIMATIC Siemens 6AV2123-2GB03-0AX0
Доступен к заказу

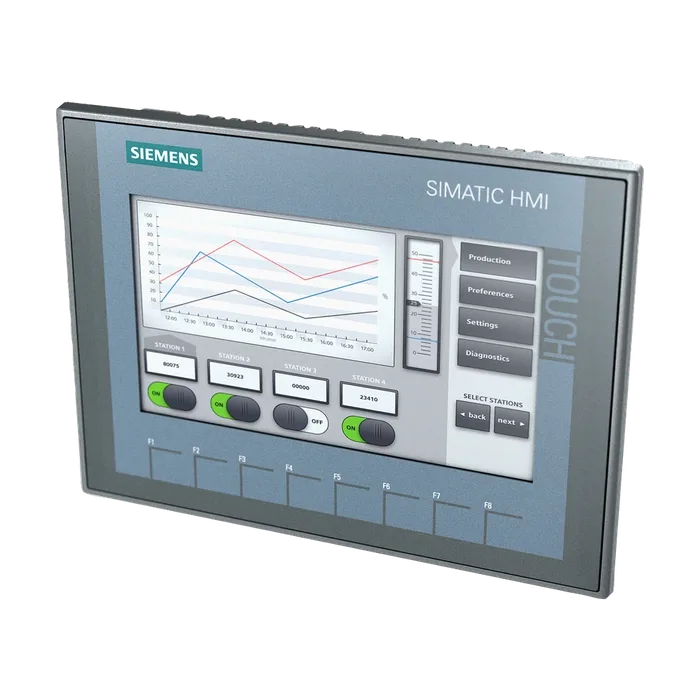

Панель оператора SIMATIC Siemens 6AV2123-2GB03-0AX0
SIMATIC HMI, панель оператора KTP700 BASIC, из серии BASIC, кнопки и сенсорное управление, TFT-дисплей 7", 65536 цветов, интерфейс PROFINET, настройка в среде WinCC BASIC V13/ STEP7 BASIC V13 и старше, содержит бесплатное по с открытым кодом, см. Подробности на прилагаемом CD
72 046 ₽ С НДС
Код товара: 6AV21232GB030AX0
Доступен к заказу
01
Описание
SIMATIC HMI, панель оператора KTP700 BASIC, из серии BASIC, кнопки и сенсорное управление, TFT-дисплей 7", 65536 цветов, интерфейс PROFINET, настройка в среде WinCC BASIC V13/ STEP7 BASIC V13 и старше, содержит бесплатное по с открытым кодом, см. Подробности на прилагаемом CD
Обозначение типа продукта KTP700 Basic color PN
Модель дисплея Широкоэкранный дисплей TFT, фоновая светодиодная подсветка
Диагональ экрана 7 in
Ширина дисплея 154,1 мм
Высота дисплея 85,9 мм
Число цветов 65 536
Разрешение (пикселей)
Горизонтальное разрешение 800 pixel
Вертикальное разрешение 480 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 20 000 ч
Фоновая подсветка с регулируемой яркостью Да
Клавиатура
Функциональные клавиши
Число функциональных клавиш 8
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да; аналогово-резистивный
Монтажное положение вертикальная установка
Настенный/непосредственный монтаж Нет
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 230 мА
Импульс тока при включении I²t 0,2 A²·s
Потребляемая активная мощность, тип. 5,5 Вт
Тип процессора ARM
Флэш-память Да
Подходящее ЗУ для пользовательских данных 10 Mbyte
Звуковой сигнал
Зуммер Да
Динамики Нет
Часы
Аппаратные часы (часы реального времени) Да
Программные часы Да
Буферные Да; Нормальное время хранения в буфере 6 недель
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1
Число интерфейсов RS 485 0
Число интерфейсов RS 422 0
Число интерфейсов RS 232 0
Число USB-разъемов 1; до макс. 16 ГБ
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 0
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Режим дублирования
Резервирование среды передачи
Другие протоколы
Диагностика
Считываемая диагностическая информация Нет
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Да
Корпус, тип 4x спереди Да
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Зона ATEX 2 Нет
Зона ATEX 22 Нет
Зона IECEx 2 Нет
Зона IECEx 22 Нет
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Нет
Класс FM I Участок 2 Нет
Допуск для судостроения
Germanischer Lloyd (GL) Да
Bureau Veritas (BV) Да
Det Norske Veritas (DNV) Да
Nippon Kaiji Kyokai (Class NK) Да
Polski Rejestr Statkow (PRS) Нет
Chinese Classification Society (CCS) Нет
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 50 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 40 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 40 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 35 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 90 %; без конденсации
Проприетарное Да
Предустановленная операционная система
Windows CE Нет
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
STEP 7 Professional (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Да
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 10
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции
ИИнтернет-браузер: Да
SIMATIC WinCC Sm@rtServer Да; Доступно с WinCC (TIA Portal) V14 или выше
Сценарии Visual Basic Нет
Программа планирования задач Да
С управлением по времени Нет
С управлением в зависимости от задачи Да
Вспомогательная система Да
Число символов в информационном тексте 500
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 1 000
Аналоговые сообщения
Число аналоговых сообщений 25
Способ нумерации сообщений S7 Нет
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Группы квитирования Да
Индикатор сообщений Да
Буфер сообщений
Число записей 256
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 50
Наборов данных на рецептуру 100
Элементов на один набор данных 100
Размер внутренней памяти рецептур 256 kbyte
Память рецептур с возможностью расширения Нет
Переменные
Число переменных на устройство 800
Число переменных на одно изображение 100
Предельные значения Да
Мультиплексы Да
Структуры Нет
Массивы Да
Изображения
Число проектируемых изображений 250
Шаблоны Да
Глобальное изображение Да
Всплывающие окна Нет
Вставные окна Нет
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 100
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 10
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Нет
Индикация Sm@rtClient Нет
Индикация рецептур Да
Индикация кривой f(x) Нет
Индикация диагностики системы Да; Буфер системных сообщений SIMATIC S7-1200 и S7-1500
Media Player Нет
HTML-браузер Да
Отображение PDF Нет
Индикация IP-камеры Нет
Строка Да
Ползунок Нет
Индикаторы Нет
Аналоговые/цифровые часы Нет
Списки
Число текстовых списков на проект 300
Число элементов в текстовом списке 100
Число графических списков на проект 100
Число элементов в графическом списке 100
Архивирование
Число архивов на устройство 2; Одно сообщение и один архив й значений технологических параметров
Число элементов в архиве 10 000
Архив сообщений Да
Архив значений технологических параметров Да
Способы архивирования
Последовательный архив Да
Круговой архив Да
Место сохранения
Карта памяти Нет
USB-накопитель Да
Ethernet Нет
Формат хранения данных
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Да
SIMATIC Logon Комплекты шрифтов Нет
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
С помощью внешнего носителя информации Да
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Нет
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Нет
Моделирование Да
Переключение устройств Да
Принтер Нет
SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Нет
SIMATIC HMI карта памяти CF: Карта памяти Compact Flash Нет
USB-накопитель Да
SIMATIC IPC USB-флеш-накопитель (карта памяти USB) Да
SIMATIC HMI USB-флеш-накопитель (карта памяти USB) Да
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 214 мм
Высота лицевой панели корпуса 158 мм
Монтажный вырез, ширина 197 мм
Монтажный вырез, высота 141 мм
Монтажная глубина 39 мм
Масса (без упаковки) 780 г
Масса (с упаковкой) 990 г
Артикул 6AV2123-2GB03-0AX0
Каталог ID ST80.1J
Код группы R141
Товарный код 85371091
Вес Нетто (Кг) 0,977 Кг
Вид продуктов Панели SIMATIC HMI Basic 2-го поколения
Производитель Siemens
Ценовая Группа 237
Группа Продукта 2263
Размер упаковки 20,50 x 27,60 x 7,80
Единицы Измерения 1 шт.
Описание Продукта SIMATIC HMI, ПАНЕЛЬ ОПЕРАТОРА KTP700 BASIC, ИЗ СЕРИИ BASIC, КНОПКИ И СЕНСОРНОЕ УПРАВЛЕНИЕ, TFT-ДИСПЛЕЙ 7", 65536 ЦВЕТОВ, ИНТЕРФЕЙС PROFINET, НАСТРОЙКА В СРЕДЕ WINCC BASIC V13/ STEP7 BASIC V13 И СТАРШЕ, СОДЕРЖИТ БЕСПЛАТНОЕ ПО С ОТКРЫТЫМ КОДОМ, СМ. ПОДРОБНОСТИ НА ПРИЛАГАЕМОМ CD
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 6AV2123-2GB03-0AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
