Аксессуар Siemens 6AG1931-2BA00-3AA0
Доступен к заказу
Аксессуар Siemens 6AG1931-2BA00-3AA0

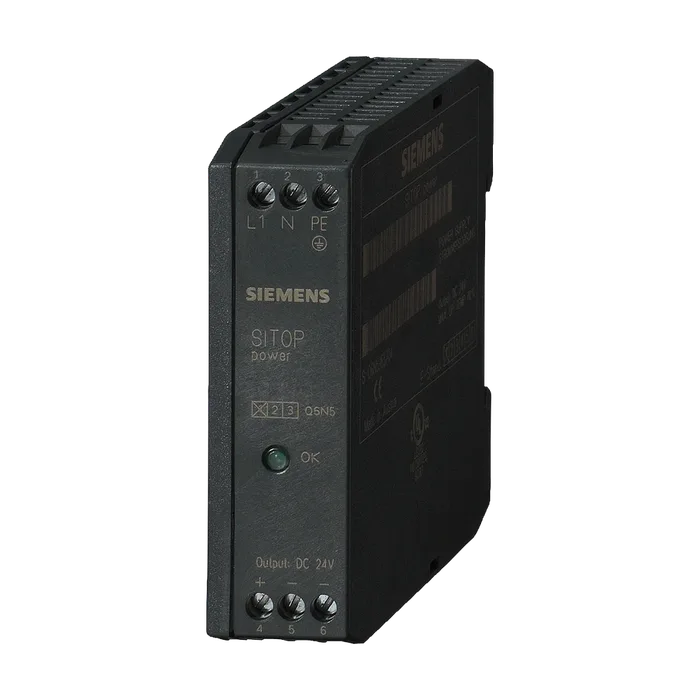

SIPLUS POWER 24 В/0,375 А, блок питания, вход: =48... 220 В, выход: =24 В/0,375 А, на основе 6EP1731-2BA00
По запросу
Код товара: 6AG19312BA003AA0
Доступен к заказу
01
Описание
SIPLUS POWER 24 В/0,375 А, блок питания, вход: =48... 220 В, выход: =24 В/0,375 А, на основе 6EP1731-2BA00
Вид сети "Интернет" на базе электросети Стабилизированное напряжение
Напряжение питания при переменном токе
Исходное значение 30 В
Конечное значение 187 В
Напряжение питания
При постоянном токе 48 ... 220 В
Входное напряжение
При постоянном токе 30 ... 264 В
Исполнение входа широкодиапазонный вход Да
Перегрузочная способность по перенапряжению -
Условия эксплуатации буферизации отключения сети при Ue = 220 В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 10 мс
Условия эксплуатации буферизации отключения сети при Ue = 220 В
Входной ток
При ном. значении входного напряжения 48 В 0,3 А
При ном. значении входного напряжения 220 В 0,06 А
Ограничение тока тока включения при 25 °C макс. 35 А
Длительность ограничения тока включения при 25 °C
Типичный 3 мс
Значение I2t макс. 1,2 A²·s
Исполнение устройства защиты 4 A/250 В (недоступно) F
В сетевом проводе рекомендованный LS-переключатель: с 6 A характеристика C, пригоден для постоянного тока
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,1 %
Остаточная пульсация
Макс. 150 мВ
Типичный 50 мВ
Пик напряжения
Макс. 240 мВ
Типичный 50 мВ
Функция изделия выходное напряжение регулируется Нет
Способ регулирования выходного напряжения -
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 2,5 s
Время нарастания напряжения выходного напряжения
Типичный 90 мс
Выходной ток
Ном. значение 0,375 А
Расчетный диапазон 0 ... 0,375 A; +60 ... +70 °C: снижение номинальных значений 3%/K
Отдаваемая активная мощность типичный 9 Вт
Кратковременный ток перегрузки
При коротком замыкании в рабочем режиме типичный 2,7 А
Допустимая длительность макс. тока
При коротком замыкании в рабочем режиме 200 мс
Характеристика изделия
Параллельное соединение оборудования Нет
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 4,6 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,3 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 0,4 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 2 мс
При скачке нагрузки с 100 % до 50 % типичный 2 мс
Исполнение защиты от перенапряжений да, согласно EN 60950-1
Порог срабатывания при ограничении тока 0,41 ... 0,49 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Электронное отключение, самостоятельный повторный запуск
Действующее значение
Макс. 0,9 А
Исполнение индикатора для перегрузки и коротких замыканий -
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1 и EN 50178
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Стандарт
Для излучения помех EN 55022 класс B
Для ограничения сетевых гармоник не соответствует
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации -25 ... +70 °C; при естественной конвекции (естественная конвекция)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 6 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 6000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Относительная атмосферная влажность с конденсацией согласно МЭК 60068-2-38 макс. 100 %; Относительная влажность вкл. выпадение росы/мороза (не допускается эксплуатация в покрытом росой состоянии), горизонтальный монтаж
Химическая стойкость против обычных смазочно- охлаждающих жидкостей Да; вкл. частицы топлива и масла в воздухе
Стойкость к биологически активным веществам Да; класс 3B2 - споры плесени, губок и грибов (кроме фауны); класс
Совместимость согласно EN 60721-3-3 3B3 по запросу
Стойкость к химически активным веществам Да; Класс 3C4 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-3 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок и пыль
Стойкость к биологически активным веществам совместимость согласно EN 60721-3-6 Да; класс 6B2 - споры плесени, губок и грибов (кроме фауны)
Стойкость к химически активным веществам Да; Класс 6C3 (RH < 75 %) вкл. солевой туман согласно EN 60068-
Совместимость согласно EN 60721-3-6 2-52 (степень интенсивности 3)
Стойкость к механически активным веществам совместимость согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок и пыль
Покрытие для укомплектованных печатных плат согласно EN 61086 Да; Класс 2 для высокой доступности
Исполнение покрытия защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки покрытия согласно MIL-I-46058C Да; На протяжении срока службы возможно изменение цвета покрытия
Соответствие изделия покрытия Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating, класс А
Исполнение разъема питания винтовой зажим
На входе L+1, M1, PE: по 1 винтовому зажиму для 0,5 ... 2,5 мм² одно- /тонкопроволочный
На выходе +: 1 винтовой зажим для 0,5 ... 2,5 мм²; -: 2 винтовых зажима для 0,5 ... 2,5 мм²
Ширина корпуса 22,5 мм
Высота корпуса 80 мм
Глубина корпуса 91 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,14 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Среднее время между отказами (MTBF) при 40 °C 1 466 123 ч
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG1931-2BA00-3AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,171 Кг
Вид продуктов SIPLUS PS 24V/0.5A и 24V/0.375A
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 11,00 x 10,00 x 3,50
Единицы Измерения 1 шт.
Описание Продукта SIPLUS POWER 24V/0,375A, БЛОК ПИТАНИЯ, ВХОД: =48... 220В, ВЫХОД: =24В/0,375A, НА ОСНОВЕ 6EP1731-2BA00
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1931-2BA00-3AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 42 дня
