Блок питания Siemens 6AG1503-3CC00-4AA0

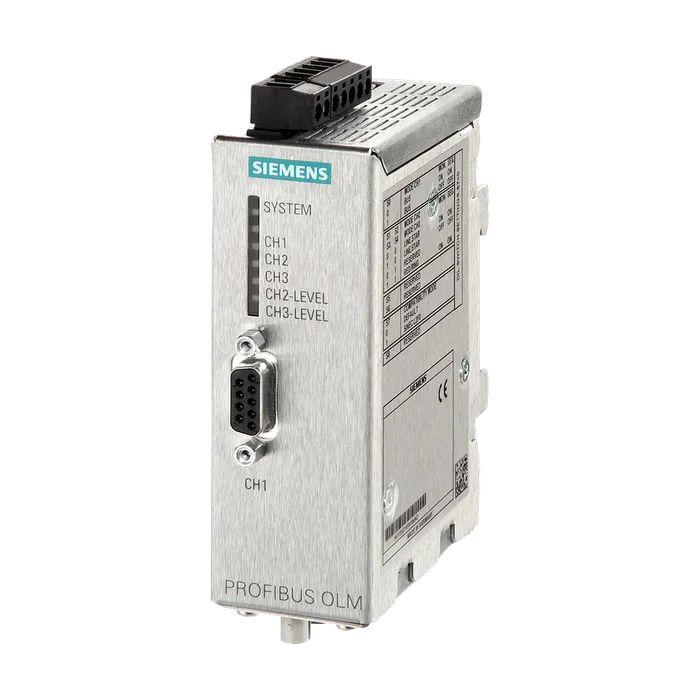

SIPLUS NET, оптический модуль связи OLM/G12-1300 V4.0, для тяжёлых условий применения, на основе 6GK1503-3CC00
258 020,57 ₽ −22% 202 340 ₽ С НДС
Код товара: 6AG15033CC004AA0
Доступен к заказу
01
Описание
SIPLUS NET, оптический модуль связи OLM/G12-1300 V4.0, для тяжёлых условий применения, на основе 6GK1503-3CC00
Наименование типа изделия SIPLUS NET OLM/G12-1300 V4.0 SIPLUS NET OLM/G12-1300 V4.0 based on 6GK1503-3CC00 with conformal coating, 0…+60 °C,
Скорость передачи / при PROFIBUS 9,6 kbit/s ... 12 Mbit/s
Скорость передачи / при Profibus PA 45,45 kbit/s
Число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс. 3
Число электрических соединений
Для сетевых компонентов или оконечных устройств 1
Для измерительного устройства 1
Для сигнального контакта 1
Для резервированного источника питания 1
Исполнение разъема питания
Для сетевых компонентов или оконечных устройств 9-контактное гнездо Sub-D
Для измерительного устройства 2-контактный клеммный блок
Для источника питания -
Для источника питания и сигнального контакта 5-контактный клеммный блок
Число оптических соединений / для волоконно- оптических кабелей 2
Исполнение оптических соединений / для волоконно- оптических кабелей Порт BFOC
Оптоволоконного сигнала
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км / макс. 8 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 1 дБ/км / макс. 10 дБ
Задержка распространения [бит] 6,5 bit
Сопрягаемая оптическая мощность на 1 мВт
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км -19 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 1 дБ/км -17 дБ
Оптическая чувствительность на 1 мВт
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км -29 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 1 дБ/км -29 дБ
Длина кабеля
Для стекловолоконного оптического кабеля с 10/125 мкм или 9/125 мкм / при 0,5 дБ/км / макс. 15 км
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 1 дБ/км / макс. 10 км
Рабочее напряжение / сигнальных контактов / при постоянном токе / ном. значение 24 В
Рабочий ток / сигнальных контактов / при постоянном токе / макс. 0,1 А
Тип напряжения / напряжения питания пост. ток
Напряжение питания / при постоянном токе / ном. значение 24 В
Напряжение питания / при постоянном токе 18,8 ... 28,8 В
Компонент изделия / устройство защиты входа питания Да
Потребляемый ток / при постоянном токе / при 24 В / макс. 0,2 А
Окружающая температура
При горизонтальном монтажном положении / при эксплуатации 60 ... 0 °C
При хранении и транспортировке 70 ... -40 °C
Высота над уровнем моря / при высоте над уровнем моря / макс. 5000 м
Окруж. условия / относительно окружающей Tмин. ... Tмакс. при 1140 ... 795 гПа (-1000 ... +2000 м)//Tмин. ...
Температуры - атмосферного давления - высоты над (Tмакс. – 10 K) при 795 ... 658 гПа (+2000 ... +3500 м)//Tмин. ...
Уровнем моря (Tмакс. – 20 K) при 658 ... 540 гПа (+3500 ... +5000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; включая капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6 Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости 3) *
Совместимость согласно EN 60721-3-6 Да; Класс 6C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости испытания 3)*
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль*
Совместимость согласно EN 60721-3-6 Да; Класс 6S3, включая песок, пыль*
Экологическая категория / согласно МЭК 60721 / * Входящие в объем поставки заглушки во время эксплуатации
Примечание должны закрывать неиспользуемые разъемы!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия
Защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058C Да; за время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Conformal Coating (однородное покрытие), класс A
Степень защиты IP IP40
Конструкция Компактная конструкция
Ширина 39,5 мм
Высота 112 мм
Глубина 74,5 мм
Масса нетто 340 г
Вид креплений
35 мм, монтаж на DIN-рейку Да
Настенный монтаж Да
Стандарт
Для излучения помех EN 61000-6-4 (класс А)
Для помехоустойчивости EN 61000-6-7
Сертификат соответствия EN 61000-6-2, EN 61000-6-9
Маркировка CE Да
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG1503-3CC00-4AA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,429 Кг
Вид продуктов Оптические модули связи SIPLUS OLM
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4575
Размер упаковки 14,20 x 17,80 x 4,80
Единицы Измерения 1 шт.
Описание Продукта SIPLUS NET, ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ OLM/G12-1300 V4.0, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, НА ОСНОВЕ 6GK1503-3CC00
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1503-3CC00-4AA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 38 дней
