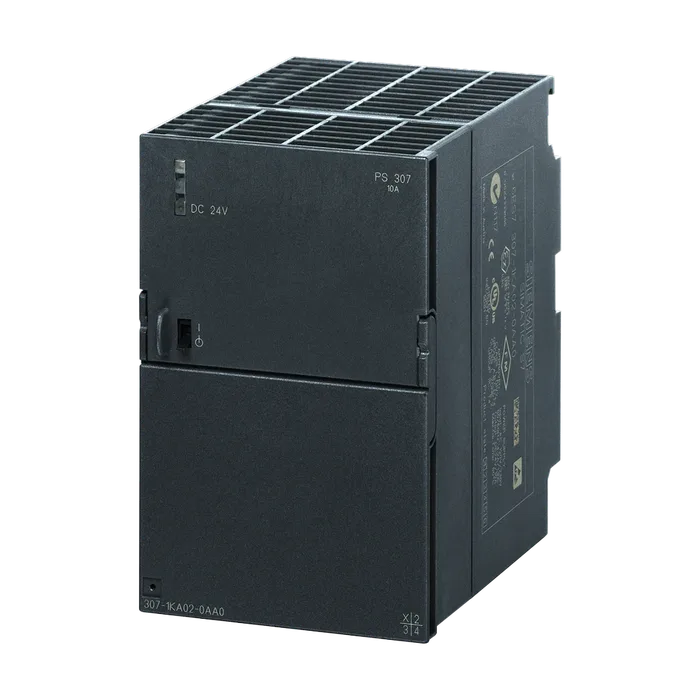

SIPLUS S7-300, PS 307 10 А, для тяжёлых условий применения с конформным покрытием, на основе 6ES7307-1KA02-0AA0. Стабилизированный блок питания PS307, вход: ~120/230 В, выход: =24 В/10 A
100 233 ₽−22%78 518 ₽С НДС
Код товара: 6AG13071KA027AA0
Доступен к заказу
01
Описание
SIPLUS S7-300, PS 307 10 А, для тяжёлых условий применения с конформным покрытием, на основе 6ES7307-1KA02-0AA0. Стабилизированный блок питания PS307, вход: ~120/230 В, выход: =24 В/10 A
Номинальное значение (перем. ток)
120 В перем. токаДа; 85 - 132 В перем. тока
230 В перем. токаДа; 170 - 264 В перем. тока
Устойчивость к перенапряжению2,3 x Ue ном., 1,3 мс
Сетевая частота
Диапазон допустимых значений, нижний предел47 Гц
Диапазон допустимых значений, верхний предел63 Гц
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения20 ms; мин., при Ia ном. и Ue = 93/187 В
Мин. частота повторения импульсов1 s
Номинальное значение при 120 В перем. тока4,2 А
Номинальное значение при 230 В перем. тока1,9 А
Макс. ток включения55 A; макс. при 25 °C, продолжительность не более 3 мс
Норм. ток утечки0,6 мА
Макс. ток утечки3,5 мА
Перегрузочная способность для тока перегрузки80 мс при коротком замыкании во время пуска и эксплуатации
Номинальное значение (пост. ток)24 V; С защитой от холостого хода не более 2,5 с
Допустимый диапазон, нижний предел (пост. ток)23,27 В
Допустимый диапазон, верхний предел (пост. ток)24,72 В
Макс. продолжительность запуска2 s
Норм. время нарастания напряжения10 мс
Защита от короткого замыканияЭлектронная система отключения, автоматическая перезагрузка
Отдача тока (номинальное значение)10 A; 7 A @ > 60 °C, параллельное соединение
Защита от короткого замыканияДа; электронный
Макс. установившийся ток короткого замыкания12 А
Потребляемая активная мощность, тип.267 Вт
Нормальная рассеиваемая мощность27 W; прибл., при Ua ном., Ia ном.
Диагностический светодиодный индикатор
Индикатор состояния выхода 24 В OK (зеленый)Да
Первичный/вторичныйДа; БСНН-выходное напряжение Ua согласно EN60950-1 и EN 50178
Изоляция, испытанная посредствомНоминальное напряжение изоляции (24 В на L1) 250 В перем. тока, при испытании напряжением 4 200 В пост. тока
Помехустойчивость ЭМСEN 61000-6-2
Излучение помех ЭМСEN 55022, класс B
Класс защиты средств производстваI, с защитным проводником
Маркировка CEДа
Стандарт по ограничению сетевых гармоникEN 61000-3-2
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин
Макс.70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м); выше 2 000 м макс. 75 В пост. тока
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласноДа; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Ширина80 мм
Высота125 мм
Глубина120 мм
Масса, прибл.0,8 кг
Артикул6AG1307-1KA02-7AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85044095
Вес Нетто (Кг)0,824 Кг
Вид продуктов1-фазные, =24 В (для S7-300 и ET200M)
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4626
Размер упаковки17,00 x 13,00 x 8,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-300, PS 307 10A, ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7307-1KA02-0AA0. СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ PS307 ВХОД: ~120/230 В, ВЫХОД: =24 В/10 A
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1307-1KA02-7AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
