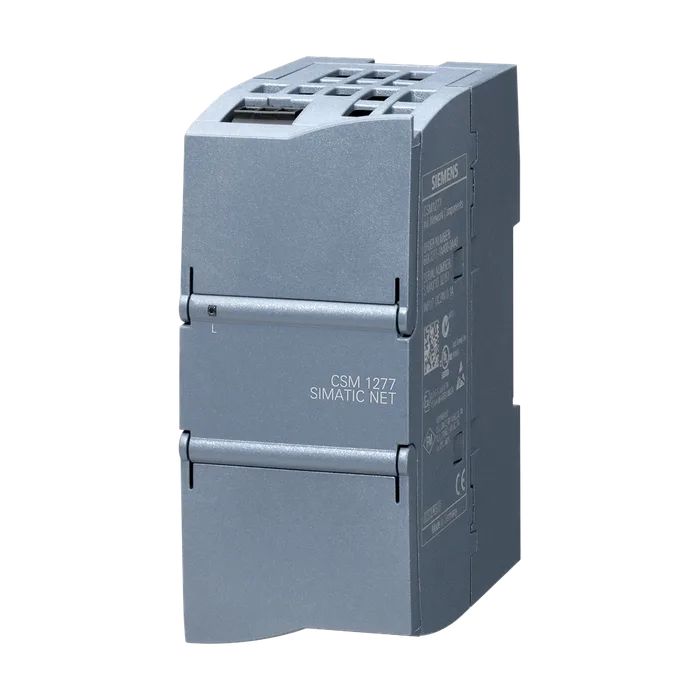

SIPLUS net CSM 1277 -40...+70 °C с влагозащитным покрытием на базе 6GK7277-1AA10-0AA0 компактный коммутационный модуль CSM 1277 подключение SIMATIC S7-1200 и до 3 дополнительных узлов к Industrial Ethernet, со скоростью 10/100, мбит/с
По запросу
Код товара: 6AG12771AA102AA0
Доступен к заказу
01
Описание
SIPLUS net CSM 1277 -40...+70 °C с влагозащитным покрытием на базе 6GK7277-1AA10-0AA0 компактный коммутационный модуль CSM 1277 подключение SIMATIC S7-1200 и до 3 дополнительных узлов к Industrial Ethernet, со скоростью 10/100, мбит/с
Наименование типа изделияSIPLUS NET CSM 1277
Скорость передачи10 Mbit/s, 100 Mbit/s
Окружающая температура / при горизонтальном-40 ... +70 °C; окружающая температура >60°C при расстоянии от
Монтажном положении / при эксплуатациимодуля до соседних устройств слева и справа не менее 25 мм
Окружающая температура / при хранении и транспортировке-40 ... +70 °C
Высота над уровнем моря / при высоте над уровнем моря / макс.5000 м
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 /100 %; допустимая относительная влажность, включая
Макс.конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостейДа; включая капли дизельного топлива и масла в воздухе
Окруж. условия / относительно окружающейTмин. ... Tмакс. при 1140 ... 795 гПа (-1000 ... +2000 м)//Tмин. ...
Температуры - атмосферного давления - высоты над(Tмакс. – 10 K) при 795 ... 658 гПа (+2000 ... +3500 м)//Tмин. ...
Уровнем моря(Tмакс. – 20 K) при 658 ... 540 гПа (+3500 ... +5000 м)
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно EN 60721-3-6Да; Класс 6B2, споры плесени, грибов, губок (за исключением фауны)
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3C4 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости 3) *
Совместимость согласно EN 60721-3-6Да; Класс 6C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (степень жесткости испытания 3)*
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3Да; Класс 3S4, включая песок, пыль*
Совместимость согласно EN 60721-3-6Да; Класс 6S3, включая песок, пыль*
Экологическая категория / согласно МЭК 60721 /* Входящие в объем поставки заглушки во время эксплуатации
Покрытие / для укомплектованных печатных плат / согласно EN 61086Да; Класс 2 для высокого уровня доступности
Исполнение покрытия
Защита от загрязнений согласно EN 60664-3Да; Защита типа 1
Способ проверки / покрытия / согласно MIL-I-46058CДа; за время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830AДа; Conformal Coating (однородное покрытие), класс A
Степень защиты IPIP20
Ширина75 мм
Высота100 мм
Глубина45 мм
Масса нетто функции изделия / управление, конфигурирование, проектирование0,2 кг
Функция изделия / с коммутационным управлениемНет
Стандарт
Для излучения помехEN 61000-6-4 (класс А)
Для помехоустойчивостиEN 61000-6-2
Среднее время между отказами (MTBF)273 a
Справочный идентификатор
Согласно МЭК 81346-2:2009KF
Согласно МЭК 81346-2:2019KFE
Сертификат соответствия / маркировка CEДа
Сертификат соответствияEN 61000-6-2, EN 61000-6-4
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/snst
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6AG1277-1AA10-2AA0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,230 Кг
Вид продуктовSIPLUS NET CSM 1277
ПроизводительSiemens
Ценовая Группа471
Группа Продукта4575
Размер упаковки14,80 x 18,00 x 5,50
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS NET CSM 1277 -40...+70 °C with conformal coating based on 6GK7277-1AA10-0AA0 Compact Switch Module CSM 1277 connection SIMATIC S7-1200 and up to 3 further nodes to Industrial Ethernet with 10/100 Mbit/s
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1277-1AA10-2AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
