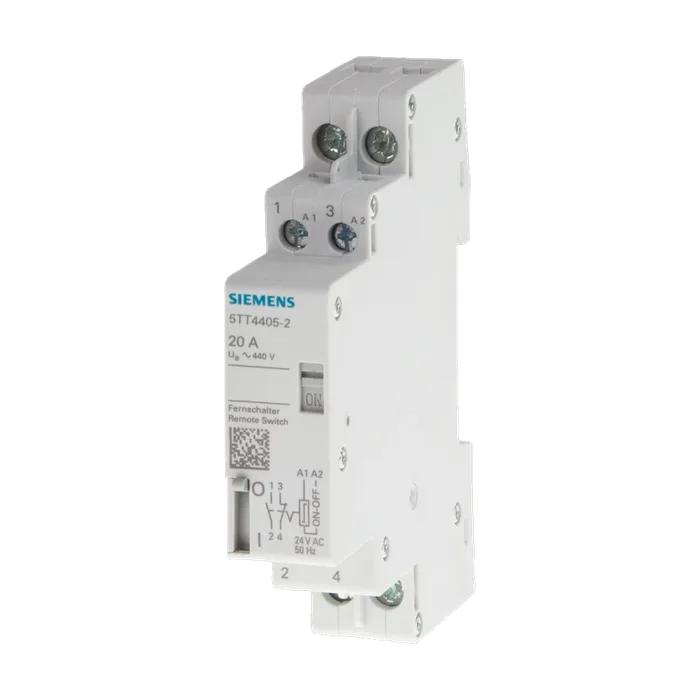

Дистанционный выключатель контакт на 20 А напряжение 230 В AC 1 НО 1 НЗ
Торговая марка изделия SENTRON
Наименование изделия Дистанционный выключатель
Исполнение изделия 1 НО+1 НЗ, АC 230 В
Исполнение импульсного выключателя механический выключатель
Коммутационная износостойкость 50 000
Гальваническая развязка между электромагнитной катушкой и контактом Да
Коммутируемое напряжение контактов при переменном токе мин. 10 В
Коммутируемый ток при переменном токе на каждый контакт мин. 100 мА
Мощность потерь [ВА] электромагнитной катушки при импульсе расчетное значение 18 ВА
Тип напряжения рабочего напряжения Переменный ток
Исполнение предохранителя от длительного напряжения Да
Выдерживаемое импульсное напряжение расчетное значение 3 кВ
Напряжение питания 400 В
Напряжение питания мин. 230 В
Степень защиты IP IP20
Коммутационная способность по полной мощности
При нагрузке от люминесцентных ламп со схемой парного включения 2 436 ВА
При нагрузке от люминесцентных ламп с параллельной компенсацией 812 ВА
При нагрузке от люминесцентных ламп без компенсации 1 100 ВА
Коммутационная способность по току
При cos φ 0,6 20 А
Ном. значение 20 А
Коммутационная способность по активной мощности при нагрузке лампы накаливания 4 400 Вт
Мощность потерь [Вт]
При 16 A на каждый контакт расчетное значение 1,5 Вт
Электромагнитной катушки при импульсе расчетное значение 13 Вт
Тип напряжения
Оперативного напряжения_1 AC
Оперативное напряжение
_1 исходное значение 207 В
_1 конечное значение 253 В
_1 уставка 230 В
Частота оперативного напряжения
_1 исходное значение 50 Гц
_1 конечное значение 60 Гц
Компонент изделия индикатор коммутационного положения Да
Число размыкающих контактов 1
Число замыкающих контактов 1
Число переключающих контактов 0
Функция изделия прямое управление Да
Длительность импульса мин. 50 мс
Гибкого кабеля с заделкой концов кабеля
Мин. 1 мм²
Макс. поперечное сечение подключаемого провода при 10 мм²
Жестком проводе
Мин. 1 мм²
Макс. 10 мм²
Высота 90 мм
Ширина 17,5 мм
Ширина отверстия контактов 3 мм
Глубина 73 мм
Монтажная высота 90 мм
Монтажная глубина 73 мм
Число монтажных единиц в ширину 1
Вид креплений DIN-рейка
Монтажное положение Горизонтально или вертикально
Масса нетто 166 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
