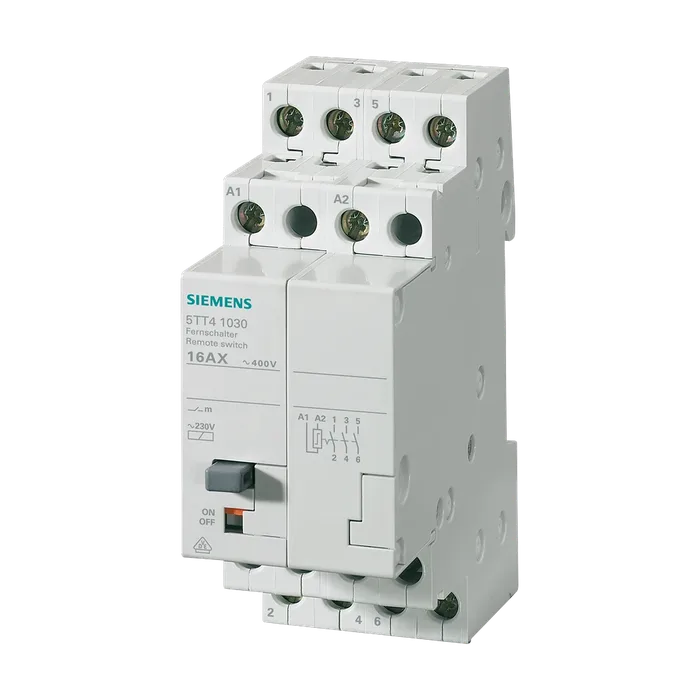

Дистанционный выключатель с 3 НО контакт на 230 В AC, 400 В 16 А управляющее напряжение 24 В AC
Торговая марка изделия SENTRON
Наименование изделия Дистанционный выключатель
Исполнение импульсного выключателя механический выключатель
Коммутационная износостойкость 50 000
Гальваническая развязка между электромагнитной катушкой и контактом Да
Коммутируемое напряжение контактов при переменном токе мин. 10 В
Коммутируемый ток при переменном токе на каждый контакт мин. 100 мА
Мощность потерь [ВА] электромагнитной катушки при импульсе расчетное значение 7 ВА
Тип напряжения рабочего напряжения Переменный ток
Исполнение предохранителя от длительного напряжения коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при PTC
Переменном токе при 50 Гц
Исходное значение 0,8
Конечное значение 1,1
Выдерживаемое импульсное напряжение расчетное значение 4 кВ
Напряжение питания 400 В
Напряжение питания мин. 250 В
Степень защиты IP IP20, с подключенными проводами
Коммутационная способность по полной мощности
При нагрузке от люминесцентных ламп со схемой парного включения 900 ВА
При нагрузке от люминесцентных ламп с параллельной компенсацией 400 ВА
При нагрузке от люминесцентных ламп без компенсации 500 ВА
Коммутационная способность по току
При cos φ 0,6 16 А
Ном. значение 16 А
Коммутационная способность по активной мощности при нагрузке лампы накаливания 2 000 Вт
Мощность потерь [Вт]
При 16 A на каждый контакт расчетное значение 1,2 Вт
Электромагнитной катушки при импульсе расчетное значение 4,5 Вт
Тип напряжения
Оперативного напряжения_1 AC
Оперативное напряжение
_1 исходное значение 19,2 В
_1 конечное значение 26,4 В
_1 уставка 24 В
Частота оперативного напряжения
_1 исходное значение 50 Гц
_1 конечное значение 50 Гц
Компонент изделия индикатор коммутационного положения Да
Число размыкающих контактов 0
Число замыкающих контактов 3
Число переключающих контактов 0
Функция изделия прямое управление Да
Длительность импульса мин. 50 мс
Гибкого кабеля с заделкой концов кабеля
Мин. 1 мм²
Макс. поперечное сечение подключаемого провода при 6 мм²
Жестком проводе
Мин. 1 мм²
Макс. начальный пусковой крутящий момент при винтовом 6 мм²
Зажиме
Мин. 0,8 Н·м
Макс. 1 Н·м
Ширина отверстия контактов 1,2 мм
Монтажная высота 90 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 2
Вид креплений DIN-рейка
Монтажное положение любой
Необходимое расстояние до компонентов, находящихся под напряжением 6 мм
Масса нетто 195 г
Окружающая температура при эксплуатации
Мин. -10 °C
Макс. 40 °C
