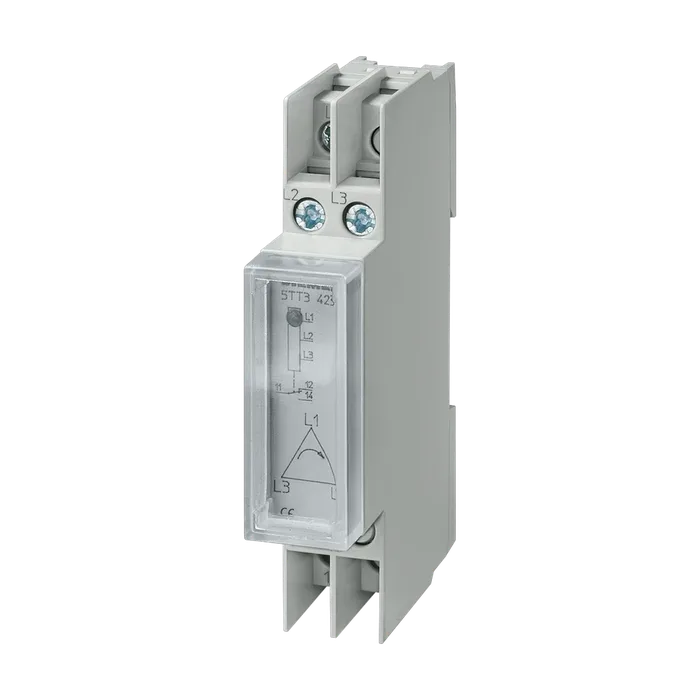

Реле контроля направления вращения 230 В AC 4 А, с прозрачным защитным колпачком
Торговая марка изделия SENTRON
Наименование изделия Реле контроля направления вращения фаз
Исполнение изделия С прозрачной крышкой
Коэффициент рабочего диапазона оперативного напряжения_1 0,8
Регулируемое время задержки замыкания исходное значение 0 s
Определяемые величины для применения в кондиционерах согласно МЭК 60068-1 20/60/4
Измеряемое напряжение при переменном токе исходное значение 400 В
Коммутируемое напряжение контактов при переменном токе мин. 10 В
Коммутируемый ток при переменном токе на каждый контакт мин. 100 мА
Тип напряжения рабочего напряжения для приведения в действие Переменный ток
Измеряемое напряжение при переменном токе конечное значение 400 В
Выдерживаемое импульсное напряжение между контактами релейного привода 2,5 кВ
Рабочее напряжение при переменном токе расчетное значение 250 В
Степень защиты IP IP20, с подключенными проводами
Класс защиты оборудования II
Рабочий ток расчетное значение 4 А
Оперативное напряжение питания
При постоянном токе расчетное значение мин. 0 В
При постоянном токе расчетное значение макс. 0 В
При переменном токе при 50 Гц расчетное значение мин. 400 В
При переменном токе при 50 Гц расчетное значение макс. 400 В
При переменном токе при 60 Гц расчетное значение мин. 400 В
При переменном токе при 60 Гц расчетное значение макс. 400 В
Коэффициент рабочего диапазона оперативного напряжения_2 1,1
Число переключающих контактов для вспомогательных контактов 1
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Регулируемое время задержки замыкания конечное значение 0 s
Регулируемая время задержки отпускания
Исходное значение 0 s
Конечное значение 0 s
Функция изделия
Обнаружение асимметрии Нет
Обнаружение потери фазы Нет
Определение чередования фаз Да
Обнаружение макс. напряжения Нет
Обнаружение мин. напряжения Нет
Число соединительных клемм с винтовой головкой с крестообразным шлицем 1
Вид подключаемых сечений проводов 2 × 2,5 мм² (жесткий, макс.)
Исполнение разъема питания винтовой зажим
Втычной цоколь Нет
Высота 90 мм
Ширина 18 мм
Глубина 64 мм
Необходимое расстояние между контактами релейного привода 4 мм
Масса нетто 80 г
Окружающая температура при эксплуатации
Мин. -20 °C
Макс. 60 °C
