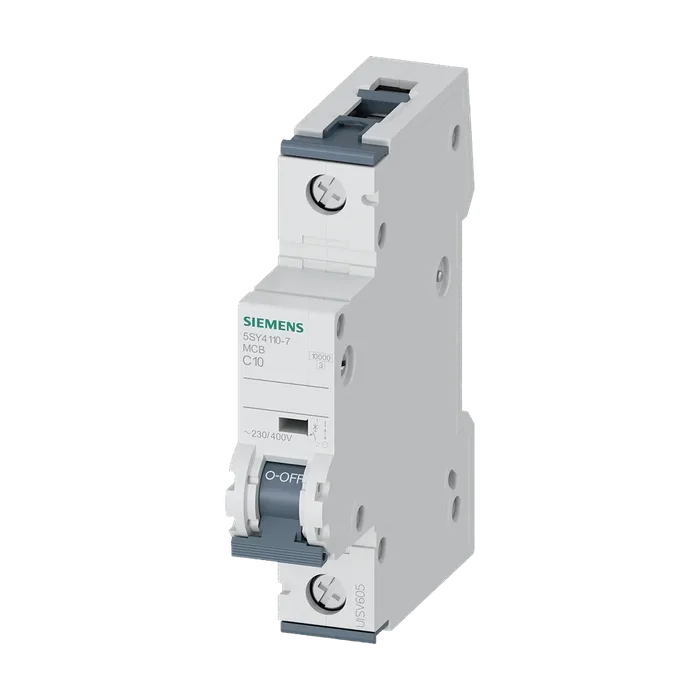

Линейный автомат защиты 230/400 В 10 кА, 1-пол., C, 10 A, Г = 70 мм
Торговая марка изделия SENTRON
Наименование изделия Модульный автоматический выключатель для защиты линий
Число полюсов 1
Исполнение полюсов 1P
Класс характеристики срабатывания C
Механический срок службы (коммутационных циклов) типичный 10 000
Категория перенапряжения III
Степень загрязнения 3
Тип напряжения рабочего напряжения Переменный ток
Напряжение развязки (Ui)
В однофазном режиме при переменном токе расчетное значение 440 В
В многофазном режиме при переменном токе расчетное значение 440 В
Напряжение питания в однофазном режиме при переменном токе расчетное значение 230 В
Напряжение питания
При переменном токе расчетное значение 400 В
При постоянном токе расчетное значение 60 В
Диапазон значений частоты напряжения питания 50/60 Гц
Рабочее напряжение при постоянном токе расчетное значение макс. 72 В
Степень защиты IP IP20, с подключенными проводами
Коммутационная способность по току
При постоянном токе согласно МЭК 60947-2 расчетное значение 15 кА
Согласно EN 60898 расчетное значение 10 кА
Согласно МЭК 60947-2 расчетное значение 20 кА
Класс ограничения энергии 3
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 1,1 Вт
Пригодность к применению Машиностроение/промышленность
Компонент изделия
Верхняя клемма сборной шины Да
Нижняя клемма сборной шины Да
С переключаемым нейтральным проводом Нет
Характеристика изделия
Характеристики главных выключателей согласно EN 60204-1 Да
Безгалогенный Да
Пломбируемый Да
Бессиликоновый Да
Замыкании (Icn)
При переменном токе согласно UL 1077 и CSA C22.2 № 235 5 кА
Однопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 35 мм²
Многопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 35 мм²
Тонкожильный с заделкой концов кабеля
Мин. 0,75 мм²
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 25 мм²
Провода
Мин. 18
Макс. начальный пусковой крутящий момент (фунтов/дюйм) 4
При винтовом зажиме
Мин. 22 lbf·in
Макс. начальный пусковой крутящий момент при винтовом 31 lbf·in
Зажиме
Мин. 2,5 Н·м
Макс. 3,5 Н·м
Положение сетевого провода произвольно
Высота 90 мм
Ширина 18 мм
Глубина 76 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 1
Вид креплений Система быстрого крепления
Монтажное положение любой
Масса нетто 146 г
Влияние окружающей температуры макс. 95% до 55°C, макс. 55% до 70°C, макс. 35% до 75°C
Стандарт IEC / EN 60898-1, IEC / EN 60947-2 / UL1077
Вибропрочность согласно МЭК 60068-2-6 ±1 мм при 5–25 Гц; 50 м/с² при 25–150 Гц
Окружающая температура при эксплуатации
Мин. -40 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 75 °C
Число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30 6
