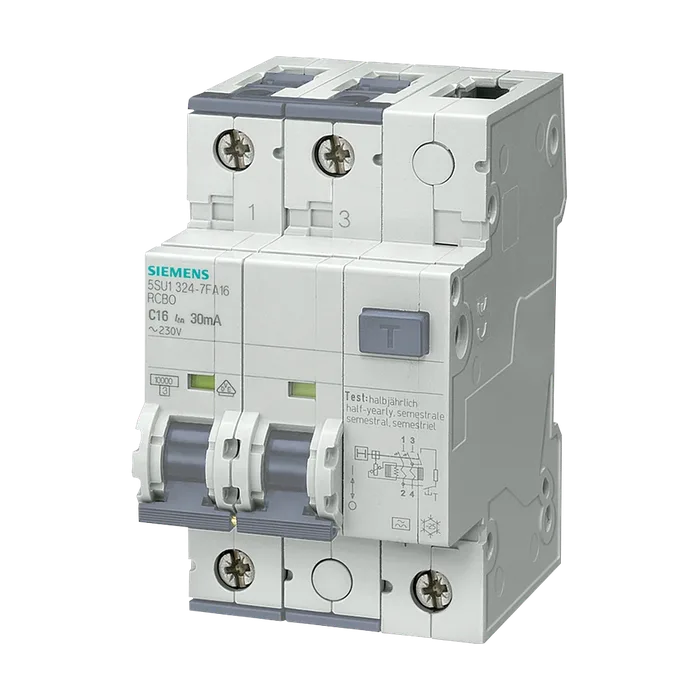

ВДТ, 10 кА, 2P, тип A, 30 мА, характ. C, In: 20 A, Un AC: 230 В
Торговая марка изделия SENTRON
Наименование изделия Авт. выключатель/модульный авт. выключатель для защиты линий
Исполнение изделия без задержки времени
Число полюсов 2
Число полюсов с устройством защиты 2
Исполнение полюсов 2P
Класс характеристики срабатывания C
Механический срок службы (коммутационных циклов) типичный 10 000
Категория перенапряжения III
Степень загрязнения 2
Тип напряжения рабочего напряжения Переменный ток
Напряжение развязки (Ui) расчетное значение 264 В
Выдерживаемое импульсное напряжение расчетное значение 4 000 В
Выдерживаемый импульсный ток при (8/20) мкс 1 кА
Напряжение питания
При переменном токе расчетное значение 230/240 В
Для контрольного устройства мин. 195 В
Рабочая частота 50 Гц
Частота напряжения питания расчетное значение 50 Гц
Степень защиты IP IP20, при установке в распределительном шкафу, с подключенными проводами
Ном. отключающая способность при коротком замыкании (Icn) согласно EN 61009-1 расчетное значение 10 кА
Коммутационная способность по току
Согласно EN 60898 расчетное значение 10 кА
Согласно МЭК 60947-2 расчетное значение 20 кА
Расчетная отключающая способность по дифференциальному току (IΔm) согласно МЭК 61009-1 10 кА
Класс ограничения энергии 3
Характеристика изделия
Безгалогенный Да
Бессиликоновый Да
Однопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 35 мм²
Многопроводной
Мин. 0,75 мм²
Макс. поперечное сечение подключаемого провода 35 мм²
Тонкожильный с заделкой концов кабеля
Мин. 0,75 мм²
Макс. начальный пусковой крутящий момент при винтовом 25 мм²
Зажиме
Мин. 2,5 Н·м
Макс. 3 Н·м
Положение сетевого провода выборочно вверху или внизу
Высота 90 мм
Ширина 54 мм
Глубина 77 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 3
Монтажное положение любой
Масса нетто 390 г
Масса с упаковкой 412 г
Влияние окружающей температуры влажность: макс. 95%
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 55 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 75 °C
Число испытательных циклов для климатических испытаний согласно МЭК 60068-2-30 28
