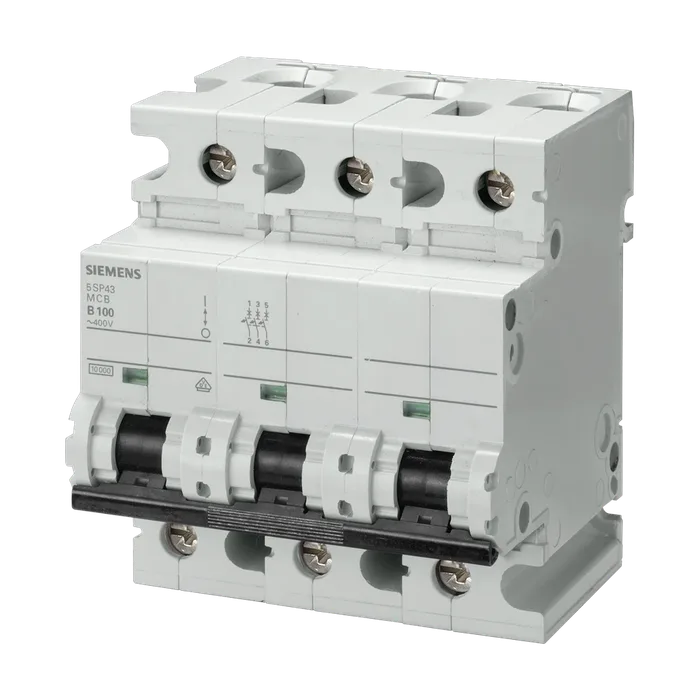

Линейный автомат защиты 400 В 10 кА, 3-пол., B, 125 А, Г = 70 мм
Торговая марка изделия SENTRON
Наименование изделия Модульный автоматический выключатель для защиты линий
Исполнение изделия Модульный автоматический выключатель для защиты линий 5SP
Число полюсов 3
Исполнение полюсов 3P
Класс характеристики срабатывания B
Механический срок службы (коммутационных циклов) типичный 10 000
Категория перенапряжения 3
Степень загрязнения 3
Тип напряжения рабочего напряжения Переменный ток
Напряжение развязки (Ui)
При переменном токе расчетное значение 440 В
В многофазном режиме при переменном токе расчетное значение 440 В
Напряжение питания при переменном токе расчетное значение 400 В
Диапазон значений частоты напряжения питания 50/60 Гц
Степень защиты IP IP20, с подключенными проводами; IP40, в зоне ручки с крышкой распределительного щита
Коммутационная способность по току
Согласно EN 60898 расчетное значение 10 кА
Мощность потерь [Вт] при расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 10,9 Вт
Компонент изделия
Туннельные клеммы вверху Да
Туннельные клеммы внизу Да
Характеристика изделия
Характеристики главных выключателей согласно EN 60204-1 Да
Безгалогенный Да
Пломбируемый Да
Бессиликоновый Да
Однопроводной
Мин. 25 мм²
Макс. поперечное сечение подключаемого провода 50 мм²
Многопроводной
Мин. 25 мм²
Макс. поперечное сечение подключаемого провода 50 мм²
Тонкожильный с заделкой концов кабеля
Мин. 25 мм²
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 35 мм²
Провода
Мин. 3
Макс. начальный пусковой крутящий момент (фунтов/дюйм) 1
При винтовом зажиме
Мин. 22,1 lbf·in
Макс. начальный пусковой крутящий момент при винтовом 31 lbf·in
Зажиме
Мин. 2,5 Н·м
Макс. 3,5 Н·м
Положение сетевого провода произвольно
Высота 90 мм
Ширина 81 мм
Глубина 76 мм
Монтажная глубина 70 мм
Число монтажных единиц в ширину 4,5
Вид креплений DIN-рейка и винтовое крепление
Монтажное положение любой
Масса нетто 795 г
Влияние окружающей температуры Влажность – макс. 95%
Ударопрочность согласно МЭК 60068-2-27 150м/с² при 11мс полусинус
Вибропрочность согласно МЭК 60068-2-6 50м/с² при 25 до 150 Гц и 60м/с² при 35 Гц (4 сек)
Окружающая температура при хранении
Мин. -40 °C
Макс. 75 °C
