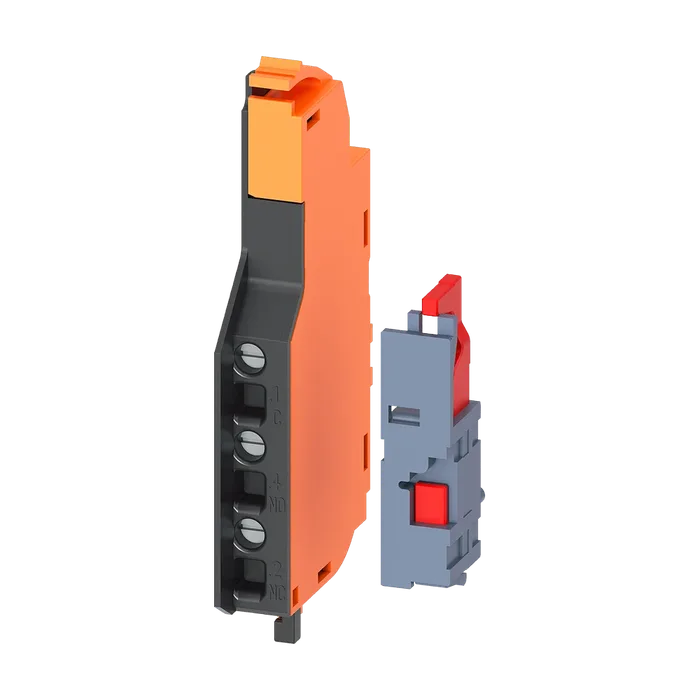

Сигнальный контакт короткого замыкания перекидные контакты тип HQ (7 мм) принадлежность для: 3VA1 250/400/630
Торговая марка изделия SENTRON
Наименование изделия Сигнальный контакт короткого замыкания
Исполнение изделия Принадлежности для переключателя 3VA
Принадлежности Сигнальный контакт короткого замыкания
Степень загрязнения 3
Категория перенапряжения III
Выдерживаемое импульсное напряжение 4 кВ
Рабочее напряжение / при переменном токе / при 50 Гц / расчетное значение / мин. 240 В
Рабочее напряжение / при постоянном токе / расчетное значение / мин. 250 В
Тепловой ток 6 А
Рабочий ток
При AC-12 / при 12 В 6 А
При AC-12 / при 24 В 6 А
При AC-12 / при 48 В 6 А
При AC-12 / при 125 В 6 А
При AC-12 / при 220/240 В 6 А
При DC-12 / при 12 В 6 А
При DC-12 / при 24 В 4 А
При DC-12 / при 48 В 2 А
При DC-12 / при 110 В 0,5 А
При DC-12 / при 250 В 0,25 А
При DC-13 / при 12 В 1 А
При DC-13 / при 24 В 0,8 А
При DC-13 / при 48 В 0,4 А
При DC-13 / при 110 В 0,2 А
При DC-13 / при 250 В 0,1 А
При AC-15 / при 12 В 3 А
При AC-15 / при 24 В 3 А
При AC-15 / при 48 В 3 А
При AC-15 / при 125 В 3 А
При AC-15 / при 220/240 В 3 А
Высота 56 мм
Ширина 7 мм
Глубина 30 мм
Начальный пусковой крутящий момент / при винтовом зажиме / мин. 0,4 Н·м
Начальный пусковой крутящий момент / при винтовом зажиме / макс. 0,5 Н·м
Длина зачистки изоляции номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого 15 мм
Провода / для вспомогательных контактов
Мин. 20
Макс. 16
Длина зачистки изоляции [дюймов] 0,6 in
Начальный пусковой крутящий момент (фунтов/дюйм) / при винтовом зажиме / мин. 3,5 lbf·in
Начальный пусковой крутящий момент (фунтов/дюйм) / при винтовом зажиме / макс. 4,4 lbf·in
