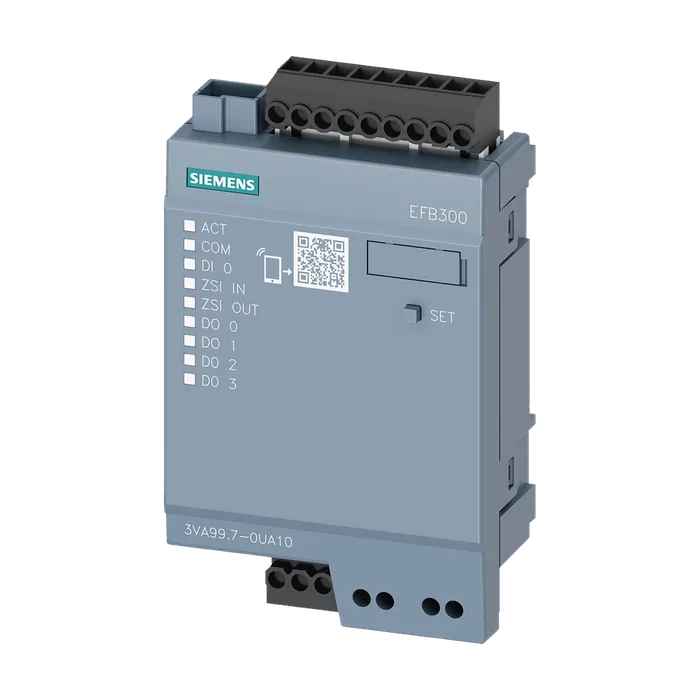

Функция изделия
Источник питания электронного устройства расцепления Да
Цифровой модуль ввода и вывода Да
Число интерфейсов / системы связи автоматического выключателя число автоматических выключателей верхнего уровня 1
/ модуля ZSI
На входе / макс. число подключаемых устройств 20
На выходе / макс. число подключаемых устройств 8
Исполнение соединительного кабеля / модуля ZSI Гибкий, экранированный (мин. 85% перекр.), скрученный провод, макс. емкость: 200 нФ/км (провод/экран), 160 нФ/км (провод/провод), индуктивность 0,65 Гн/км, общее сопротивление провода: Макс. 28 Ом
Число цифровых входов 1
Входное напряжение / на цифровом входе / при постоянном токе / расчетное значение 24 В
Рабочий диапазон цифрового входа МЭК: Безопасное сверхнизкое напряжение/защитное сверхнизкое напряжение
Входное напряжение / на цифровом входе
Начальное значение сигнала <1>-распознавание 15 В
Конечное значение сигнала <0>-распознавание 5 В
Число релейных выходов 2
Напряжение / выходного реле
При переменном токе / макс. 250 В
При постоянном токе / макс. 250 В
Рабочий ток / выходного реле
При переменном токе / при 250 В / расчетное значение 6 А
При постоянном токе / при 30 В / расчетное значение 5 А
Коммутационная способность по току / выходного реле
При AC-12 / при 250 В 6 А
При AC-15 / при 250 В 3 А
При DC-12 / при 250 В 0,2 А
При DC-13 / при 250 В 0,1 А
Выходной ток / выходного реле
Для сигнала <1> / исходное значение 10 мА
Для сигнала <1> / конечное значение 27 мА
Для сигнала <0> / макс. 0,2 мА
Исполнение плавкой вставки предохранителя DIAZED / для защиты вспомогательных контактов выходного реле от коротких замыканий D0 6 A 500 В gL/gG
Категория перенапряжения / выходного реле III (реле) I (прочие)
Число статических полупроводниковых выходов 2
Напряжение / статических полупроводниковых выходов / при постоянном токе / расчетное значение 24 В
Напряжение / статических полупроводниковых МЭК: Безопасное сверхнизкое напряжение/защитное сверхнизкое
Выходов / при постоянном токе / расчетное значение / примечание напряжение
Рабочий ток / статических полупроводниковых выходов / при постоянном токе / расчетное значение 100 мА
Мощность потерь [ВА] / расчетное значение 4 ВА
Оперативное напряжение питания / при постоянном токе / расчетное значение / макс. 24 В
Относительный симметричный допуск / рабочего диапазона оперативного напряжения питания 20 %
Потребляемый ток / макс. 0,16 А
Высота 116 мм
Ширина 70 мм
Глубина 36 мм
Масса нетто 236 г
Исполнение разъема питания съемные/вставные
Исполнение разъема питания / на входах напряжения питания винтовой зажим
Вид подключаемых сечений проводов / на цифровых входах / для проводов американского калибра (AWG) / однопроводной от 1x 21 до 14; от 2x 21 до 16
Окружающая температура / при эксплуатации
Мин. -25 °C
Макс. 60 °C
Окружающая температура / при транспортировке
Мин. -25 °C
Макс. 80 °C
Начальный пусковой крутящий момент / при винтовом зажиме / мин. 0,4 Н·м
Начальный пусковой крутящий момент / при винтовом зажиме / макс. 0,5 Н·м
Окружающая температура / при хранении
Мин. -25 °C
Макс. 70 °C
