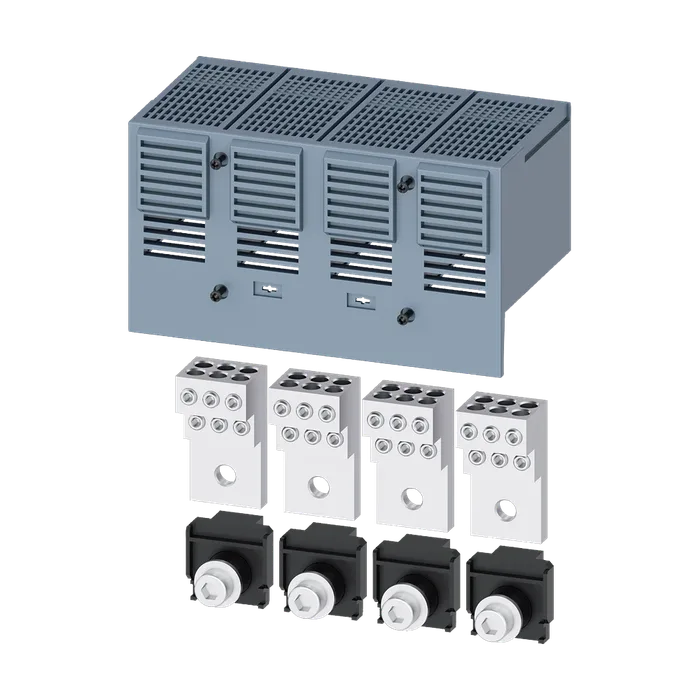

Клемма для проводов круглого сечения 6 проводов, 4 шт. принадлежность для: втычное/ выкатное устройство 3VA6 400/600
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия соед. клемма для проводов круглого сечения, 6 кабелей, 4 шт.
Принадлежности соед. клемма для проводов круглого сечения
Обозначение / для соединительной клеммы TA2.7
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Нет
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 1,5 мм²
Для медного кабеля / многопроводной / макс. 35 мм²
Длина зачистки изоляции начальный пусковой крутящий момент / при 18/34,5 мм
Использовании медных кабелей
Однопроводной 1,5 мм²: 2,8 Нм, 2,5–10 мм²: 6,2 Нм 16 мм²: 7 Нм
Тонкожильный 1,5 мм²: 2,8 Нм, 2,5–10 мм²: 6,2 Нм 16–25 мм²: 7 Нм
Допустимая температура / подключаемого кабеля / согласно UL 486A-486B 75 °C
Длина зачистки изоляции 0,7/1,35"
Поперечное сечение подключаемого провода
Для медного кабеля / однопроводной / мин. 14 AWG
Для медного кабеля / однопроводной / макс. 10 AWG
Для медного кабеля / многопроводной / мин. 14 AWG
Для медного кабеля / многопроводной / макс. 2 AWG
Для медного кабеля / тонкожильный / мин. 14 AWG
Для медного кабеля / тонкожильный / макс. 2 AWG
Для алюминиевого кабеля / однопроводной / мин. 12 AWG
Для алюминиевого кабеля / однопроводной / макс. 10 AWG
Для алюминиевого кабеля / многопроводной / мин. 12 AWG
Для алюминиевого кабеля / многопроводной / макс. начальный пусковой крутящий момент / при 2 AWG
Использовании медных кабелей
Однопроводной 12–10 AWG: 55 lb-in,
Многопроводной 14–8 AWG: 55 Ib-in 6–2 АWG: 62 Ib-in
Тонкожильный 14–8 AWG: 55 Ib-in 6–2 АWG: 62 Ib-in
