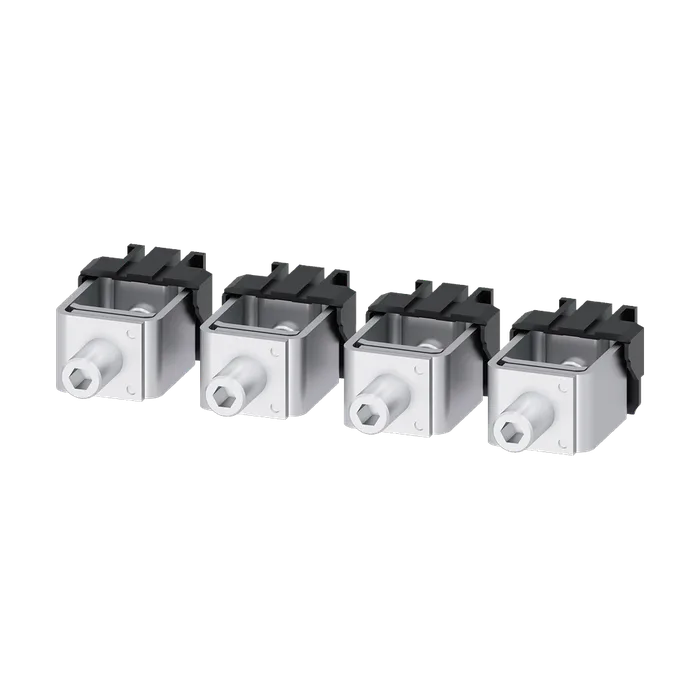

Рамочная клемма 4 шт. принадлежность для: 3VA1 250
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия рамочная клемма, 4 шт.
Принадлежности рамочная клемма
Обозначение / для соединительной клеммы TS1.2
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Нет
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 6 мм²
Для медного кабеля / многопроводной / макс. вид подключаемых сечений проводов / пластинчатых 120 мм²
Медных шин
Мин. 2 6 x 13 мм x 0,5 мм
Макс. 3–6 x 20 x 1 мм
Длина зачистки изоляции начальный пусковой крутящий момент / при 19 мм
Использовании медных кабелей
Однопроводной 6–16 мм²: 6 Нм
Многопроводной 6–25 мм²: 6 Нм 35–120 мм²: 10 Нм
Тонкожильный 10–25 мм²: 6 Нм, 35–95 мм²: 10 Нм
Длина зачистки изоляции 0,75"
Поперечное сечение подключаемого провода
Для медного кабеля / однопроводной / мин. 10 AWG
Для медного кабеля / однопроводной / макс. 10 AWG
Для медного кабеля / многопроводной / мин. 10 AWG
Для медного кабеля / многопроводной / макс. 3/0 AWG
Для медного кабеля / тонкожильный / мин. 10 AWG
Для медного кабеля / тонкожильный / макс. 3/0 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / мин. 10 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / макс. начальный пусковой крутящий момент / при 3/0 AWG
Использовании медных кабелей
Однопроводной 10 AWG: 105 lb-in
Многопроводной 10–4 AWG: 105 lb-in 3–3/0 AWG: 140 lb-in
Тонкожильный 10–4 AWG: 105 lb-in 3–3/0 AWG: 140 lb-in
