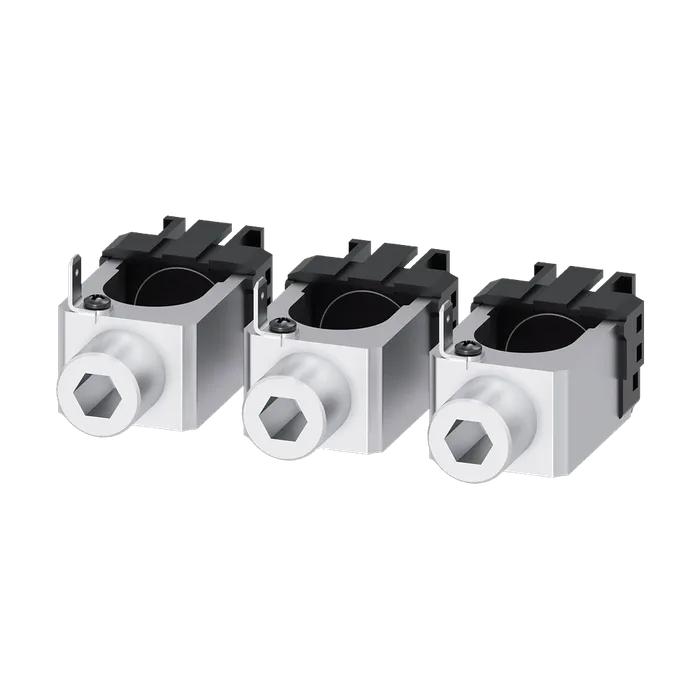

Клемма для проводов круглого сечения в т. ч. отвод напряжения для вспомогательных проводов 3 шт. принадлежность для: 3VA5 250
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия соед. клемма для проводов круглого сечения, SPG-отвод, 3 шт.
Принадлежности соед. клемма для проводов круглого сечения
Обозначение / для соединительной клеммы TA1.4
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Да
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 16 мм²
Для медного кабеля / многопроводной / макс. 185 мм²
Для алюминиевого кабеля / однопроводной / мин. 16 мм²
Для алюминиевого кабеля / однопроводной / макс. 16 мм²
Для алюминиевого кабеля / многопроводной / мин. 16 мм²
Для алюминиевого кабеля / многопроводной / макс. 185 мм²
Длина зачистки изоляции начальный пусковой крутящий момент / при 20 мм
Использовании медных кабелей
Однопроводной 16 мм²: 15,8 Нм
Многопроводной 16–35 мм²: 15,8 Нм 50–185 мм²: 31,1 Нм
Тонкожильный 16–35 мм²: 15,8 Нм 50–185 мм²: 31,1 Нм
Допустимая температура / подключаемого кабеля / согласно UL 486A-486B 75 °C
Длина зачистки изоляции 0,8"
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 6 AWG
Для медного кабеля / многопроводной / макс. 350 x 1000 круг. мил
Для медного кабеля / тонкожильный / мин. 6 AWG
Для медного кабеля / тонкожильный / макс. 350 x 1000 круг. мил
Для алюминиевого кабеля / многопроводной / мин. 6 AWG
Для алюминиевого кабеля / многопроводной / макс. начальный пусковой крутящий момент / при 350 x 1000 круг. мил
Использовании медных кабелей
Многопроводной 6–2 AWG: 140 lb-in, 1 AWG – 350 kcmil: 275 lb-in
Тонкожильный 6–2 AWG: 140 lb-in, 1 AWG – 350 kcmil: 275 lb-in
