Торговая марка изделия SENTRON
Наименование изделия Принадлежности

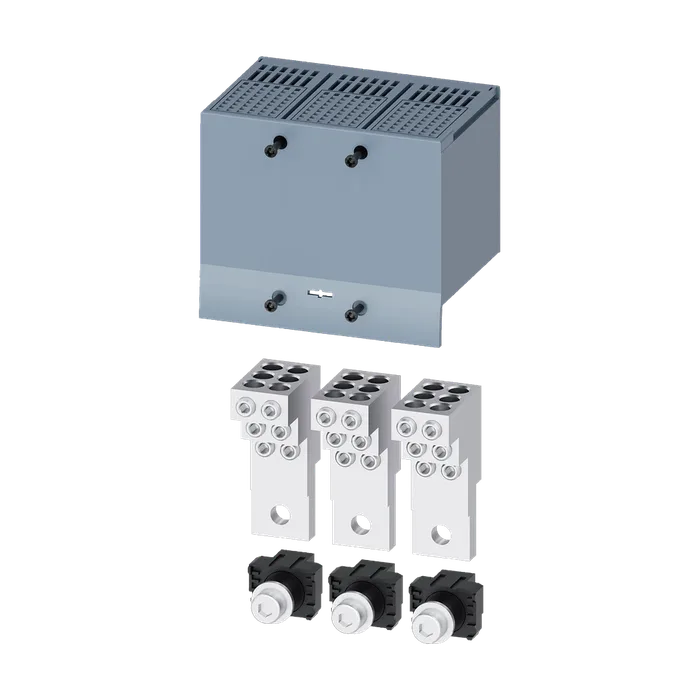

Исполнение изделия соед. клемма для проводов круглого сечения, 6 кабелей, 3 шт.
Принадлежности соед. клемма для проводов круглого сечения
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 1,5 мм²
Для медного кабеля / многопроводной / макс. 35 мм²
Длина зачистки изоляции начальный пусковой крутящий момент / при 13,5/26/38,5 мм
Использовании медных кабелей
Однопроводной <= 10 мм²: 6,2 Нм, > 10 мм²: 7 Нм
Многопроводной <= 10 мм²: 6,2 Нм, > 10 мм²: 7 Нм
Тонкожильный <= 10 мм²: 6,2 Нм, > 10 мм²: 7 Нм
Допустимая температура / подключаемого кабеля / согласно UL 486A-486B 75 °C
Длина зачистки изоляции 0,53/1,0/1,5"
Поперечное сечение подключаемого провода
Для медного кабеля / однопроводной / мин. 14 AWG
Для медного кабеля / однопроводной / макс. 10 AWG
Для медного кабеля / многопроводной / мин. 14 AWG
Для медного кабеля / многопроводной / макс. 2 AWG
Для медного кабеля / тонкожильный / мин. 14 AWG
Для медного кабеля / тонкожильный / макс. 2 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / мин. 1,5
Для медного кабеля / тонкожильный / с заделкой концов кабеля / макс. 25
Для алюминиевого кабеля / однопроводной / мин. 12 AWG
Для алюминиевого кабеля / однопроводной / макс. 10 AWG
Для алюминиевого кабеля / многопроводной / мин. 12 AWG
Для алюминиевого кабеля / многопроводной / макс. начальный пусковой крутящий момент / при 2 AWG
Использовании медных кабелей
Многопроводной 14–8 AWG: 55 Ib-in 6–2 АWG: 62 Ib-in
Тонкожильный <= 8 AWG: 55 lb-in, >8 АWG: 62 lb-in
