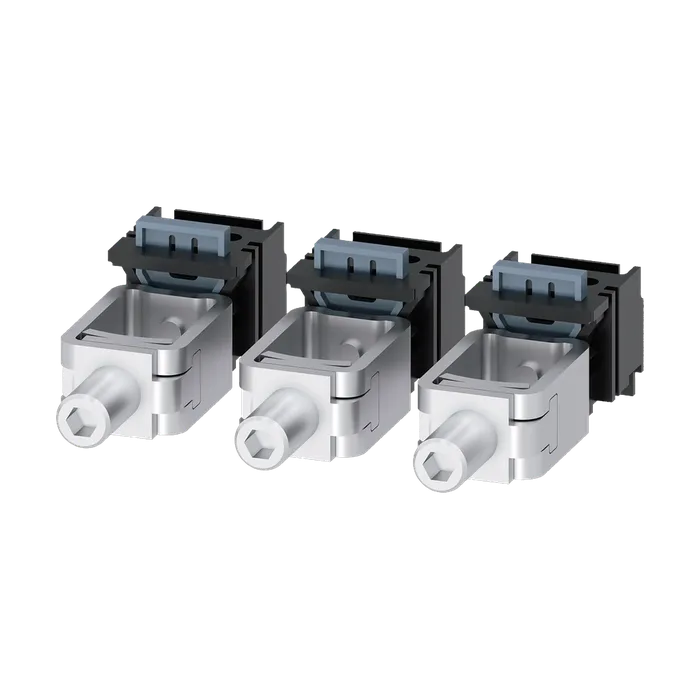

Рамочная клемма, 3 шт. принадлежность для: 3VA1 100/160
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия рамочная клемма, 3 шт.
Принадлежности рамочная клемма
Обозначение / для соединительной клеммы TS1.1
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Нет
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 1,5 мм²
Для медного кабеля / многопроводной / макс. вид подключаемых сечений проводов / пластинчатых 70 мм²
Медных шин
Мин. 1 9 x 9 мм x 0,8 мм
Макс. 3–6 x 13 x 0,5 мм
Длина зачистки изоляции начальный пусковой крутящий момент / при 12 мм
Использовании медных кабелей
Однопроводной 1,5–16 мм²: 45 Ib-in
Многопроводной 1,5–16 мм²: 45 Ib-in 25–70 мм²: 70 Ib-in
Тонкожильный 1,5–16 мм²: 45 Ib-in 25–50 мм²: 70 Ib-in
Длина зачистки изоляции 0,5"
Поперечное сечение подключаемого провода
Для медного кабеля / однопроводной / мин. 14 AWG
Для медного кабеля / однопроводной / макс. 10 AWG
Для медного кабеля / многопроводной / мин. 14 AWG
Для медного кабеля / многопроводной / макс. 3/0 AWG
Для медного кабеля / тонкожильный / мин. 14 AWG
Для медного кабеля / тонкожильный / макс. 3/0 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / мин. 14 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / макс. начальный пусковой крутящий момент / при 3/0 AWG
Использовании медных кабелей
Однопроводной 14–10 AWG: 45 Ib-in
Многопроводной 14–6 AWG: 45 Ib-in 4 АWG – 3/0: 70 Ib-in
Тонкожильный 14–6 AWG: 45 Ib-in 4 АWG – 3/0: 70 Ib-in
