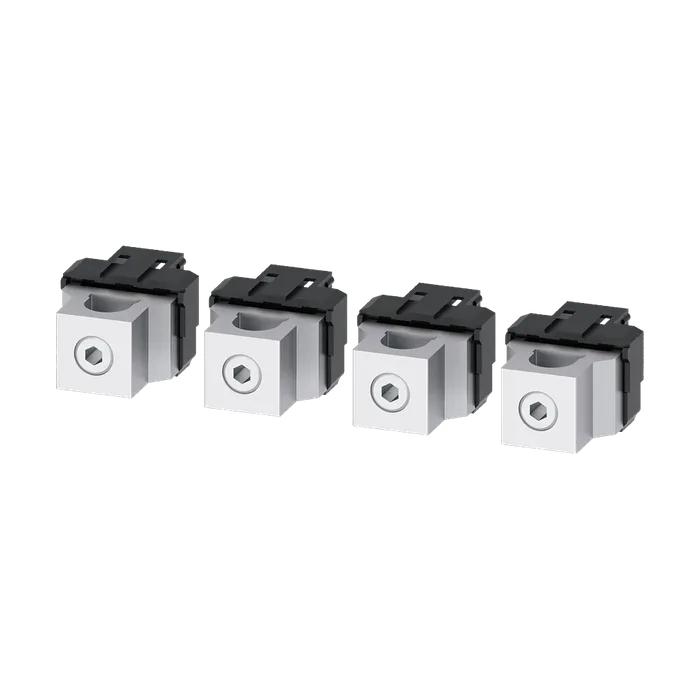

Клемма для проводов круглого сечения 4 шт. принадлежность для: 3VA6 150/250
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия соед. клемма для проводов круглого сечения, 1 кабель, 4 шт.
Принадлежности соед. клемма для проводов круглого сечения
Обозначение / для соединительной клеммы TA1.3
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Нет
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 1,5 мм²
Для медного кабеля / многопроводной / макс. 50 мм²
Длина зачистки изоляции начальный пусковой крутящий момент / при 18 мм
Использовании медных кабелей
Однопроводной 1,5–10 мм²: 6,2 Нм 16 мм²: 8,5 Нм
Многопроводной 1,5–10 мм²: 6,2 Нм 16–35 мм²: 8,5 Нм 50 мм²: 13,6 Нм
Тонкожильный 1,5–10 мм²: 6,2 Нм 16–35 мм²: 8,5 Нм 50 мм²: 13,6 Нм
Допустимая температура / подключаемого кабеля / согласно UL 486A-486B 75 °C
Длина зачистки изоляции 0,7"
Поперечное сечение подключаемого провода
Для медного кабеля / однопроводной / мин. 14 AWG
Для медного кабеля / однопроводной / макс. 10 AWG
Для медного кабеля / многопроводной / мин. 14 AWG
Для медного кабеля / многопроводной / макс. 1/0 AWG
Для медного кабеля / тонкожильный / мин. 14 AWG
Для медного кабеля / тонкожильный / макс. 1/0 AWG
Для алюминиевого кабеля / однопроводной / мин. 12 AWG
Для алюминиевого кабеля / однопроводной / макс. 10 AWG
Для алюминиевого кабеля / многопроводной / мин. 12 AWG
Для алюминиевого кабеля / многопроводной / макс. начальный пусковой крутящий момент / при 1/0 AWG
Использовании медных кабелей
Многопроводной 14–8 AWG: 55 lb-in 6–2 АWG: 75 lb-in 1–1/0 АWG: 120 lb-in
Тонкожильный 14–8 AWG: 55 lb-in 6–2 АWG: 75 lb-in 1–1/0 АWG: 120 lb-in
