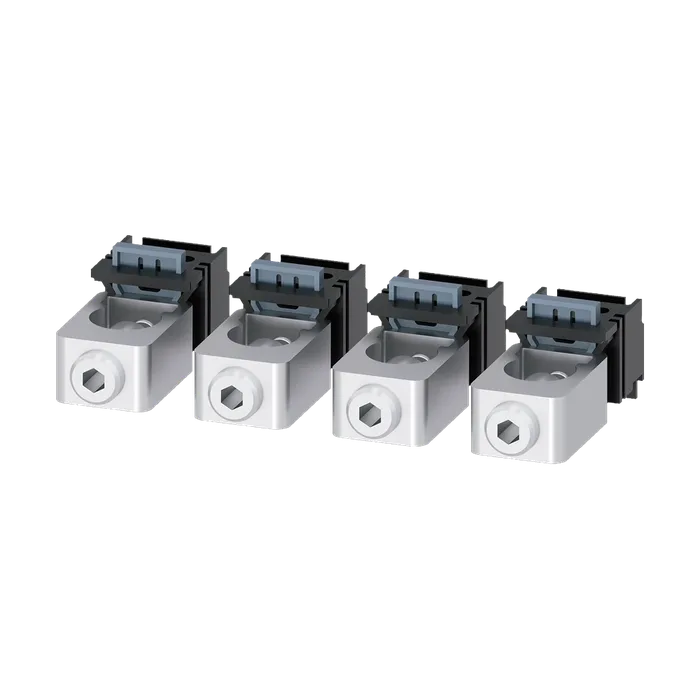

Клемма для проводов круглого сечения 4 шт. принадлежность для: 3VA1 100/160
Торговая марка изделия SENTRON
Наименование изделия Принадлежности
Исполнение изделия соед. клемма для проводов круглого сечения, 1 кабель, 4 шт.
Принадлежности соед. клемма для проводов круглого сечения
Обозначение / для соединительной клеммы TA1.1
Исполнение разъема питания / с соед. зажимом для вспомогательного провода Нет
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 10 мм²
Для медного кабеля / многопроводной / макс. 95 мм²
Для алюминиевого кабеля / однопроводной / мин. 10 мм²
Для алюминиевого кабеля / однопроводной / макс. 16 мм²
Для алюминиевого кабеля / многопроводной / мин. 10 мм²
Для алюминиевого кабеля / многопроводной / макс. 95 мм²
Длина зачистки изоляции начальный пусковой крутящий момент / при 12,2 мм
Использовании медных кабелей
Однопроводной 10 мм²: 6,2 Нм 16–95 мм²: 11,3 Нм
Многопроводной 10 мм²: 6,2 Нм 16–95 мм²: 11,3 Нм
Тонкожильный 10 мм²: 6,2 Нм 16–95 мм²: 11,3 Нм
Допустимая температура / подключаемого кабеля / согласно UL 486A-486B 75 °C
Длина зачистки изоляции 0,48"
Поперечное сечение подключаемого провода
Для медного кабеля / многопроводной / мин. 8 AWG
Для медного кабеля / многопроводной / макс. 3/0 AWG
Для медного кабеля / тонкожильный / мин. 8 AWG
Для медного кабеля / тонкожильный / макс. 3/0 AWG
Для медного кабеля / тонкожильный / с заделкой концов кабеля / мин. 1,5
Для медного кабеля / тонкожильный / с заделкой концов кабеля / макс. 35
Для алюминиевого кабеля / многопроводной / мин. 12 AWG
Для алюминиевого кабеля / многопроводной / 3/0 AWG
Использовании медных кабелей
Однопроводной 8 AWG: 55 lb-in 6–3/0 АWG: 100 lb-in
Многопроводной 8 AWG: 55 lb-in 6–3/0 АWG: 100 lb-in
Тонкожильный 8 AWG: 55 lb-in 6–3/0 АWG: 100 lb-in
