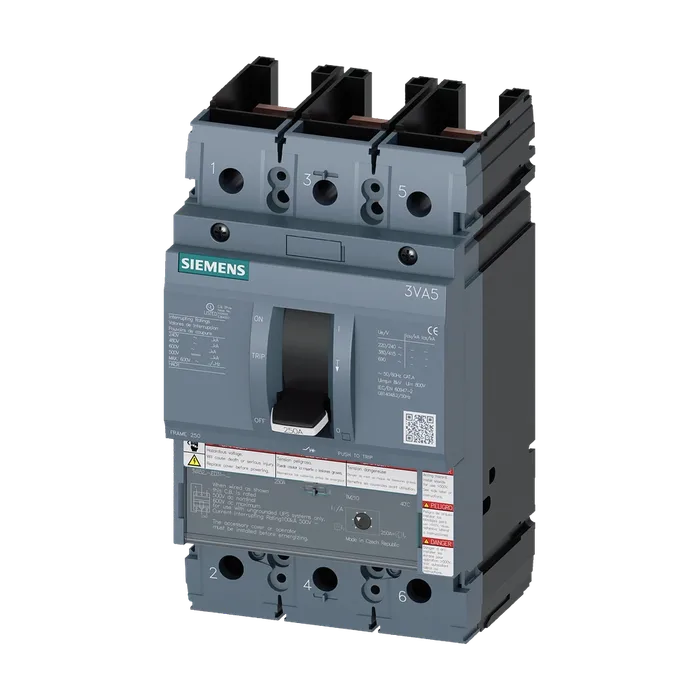

Авт. выключатель 3VA5 UL типоразм. 250 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования TM210, FTFM, In = 225 А защита от перегрузки Ir = 225 А, фикс. значение защита от коротких замыканий Ii = 10 x In без выводов
105 718,69 ₽С НДС
Код товара: 3VA52225ED310AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA5 UL типоразм. 250 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования TM210, FTFM, In = 225 А защита от перегрузки Ir = 225 А, фикс. значение защита от коротких замыканий Ii = 10 x In без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMFAS
Исполнение изделияЗащита установки
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа high intensity discharge (HID)Нет
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа switching duty (SWD)Нет
Исполнение расцепителя макс. токаTM210
Функция защиты расцепителя макс. токаLI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при постоянном токе / расчетное значение750 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.51 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс17,07 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В8 000
Коммутационная износостойкость / при AC-1 / при 690 В4 000
Коммутационная износостойкость / при 480 В8 000
Коммутационная износостойкость / при 600 В4 000
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюотсутств.
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME2 кг
Маркировка / согласно UL 489 / выключатель 100% номиналаНет
Рабочий ток
При 40 °C225 А
При 45 °C220 А
При 50 °C216 А
При 55 °C211 А
При 60 °C206 А
При 65 °C201 А
При 70 °C197 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 690 В ном. рабочая отключающая способность при коротком7 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 690 В включающая способность при коротком замыкании7 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 690 В11,9 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Отключающая способность по току
При 240 В85 кА
При 480 В35 кА
При 600 В18 кА
Расцепителя типа L / при характеристике I2t
Мин.225 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при225 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.2 250 А
Макс. регулируемое абсолютное значение ном. тока (InN) /2 250 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Регулируемый порог срабатывания по току / токозависимого расцепителя перегрузки225 ... 225 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,28 in
Высота185 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,27 in
Глубина83 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA5222-5ED31-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,000 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5385
Размер упаковки150,00 x 245,00 x 160,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA5 UL frame 250 breaking capacity class M 35kA @ 480V 3-pole, line protection TM210, ftfm, In=225A overload protection ir=225A fixed short circuit protection iI=10 x In w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA5222-5ED31-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
