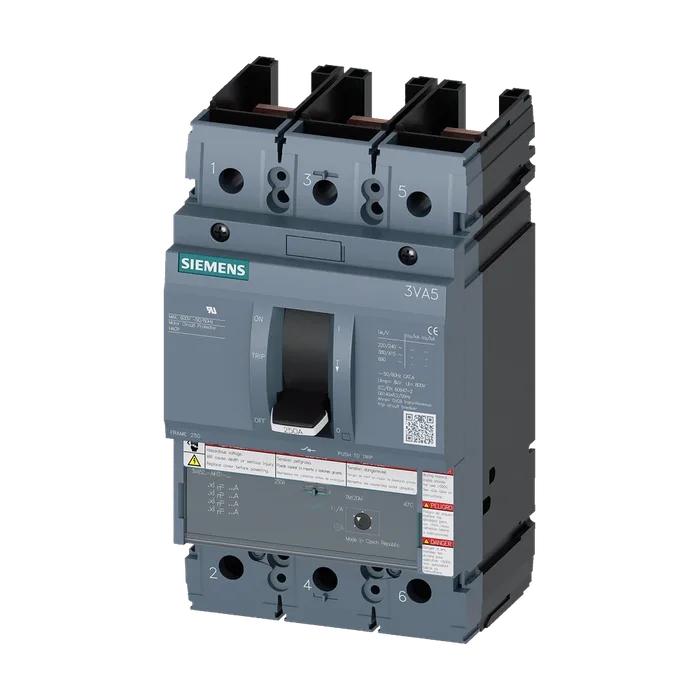

Авт. выключатель 3VA5 UL типоразм. 250 3-пол., защита пусковых устройств TM120M, AM, In = 150 А без защиты от перегрузки защита от коротких замыканий Ii = 6...12 x In без выводов
89 105,75 ₽С НДС
Код товара: 3VA52150MH310AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA5 UL типоразм. 250 3-пол., защита пусковых устройств TM120M, AM, In = 150 А без защиты от перегрузки защита от коротких замыканий Ii = 6...12 x In без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULHFAP
Исполнение изделияЗащита стартера
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа high intensity discharge (HID)Нет
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа switching duty (SWD)Нет
Исполнение расцепителя макс. токаTM120M
Функция защиты расцепителя макс. токаI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.19,6 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс6,53 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В8 000
Коммутационная износостойкость / при AC-1 / при 690 В4 000
Коммутационная износостойкость / при 480 В8 000
Коммутационная износостойкость / при 600 В4 000
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюотсутств.
Функция изделия
Функция связиНет
Обнаружение потери фазыНет
Прочие измерительные функцииНет
Масса нетто ME2.017 кг
Маркировка / согласно UL 489 / выключатель 100%Нет
Рабочий ток
При 40 °C150 А
При 45 °C150 А
При 50 °C150 А
При 55 °C150 А
При 60 °C150 А
При 65 °C150 А
При 70 °C150 А
Коротком замыкании (Icu)
При 240 В100 кА
При 415 В70 кА
При 690 В ном. рабочая отключающая способность при коротком10 кА
Замыкании (Ics)
При 240 В100 кА
При 415 В70 кА
При 690 В включающая способность при коротком замыкании10 кА
(Icm)
При 240 В220 кА
При 415 В154 кА
При 690 В17 кА
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
При расцеплении типа I
Мин.900 А
Макс. регулируемое абсолютное значение ном. тока (InN) /1 800 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]7,28 in
Высота185 мм
Ширина [дюймов]4,13 in
Ширина105 мм
Глубина [дюймов]3,27 in
Глубина83 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA5215-0MH31-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)2,017 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5385
Размер упаковки150,00 x 245,00 x 160,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA5 UL frame 250 3-pole,motor starter protection tm120m, aM, In=150A without overload protection short circuit protection iI=6...12 x In w/o connection
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA5215-0MH31-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
