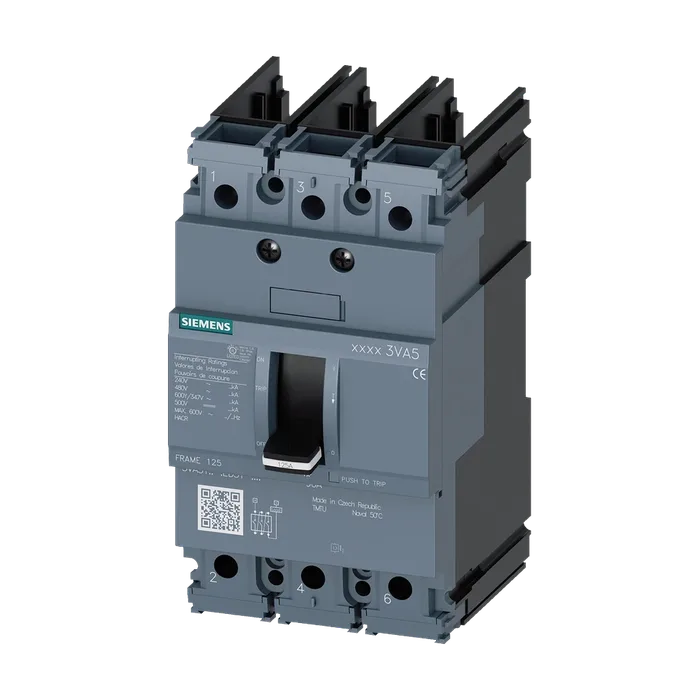

Авт. выключатель 3VA5 UL типоразм. 125 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования TM210, FTFM, In = 60 А защита от перегрузки Ir = 60 A, фикс. значение защита от коротких замыканий Ii = 10 x In UL 489 SB (Naval), 50°C без выводов
31 035,99 ₽С НДС
Код товара: 3VA51605ED311AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA5 UL типоразм. 125 класс коммутационной способности M 35 кA @ 480 В 3-пол., защита оборудования TM210, FTFM, In = 60 А защита от перегрузки Ir = 60 A, фикс. значение защита от коротких замыканий Ii = 10 x In UL 489 SB (Naval), 50°C без выводов
Торговая марка изделияSENTRON
Наименование изделияКомпактный авт. выключатель
Наименование изделия / согласно файлу ULMEAM
Исполнение изделияЗащита установки
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель для систем нагрева, кондиционирования воздуха и охлаждения (тип HACR)Да
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа high intensity discharge (HID)Нет
Исполнение выключателя нагрузки / согласно UL 489 / автоматический выключатель типа switching duty (SWD)Нет
Исполнение расцепителя макс. токаTM210
Функция защиты расцепителя макс. токаLI
Число полюсов3
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.15,4 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс5,13 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В8 000
Коммутационная износостойкость / при AC-1 / при 690 В4 000
Коммутационная износостойкость / при 480 В8 000
Коммутационная износостойкость / при 600 В4 000
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюотсутств.
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME0.88 кг
Маркировка / согласно UL 489 / выключатель 100% номинала рабочий токНет
При 40 °C60 А
При 45 °C59 А
При 50 °C58 А
При 55 °C57 А
При 60 °C56 А
При 65 °C55 А
При 70 °C54 А
Класс коммутационной способности автоматического выключателяM
Исполнение защиты от коротких замыканийзначения коммутационной способности для сетей постоянного тока указаны в техническом описании компактного авт. выключателя 3VA; соответствующая ссылка приведена в последнем разделе, см. "Сервис и поддержка"
Отключающая способность по току
При 240 В85 кА
При 480 В35 кА
При 600 Y/347 В18 кА
Расцепителя типа L / при характеристике I2t
Мин.60 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при60 А
Характеристике I2t
Мин.1 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /1 s
При расцеплении типа I
Мин.600 А
Макс. регулируемое абсолютное значение ном. тока (InN) /600 А
При расцеплении типа N
Мин.0 А
Макс.0 А
Регулируемый порог срабатывания по току / токозависимого расцепителя перегрузки42 ... 60 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]5,51 in
Высота140 мм
Ширина [дюймов]3 in
Ширина76,2 мм
Глубина [дюймов]3,01 in
Глубина76,5 мм
Расположение разъема питания / для главной цепиБез подсоединения
Исполнение разъема питания / для главной цепибез
Число переключающих контактов / для вспомогательных контактов0
Сертификат соответствия / как допуск для судоходства (не для военных кораблей) / Supplement SBДа
Артикул3VA5160-5ED31-1AA0
Каталог IDLV10
Код группыP360
Товарный код8536209900
Вес Нетто (Кг)0,880 Кг
Вид продуктов3VA Molded Case Circuit Breakers up to 2000 A, UL / IEC
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5385
Размер упаковки92,00 x 150,00 x 116,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA5 UL frame 125 breaking capacity class M 35kA @ 480V 3-pole, line protection TM210, ftfm, In=60A overload protection ir=60A fixed short circuit protection iI=10 x In ul489 sb (naval), 50 deg cel. w/o connection
Страна происхожденияМексика
Количество в упаковке1
Заказной Номер (Артикл)3VA5160-5ED31-1AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
