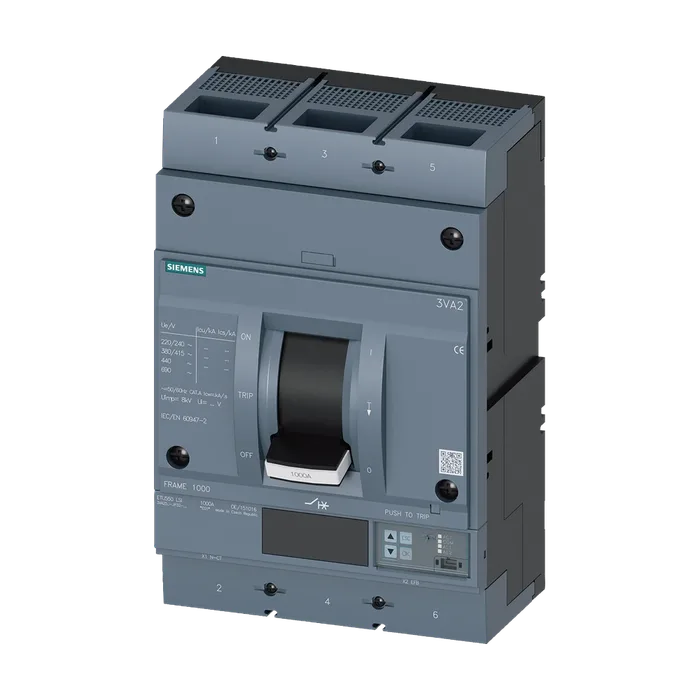

Авт. выключатель 3VA2 IEC типоразмер 1000 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU550, LSI, In = 800 А защита от перегрузки Ir = 320...800 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC
330 315 ₽С НДС
Код товара: 3VA25805JP320JC0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразмер 1000 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU550, LSI, In = 800 А защита от перегрузки Ir = 320...800 А защита от коротких замыканий Isd = 0,6...10 x In, Ii = 1,5...12 x In защита нейтрали опционально: внешний трансфoрматор тока, до 160% плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU550
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Исполнение вспомогательного выключателя2 выключателя вспомогательных цепей HQ
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.231 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс77 Вт
Механический срок службы (коммутационных циклов) / типичный10 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 600
Коммутационная износостойкость / при AC-1 / при 690 В3 200
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиДа
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиДа
Прочие измерительные функцииНет
Масса нетто ME14.2 кг
Ток длительной нагрузки / расчетное значение / макс.1 000 А
Ток длительной нагрузки / расчетное значение800 А
Рабочий ток
При 40 °C800 А
При 45 °C800 А
При 50 °C800 А
При 55 °C800 А
При 60 °C800 А
При 65 °C767 А
При 70 °C703 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком25 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании19 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В52,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.320 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при800 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /25 s
Расцепителя типа S / при характеристике I0t
Мин.480 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /8 000 А
Расцепителя типа S / при характеристике I2t
Мин.480 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при8 000 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.1 200 А
Макс. регулируемое абсолютное значение ном. тока (InN) /8 000 А
При расцеплении типа N
Мин.160 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного1 280 А
Действия
Мин.1 200 А
Макс.8 000 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 20–160%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]12,6 in
Высота320 мм
Ширина [дюймов]8,27 in
Ширина210 мм
Глубина [дюймов]4,72 in
Глубина120 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 4 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.50 x 28 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов2
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2580-5JP32-0JC0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)14,200 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки245,00 x 365,00 x 175,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 1000 Switching capacity class M Icu=55 kA @ 415 V 3-pole, system protection ETU550, LSI, In=800 A Overload protection Ir=320 A. ..800 A short-circuit protection Isd=0.6..10x In, Ii=1.5..12x In N-conductor protection optionally with external current transformer, up to 160% Lug terminal Shunt release (STL) 110-127 V DC, 50/60 Hz AC 2 auxiliary switches HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2580-5JP32-0JC0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
