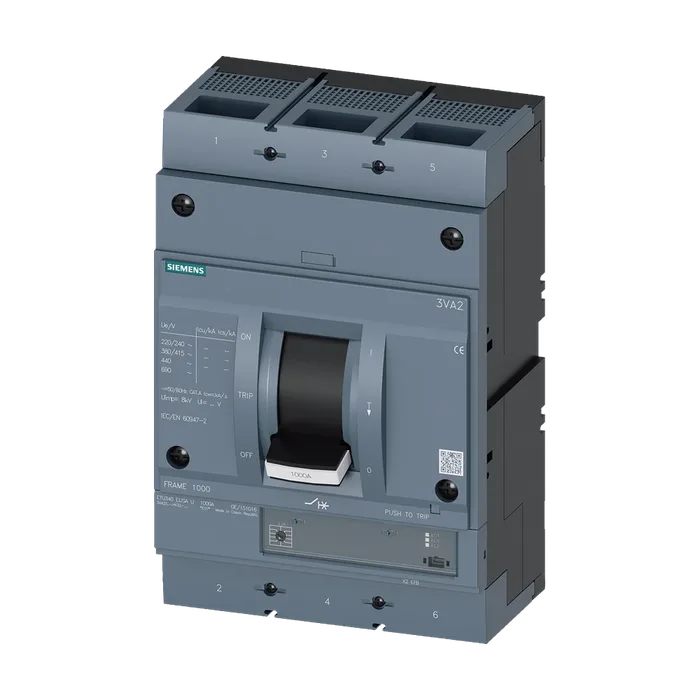

Авт. выключатель 3VA2 IEC типоразм. 1000 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU340, ELISA LI, In = 1000 A защита от перегрузки Ir = 400...1000 А защита от коротких замыканий Ii = 10 x In плоский винтовой зажим
по запросуС НДС
Код товара: 3VA25107HK320AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 1000 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU340, ELISA LI, In = 1000 A защита от перегрузки Ir = 400...1000 А защита от коротких замыканий Ii = 10 x In плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU340
Функция защиты расцепителя макс. токаELISA LI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.330 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс110 Вт
Механический срок службы (коммутационных циклов) / типичный10 000
Коммутационная износостойкость / при AC-1 / при 380/415 В4 900
Коммутационная износостойкость / при AC-1 / при 690 В3 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME13.5 кг
Ток длительной нагрузки / расчетное значение / макс.1 000 А
Ток длительной нагрузки / расчетное значение1 000 А
Рабочий ток
При 40 °C1 000 А
При 45 °C1 000 А
При 50 °C1 000 А
При 55 °C1 000 А
При 60 °C955 А
При 65 °C885 А
При 70 °C815 А
Класс коммутационной способности автоматического выключателяC
Коротком замыкании (Icu)
При 240 В200 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком35 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В85 кА
При 440 В70 кА
При 500 В65 кА
При 690 В включающая способность при коротком замыкании19 кА
(Icm)
При 240 В440 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В73,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемыйНет
Регулируемый порог срабатывания по току / расцепителя типа L / при характеристике I4t регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при400 ... 1 000 А
Характеристике I4t
Мин.500 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /500 s
При расцеплении типа I
Мин.10 000 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного10 000 А
Действия
Мин.10 000 А
Макс.10 000 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]12,6 in
Высота320 мм
Ширина [дюймов]8,27 in
Ширина210 мм
Глубина [дюймов]4,72 in
Глубина120 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 4 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.50 x 28 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2510-7HK32-0AA0
Каталог IDLV10
Код группыP360
Товарный код85362090
Вес Нетто (Кг)13,500 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки248,00 x 365,00 x 178,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 1000 Switching capacity class C Icu=110 kA @ 415 V 3-pole, system protection ETU340, ELISA LI, In=1000 A Overload protection Ir=400 A...1000 A short-circuit protection Ii=10 x In Lug terminal
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2510-7HK32-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
