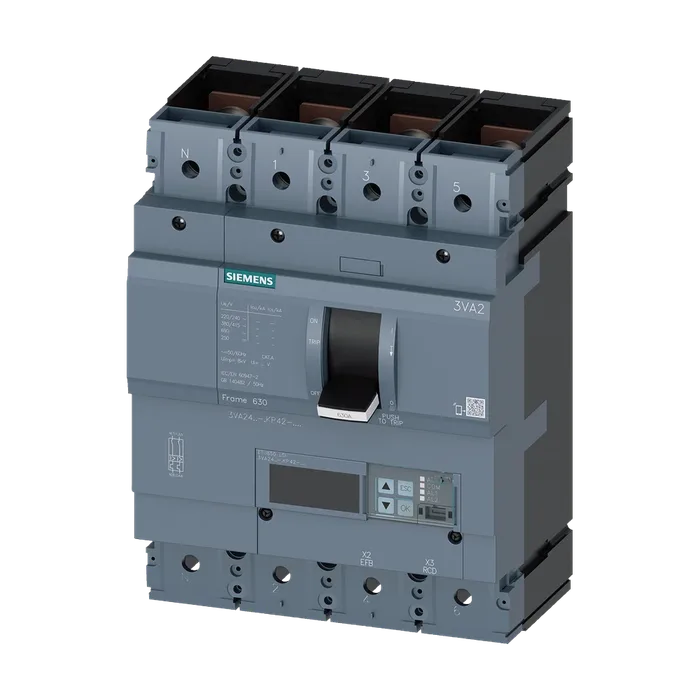

Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности H Icu = 85 кA @ 415 В 4-пол., защита оборудования ETU850, LSI, In = 630 А защита от перегрузки Ir = 250...630 А защита от коротких замыканий Isd = 0,6...9 x In, Ii = 1,5...9 x In защита нейтрали регулируемая (ВЫКЛ., до 100%) плоский винтовой зажим
361 425 ₽С НДС
Код товара: 3VA24636KP420AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности H Icu = 85 кA @ 415 В 4-пол., защита оборудования ETU850, LSI, In = 630 А защита от перегрузки Ir = 250...630 А защита от коротких замыканий Isd = 0,6...9 x In, Ii = 1,5...9 x In защита нейтрали регулируемая (ВЫКЛ., до 100%) плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU850
Функция защиты расцепителя макс. токаLSI
Число полюсов4
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.162 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс54 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В5 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиДа
Прочие измерительные функцииДа
Масса нетто ME5.7 кг
Ток длительной нагрузки / расчетное значение / макс.630 А
Ток длительной нагрузки / расчетное значение630 А
Рабочий ток
При 40 °C630 А
При 45 °C600 А
При 50 °C570 А
При 55 °C540 А
При 60 °C510 А
При 65 °C480 А
При 70 °C450 А
Класс коммутационной способности автоматического выключателяH
Коротком замыкании (Icu)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В110 кА
При 415 В85 кА
При 440 В85 кА
При 500 В55 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В242 кА
При 415 В187 кА
При 440 В187 кА
При 500 В121 кА
При 690 В9 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.250 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при630 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /12 s
Расцепителя типа S / при характеристике I0t
Мин.378 А
Макс. регулируемый порог срабатывания тока уставки (Isd) /5 670 А
Расцепителя типа S / при характеристике I2t
Мин.378 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при5 670 А
Характеристике I0t
Мин.0,05 s
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при0,5 s
Характеристике I2t
Мин.0,05 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,5 s
При расцеплении типа I
Мин.945 А
Макс. регулируемое абсолютное значение ном. тока (InN) /5 670 А
При расцеплении типа N
Мин.126 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного630 А
Действия
Мин.945 А
Макс.5 670 А
Исполнение защиты нейтрального проводарегулируем., ВЫКЛ.; 20–100%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]7,24 in
Ширина184 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.35 x 10 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2463-6KP42-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)5,700 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки210,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 630 Switching capacity class H Icu=85 kA @ 415 V 4-pole, system protection ETU850, LSI, In=630 A Overload protection Ir=250 A. ..630 A short-circuit protection Isd=0.6..9x In, Ii=1.5..9x In N-conductor protection adjustable (OFF, up to 100%) Lug terminal
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2463-6KP42-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
