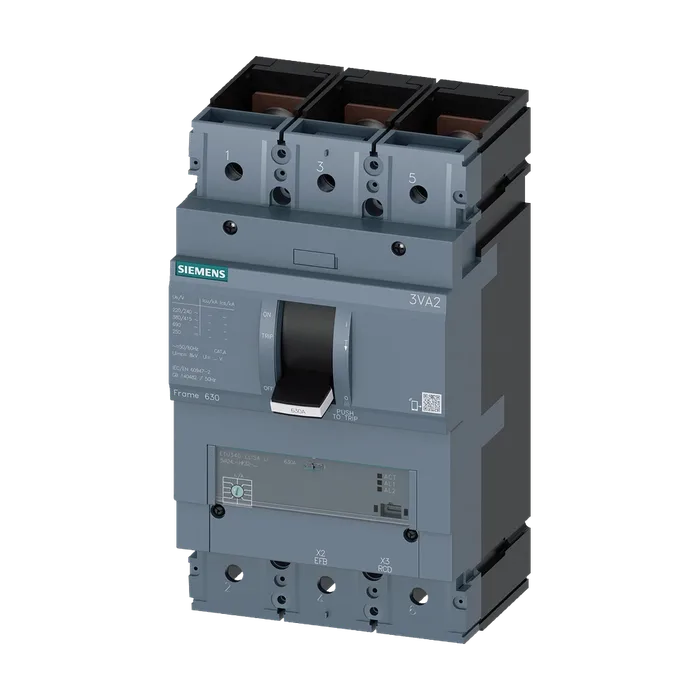

Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU340, ELISA LI, In = 500 А защита от перегрузки Ir = 200...500 А защита от коротких замыканий Ii = 14 x In плоский винтовой зажим
по запросуС НДС
Код товара: 3VA24507HK320AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 630 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита оборудования ETU340, ELISA LI, In = 500 А защита от перегрузки Ir = 200...500 А защита от коротких замыканий Ii = 14 x In плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU340
Функция защиты расцепителя макс. токаELISA LI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.99 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс33 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В5 000
Коммутационная износостойкость / при AC-1 / при 690 В3 500
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME4.706 кг
Ток длительной нагрузки / расчетное значение / макс.500 А
Ток длительной нагрузки / расчетное значение500 А
Кратковременно выдерживаемый ток (Icw)
Длительностью не более 1 с6 кА
Рабочий ток
При 40 °C500 А
При 45 °C500 А
При 50 °C500 А
При 55 °C477 А
При 60 °C455 А
При 65 °C432 А
При 70 °C410 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком6 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В включающая способность при коротком замыкании6 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В9 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемыйНет
Регулируемый порог срабатывания по току / расцепителя типа L / при характеристике I4t регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при200 ... 500 А
Характеристике I4t
Мин.600 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /600 s
При расцеплении типа I
Мин.7 000 А
Макс. регулируемое абсолютное значение ном. тока (InN) /7 000 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.7 000 А
Макс.7 000 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.35 x 10 мм
Исполнение поверхности / соединений / на верхнейцвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2450-7HK32-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)4,706 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки165,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 630 КЛАСС ОТКЛ. СПОСОБНОСТИ C ICU=110KA @ 415 В 3-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU340, ELISA LI, IN=500A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=200A .. .500A ЗАЩИТА ОТ ТОКА КЗ II=14 X IN ШИННОЕ ПРИСОЕДИНЕНИЕ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2450-7HK32-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
