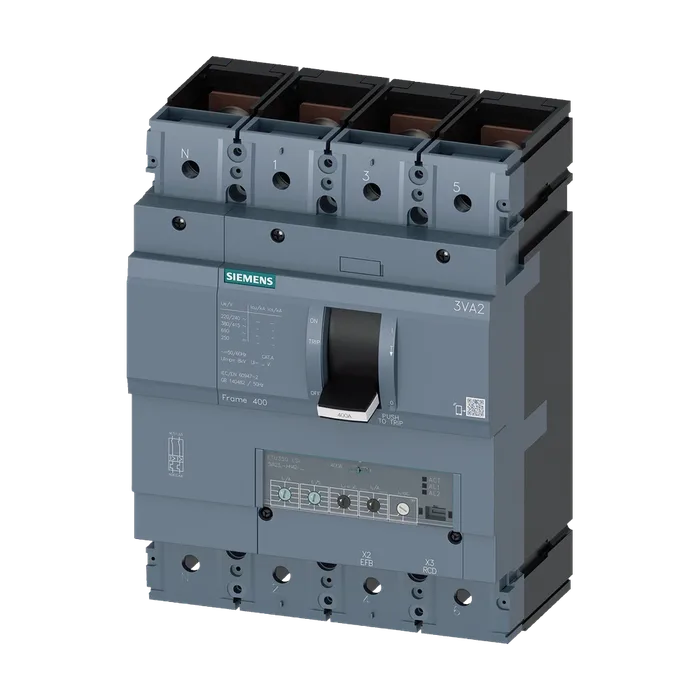

Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU350, LSI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) плоский винтовой зажим 3 доп. контакта HQ
по запросуС НДС
Код товара: 3VA23405HN420AD0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU350, LSI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Isd = 1,5...10 x Ir, Ii = 10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) плоский винтовой зажим 3 доп. контакта HQ
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU350
Функция защиты расцепителя макс. токаLSI
Число полюсов4
Исполнение вспомогательного расцепителяБез вспом. разъединителя
Исполнение вспомогательного выключателя3 выключателя вспомогательных цепей HQ
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.96 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс32 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В6 000
Коммутационная износостойкость / при AC-1 / при 690 В4 200
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME5.8 кг
Ток длительной нагрузки / расчетное значение / макс.400 А
Ток длительной нагрузки / расчетное значение400 А
Рабочий ток
При 40 °C400 А
При 45 °C400 А
При 50 °C400 А
При 55 °C385 А
При 60 °C370 А
При 65 °C355 А
При 70 °C340 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В7,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.160 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при400 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /17 s
Расцепителя типа S / при характеристике I2t
Мин.600 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при4 000 А
Характеристике I2t
Мин.0,02 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,4 s
При расцеплении типа I
Мин.4 000 А
Макс. регулируемое абсолютное значение ном. тока (InN) /4 000 А
При расцеплении типа N
Мин.200 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного400 А
Действия
Мин.4 000 А
Макс.4 000 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 50%; 100%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]7,24 in
Ширина184 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.35 x 10 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов3
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2340-5HN42-0AD0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)5,800 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки208,00 x 261,00 x 167,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 400 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 4-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU350, LSI, IN=400A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=160A ...400A ЗАЩИТА ОТ ТОКА КЗ ISD=1,5... 10 X IR, II=10 X IN РЕГУЛИР. ЗАЩИТА НЕЙТРАЛИ(OFF,50%,100%) ШИННОЕ ПРИСОЕДИНЕНИЕ 3 ДОП. КОНТАКТ HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2340-5HN42-0AD0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
