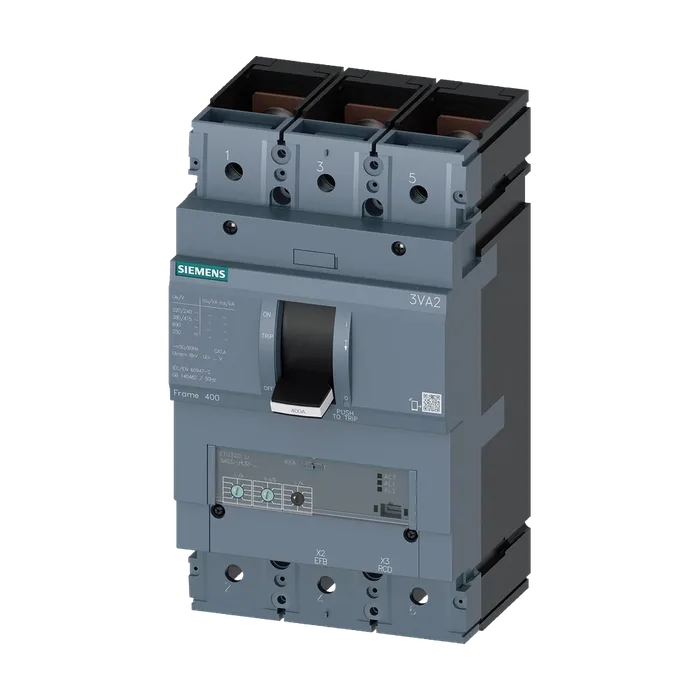

Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU320, LI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Ii = 1,5...10 x In плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц
212 435 ₽С НДС
Код товара: 3VA23405HL320JA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности M Icu = 55 кA @ 415 В 3-пол., защита оборудования ETU320, LI, In = 400 А защита от перегрузки Ir = 160...400 А защита от коротких замыканий Ii = 1,5...10 x In плоский винтовой зажим расцепитель напряжения (STL) 110-127 В DC, AC 50/60 Гц
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU320
Функция защиты расцепителя макс. токаLI
Число полюсов3
Исполнение вспомогательного расцепителярасцепитель напряжения (STL)
Исполнение вспомогательного выключателябез
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.96 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс32 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В6 000
Коммутационная износостойкость / при AC-1 / при 690 В4 200
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME4.3 кг
Ток длительной нагрузки / расчетное значение / макс.400 А
Ток длительной нагрузки / расчетное значение400 А
Рабочий ток
При 40 °C400 А
При 45 °C400 А
При 50 °C400 А
При 55 °C385 А
При 60 °C370 А
При 65 °C355 А
При 70 °C340 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В7,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.160 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при400 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /17 s
При расцеплении типа I
Мин.600 А
Макс. регулируемое абсолютное значение ном. тока (InN) /4 000 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.600 А
Макс.4 000 А
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияДа
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для35 x 10 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2340-5HL32-0JA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)4,300 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки162,00 x 261,00 x 167,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 400 Switching capacity class M Icu=55 kA @ 415 V 3-pole, system protection ETU320, LI, In=400 A Overload protection Ir=160 A. ..400 A short-circuit protection Ii=1.5...10 x In Lug terminal Shunt release (STL) 110-127 V DC, 50/60 Hz AC
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2340-5HL32-0JA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
