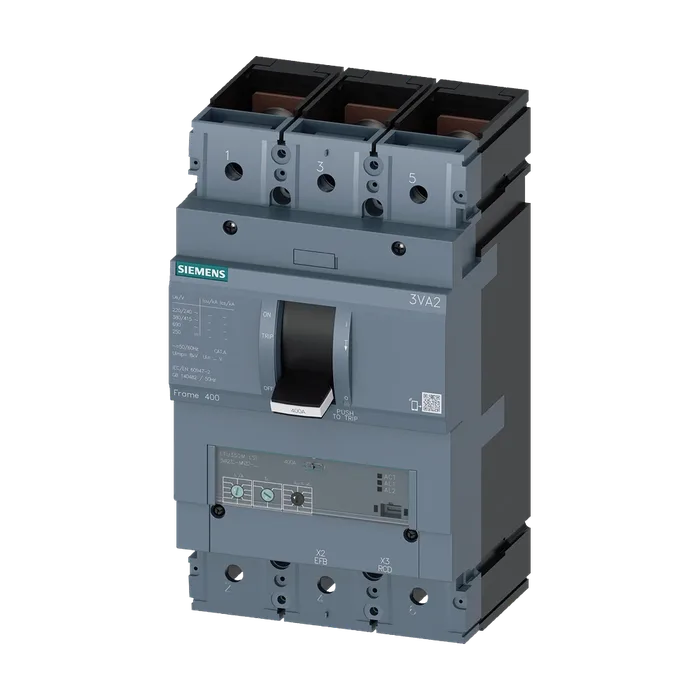

Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателя ETU350M, LSI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 3...15 x Ir, Ii = 15 x In плоский винтовой зажим
164 527,17 ₽С НДС
Код товара: 3VA23257MN320AA0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 400 класс коммутационной способности C Icu = 110 кA @ 415 В 3-пол., защита двигателя ETU350M, LSI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Isd = 3...15 x Ir, Ii = 15 x In плоский винтовой зажим
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита двигателя
Исполнение расцепителя макс. токаETU350M
Функция защиты расцепителя макс. токаLSI
Число полюсов3
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Рабочая мощность / при AC-3 / при 400 В110 000 Вт
Рабочая мощность / при AC-3 / при 230 В55 000 Вт
Мощность потерь [Вт] / макс.37,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс12,5 Вт
Механический срок службы (коммутационных циклов) / типичный20 000
Коммутационная износостойкость / при AC-1 / при 380/415 В6 000
Коммутационная износостойкость / при AC-1 / при 690 В4 200
Коммутационная износостойкость / при AC-3 / при 380/415 В4 000
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Обнаружение потери фазыДа
Прочие измерительные функцииНет
Масса нетто ME4.674 кг
Ток длительной нагрузки / расчетное значение / макс.400 А
Ток длительной нагрузки / расчетное значение250 А
Рабочий ток
При 40 °C250 А
При 45 °C250 А
При 50 °C250 А
При 55 °C250 А
При 60 °C250 А
При 65 °C250 А
При 70 °C250 А
Класс коммутационной способности автоматического выключателя ном. предельная отключающая способность приC
Коротком замыкании (Icu)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В85 кА
При 690 В ном. рабочая отключающая способность при коротком5 кА
Замыкании (Ics)
При 240 В150 кА
При 415 В110 кА
При 440 В110 кА
При 500 В65 кА
При 690 В включающая способность при коротком замыкании5 кА
(Icm)
При 240 В330 кА
При 415 В242 кА
При 440 В242 кА
При 500 В187 кА
При 690 В7,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.100 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при250 А
Характеристике I2t
Мин.4 s
Макс. регулируемый порог срабатывания тока уставки (Isd) /17 s
Расцепителя типа S / при характеристике I0t
Мин.750 А
Макс. регулируемое время задержки при достижении порога срабатывания (tsd) / при расцеплении типа S / при3 750 А
Характеристике I0t
Мин.0,03 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /0,03 s
При расцеплении типа I
Мин.3 750 А
Макс. регулируемое абсолютное значение ном. тока (InN) /3 750 А
При расцеплении типа N
Мин.0 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного0 А
Действия
Мин.3 750 А
Макс.3 750 А
Функция изделия / защита от замыканий на землюНет
Регулируемый класс срабатывания (Tc CLASS) время срабатывания (Tp) / при регулируемом классе10A, 10E, 20E
Срабатывания (Tc CLASS)
Мин.4 s
Макс.17 s
Компонент изделия
Расцепитель мин. напряженияНет
Расцепитель напряженияНет
Сигнализатор срабатыванияНет
Высота [дюймов]9,76 in
Высота248 мм
Ширина [дюймов]5,43 in
Ширина138 мм
Глубина [дюймов]4,33 in
Глубина110 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.20 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.35 x 10 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)цвет: серебристый
Число переключающих контактов / для вспомогательных контактов0
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Fication Societyfirmations
Артикул3VA2325-7MN32-0AA0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)4,674 Кг
Вид продуктов3VA автоматические выключатели в литом корпусе до 250 A
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки165,00 x 265,00 x 170,00
Единицы Измерения1 шт.
Описание ПродуктаАвтоматический выключатель 3VA2 IEC Frame 400 Switching capacity class C Icu=110 kA @ 415 V 3-pole, motor protection ETU350M, LSI, In=250 A Overload protection Ir=100 A... 250 A short-circuit protection Isd=3...15 x Ir, Ii=15 x In Lug terminal
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2325-7MN32-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
