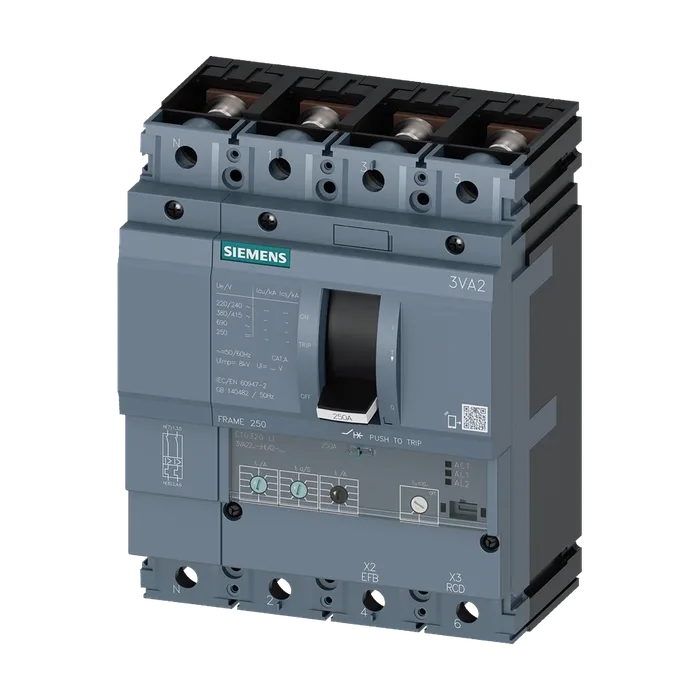

Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU320, LI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) плоский винтовой зажим расцепитель мин. напряжения (UVR) 24 В DC 2 доп. контакта HQ 1 сигнальный контакт
175 244 ₽С НДС
Код товара: 3VA22255HL420BL0
Доступен к заказу
01
Описание
Авт. выключатель 3VA2 IEC типоразм. 250 класс коммутационной способности M Icu = 55 кA @ 415 В 4-пол., защита оборудования ETU320, LI, In = 250 А защита от перегрузки Ir = 100...250 А защита от коротких замыканий Ii = 1,5...10 x In защита нейтрали регулируемая (ВЫКЛ., 50%, 100%) плоский винтовой зажим расцепитель мин. напряжения (UVR) 24 В DC 2 доп. контакта HQ 1 сигнальный контакт
Торговая марка изделияSENTRON
Наименование изделияКомпактный силовой выключатель
Исполнение изделияЗащита установки
Исполнение расцепителя макс. токаETU320
Функция защиты расцепителя макс. токаLI
Число полюсов4
Исполнение вспомогательного расцепителярасцепитель мин. напряжения (UVR)
Напряжение развязки / расчетное значение800 В
Рабочее напряжение / при переменном токе / расчетное значение690 В
Мощность потерь [Вт] / макс.50,5 Вт
Мощность потерь [Вт] / при расчетном значении тока / при переменном токе / в теплом рабочем состоянии / на каждый полюс16,83 Вт
Механический срок службы (коммутационных циклов) / типичный25 000
Коммутационная износостойкость / при AC-1 / при 380/415 В12 000
Коммутационная износостойкость / при AC-1 / при 690 В8 400
Характеристика изделия / для нейтрального провода / с возможностью дооснащения / защита от коротких замыканий и перегрузкиНет
Исполнение контроля замыканий на землюБез
Функция изделия
Функция связиНет
Прочие измерительные функцииНет
Масса нетто ME3.32 кг
Ток длительной нагрузки / расчетное значение / макс.250 А
Ток длительной нагрузки / расчетное значение250 А
Рабочий ток
При 40 °C250 А
При 45 °C250 А
При 50 °C250 А
При 55 °C241 А
При 60 °C232 А
При 65 °C222 А
При 70 °C213 А
Класс коммутационной способности автоматическогоM
Коротком замыкании (Icu)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В ном. рабочая отключающая способность при коротком3 кА
Замыкании (Ics)
При 240 В85 кА
При 415 В55 кА
При 440 В55 кА
При 500 В36 кА
При 690 В включающая способность при коротком замыкании3 кА
(Icm)
При 240 В187 кА
При 415 В121 кА
При 440 В121 кА
При 500 В75,6 кА
При 690 В4,5 кА
Характеристика изделия / при расцеплении типа L / включаемый/ выключаемый регулируемый порог срабатывания тока уставки (Ir) /Нет
Расцепителя типа L / при характеристике I2t
Мин.100 А
Макс. регулируемое время задержки при достижении порога срабатывания (tr) / при расцеплении типа L / при250 А
Характеристике I2t
Мин.0,5 s
Макс. регулируемый порог срабатывания тока уставки (Ii) /15 s
При расцеплении типа I
Мин.375 А
Макс. регулируемое абсолютное значение ном. тока (InN) /2 500 А
При расцеплении типа N
Мин.125 А
Макс. регулируемый порог срабатывания по току / расцепителя тока короткого замыкания мгновенного250 А
Действия
Мин.375 А
Макс.2 500 А
Исполнение защиты нейтрального проводаС регулировкой OFF; 50%; 100%
Функция изделия / защита от замыканий на землюНет
Компонент изделия
Расцепитель мин. напряженияДа
Расцепитель напряженияНет
Сигнализатор срабатыванияДа
Высота [дюймов]7,13 in
Высота181 мм
Ширина [дюймов]5,51 in
Ширина140 мм
Глубина [дюймов]3,39 in
Глубина86 мм
Расположение разъема питания / для главной цепиФронтальное подключение
Исполнение разъема питания / для главной цепидвусторонний Плоское винтовое соединение
Вид подключаемых сечений проводов / для подключения плоской шины / мин.13 x 1 мм
Вид подключаемых сечений проводов / для подключения плоской шины / макс.25 x 8 мм
Исполнение поверхности / соединений / на верхней стороне выключателя (N, 1, 3, 5)цвет: серебристый
Исполнение поверхности / соединений / на нижней стороне выключателя (N, 2, 4, 6)олово
Число переключающих контактов / для вспомогательных контактов4
Справочный идентификатор / согласно МЭК 81346- 2:2009Q
Артикул3VA2225-5HL42-0BL0
Каталог IDLV10.1
Код группыP360
Товарный код85362090
Вес Нетто (Кг)3,320 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа1CB
Группа Продукта5374
Размер упаковки169,00 x 200,00 x 145,00
Единицы Измерения1 шт.
Описание ПродуктаВЫКЛЮЧАТЕЛЬ В ЛИТОМ КОРПУСЕ 3VA2 IEC ТИПОРАЗМЕР 250 КЛАСС ОТКЛ. СПОСОБНОСТИ M ICU=55KA @ 415 В 4-ПОЛЮС., ЗАЩИТА ЛИНИИ ETU320, LI, IN=250A ЗАЩИТА ОТ ПЕРЕГРУЗКИ IR=100A ...250A ЗАЩИТА ОТ ТОКА КЗ II=1,5... 10 X IN РЕГУЛИР. ЗАЩИТА НЕЙТРАЛИ (OFF,50%,100%) ШИННОЕ ПРИСОЕДИНЕНИЕ МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ (UVR) 24 В ПОСТ. ТОКА 2 ДОП. КОНТАКТ HQ 1 АВАРИЙНЫЙ КОНТАКТ СРАБАТЫВАНИЯ HQ 1 ЭЛЕКТРИЧ. АВАРИЙН. КОНТАКТ. HQ
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3VA2225-5HL42-0BL0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
